تفاصيل المنتج:
|
| استهلاك الطاقة: | 20 واط | رن درجة حرارة التشغيل: | 0 ~ 55 درجة مئوية |
|---|---|---|---|
| أبعاد: | 235 × 55 × 320 ملم | مصدر التيار: | 100 ~ 240 فولت |
| إبراز: | مقياس الخطأ 100G مقياس الطاقة البصرية,عداد الطاقة البصرية 20 واط,20W Optical Power Meter |
||

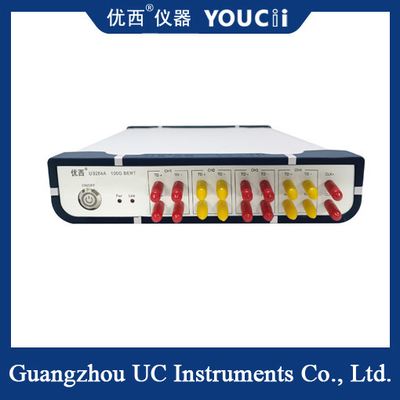

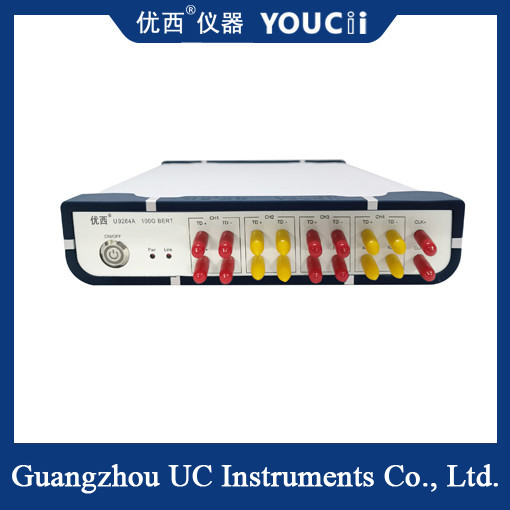

اختبار الجهاز البصري 100G خطأ مقياس منصة الاختبار مصدر إشارة
تلخيص
U9264A هو اختبار خطأ المنتج 100G. يمكن استخدامه في تطوير واختبار الإنتاج للأجهزة البصرية وكابلات السرعة العالية والوحدات البصرية وأنظمة الاتصالات.يدعم معدلات متعددة من 9.953 جيجابايت في الثانية إلى 14.5 جيجابايت في الثانية ومن 25 إلى 29 جيجابايت في الثانية
تطبيق
●تنطبق على جميع أنواع وحدات الضوء (QSFP28 CFP2 ، CFP4 ، SFP28 ، SFP + ، QSFP + ، CFP) والنظام الفرعي لاختبار الأخطاء
●قابلة للتطبيق في اختبار خطأ البتات للكابلات النشطة والسلبية والألياف البصرية النشطة
●يمكن استخدامها كمصدر إشارة لمنصة اختبار 10G و 100G
الخصوصية
●يدعم معدلات متعددة من 9.953Gbps إلى 14.5Gbps ومن 25 إلى 29Gbps.
●يدمج أربعة مولدات رموز قابلة للبرمجة وأربعة أجهزة كشف الأخطاء.
●وحدة ساعة متكاملة داخلية
●وحدة استرداد ساعة متكاملة للكشف عن الأخطاء.
يستخدم مقياس الخطأ 100G بشكل رئيسي لاختبار سلامة الإشارة في أنظمة الاتصالات الرقمية المرتبطة بمعدل خطأ البت المستقل (BER).يمكن أن تعرض بصورة بديهية القدرة على استقبال الجزء اختبار، ولها وظائف معدل بت لنظام النقل، وخصائص نظام النقل، ومعدل، والرمز الرسومية نظام الإنذار النقل وهلم جرا.
معايير المواصفات
| المعلم | دقيقة | النوع | ماكس | الوحدة | |
| المعايير العامة | |||||
| فولتاج التزويد | 100 | 220 | 240 | V | AC، 50-60HZ |
| استهلاك الطاقة | 20 | W | |||
| نطاق درجة حرارة التشغيل | 0 | 55 | °C | ||
| الأبعاد | 235 × 55 × 320 | ملم | |||
| برت(إد) | |||||
| نطاق مستوى المدخلات | 100 | | 1200 | mVppd | المدخلات التفاضلية، مقتربة التيار المتردد |
| نطاق معدل الدخول | 9.953 | | 29 | جيجابيتس | |
| 100 | أوهم | التفاضل | |||
| نوع الجهاز | SMA | التفاضل، اللوحة الأمامية | |||
| نمط مدعوم | PRBS 2n-1، n=7، 9، 10، 11، 1523، 31، تصل إلى 20 بت/ش، المحددة من قبل المستخدم | معدل 9.953 ~ 14.5Gbps | |||
| الـ PRBS 2n-1، n=9, 15, 31 | معدل 25 ~ 29Gbps | ||||
| مولد أنماط قابل للبرمجة (PPG) | |||||
| نطاق مستوى الإنتاج | 200 | | 1100 | mVppd | المدخلات التفاضلية، مقتربة التيار المتردد |
| نطاق معدل الإخراج | 9.953 | | 29 | جيجابيتس | 9.953~14.5 / 25~29 جيجابيتس |
| عائق الإخراج | 100 | أوهم | التفاضل | ||
