تفاصيل المنتج:
|
| Data rate: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Pattern reversal: | Supports signal inversion at the transmitting and receiving ends | Clock output: | 156.25 MHz |
| Data signal input sensitivity: | 50m Vpp | Signal differential output amplitude: | 200~1000 mV |
| إبراز: | عداد أخطاء 10 جيجابت/س,مقياس خطأ 4 قنوات,4 Channel Bit Error Meter |
||

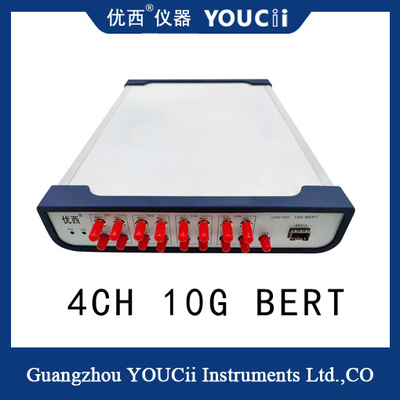

قناة منفذ SFP البصري 4 منفذ كهربائي 1 منفذ بصري 10 جيجابت/ثانية مقياس خطأ البت
خصائص الأداء الأساسية:
1، PG و ED متوازيان في القناة؛ إخراج ساعة أحادي الطرف.
2، قناة منفذ بصري SFP واحدة.
3، تدعم PG و ED معدلات تتراوح من 0.622 إلى 11.7 جيجابت في الثانية.
4، نوع الكود المدعوم: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
5، يدعم الكشف المستمر عن أخطاء البتات ومراقبة أخطاء البتات الدورية.
6، وضع الاتصال: USB HID (خالٍ من المشغل) أو USB-COM.
المواصفاترقم.
| الوسيطة | الحد الأدنى | النموذج | الحد الأقصى | الوحدة | 1 |
| معدل البيانات | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | جيجابت في الثانية | 2 |
| عدد القنوات | 5 (4 منافذ كهربائية، 1 منفذ بصري، PG و ED مدعومة) | 3 | |||
| نمط الكود | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 4 | |||
| وقت الصعود والسقوط (20% إلى 80%) | 18 | 23 | ps | 8 | |
| عكس النمط | يدعم عكس الإشارة في نهايات الإرسال والاستقبال | 6 | |||
| سعة خرج الإشارة التفاضلية | 200 | 600 | 1000 | mV | 7 |
| اهتزاز خرج البيانات (RMS) | 1.5 (10.3125G) | ps | 8 | ||
| واجهة إدخال/إخراج البيانات | تفاضلية، اقتران التيار المتردد، مقاومة 50 أوم، SMA | 9 | |||
| خرج الساعة | 100 | 156.25 | ميغاهرتز | ميغاهرتز | 10 |
| 25 | 50 | °C | 11 | ||
| نقطة تقاطع عين خرج البيانات | 49 | 50 | °C | % | 12 |
| وقت استجابة USB HID | 10 | 25 | 13 | ||
| درجة حرارة التشغيل | 10 | 25 | 50 | °C | 14 |
| جهد التشغيل (AC) | 180 | 220 | 250 | V | مقياس الخطأ الكامل المعدل هو أداة تستخدم لقياس معدل خطأ البت في نظام الاتصالات الرقمية. يمكنه توليد تدفقات بيانات بمعدلات مختلفة واكتشاف عدد رموز الخطأ في نهاية الاستقبال، وبالتالي تقييم أداء نظام الاتصالات. |
عادةً ما تحتوي كاشفات الأخطاء كاملة المعدل على خيارات معدلات متعددة ويمكنها محاكاة نقل البيانات بمعدلات مختلفة. يمكنه إنتاج تدفق عشوائي من البتات أو نمط اختبار محدد مسبقًا لمحاكاة نقل البيانات في بيئة اتصال حقيقية. في نهاية الاستقبال، سيكتشف مقياس الخطأ عدد رموز الخطأ ويحسبها، ويعرضها بتنسيق معين بحيث يمكن للمستخدمين تحليل أداء نظام الاتصالات.
