تفاصيل المنتج:
|
| نطاق معدل البيانات: | 25 ~ 29 جيجابت في الثانية / جيجابود | نطاق الطول الموجي: | 800 ~ 1650 نانومتر |
|---|---|---|---|
| سعة الساعة الكهربائية الناتجة: | 500 ميجا فولت | اهتزاز خرج الساعة بشكل عشوائي: | 300 ~ 800 ف |
| جهد إمداد الطاقة: | 4 ~ 5.5 فولت | درجة حرارة العمل: | 10 ~ 70 درجة مئوية |
| إبراز: | وحدة استرداد الساعة SFP28/56 وحدة استرداد الساعة PAM4,PAM4 Clock Recovery Module |
||

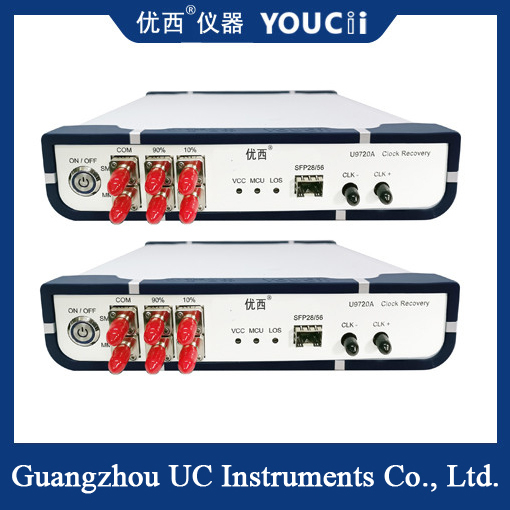

32Gbaud PAM4 وحدة استرداد الساعة مع SFP28 / 56 منفذ بصري
U9720A CDR (وحدة استرداد الساعة) تستخدم بشكل رئيسي لتوفير إشارة استرداد الساعة في بيئة الاختبار دون تشغيل الساعة ،من أجل استخدام أوسيلوسكوب أخذ العينات لاختبار مخطط العين البصرية للجهازالتطبيق النموذجي هو اختبار معدات الشبكة البصرية أو منتج BOB في تطبيق PON.من الضروري استرداد إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات عند اختبار مخطط العين البصرية.
يحتوي U9720A CDR على منفذ بصري SFP28/56 ، وهو مناسب لـ SFP28/56 المكبس SFP28/56 التقليدي ، SR ، LR ، BIDI وغيرها من الوحدات البصرية. وهو يدعم إشارات NRZ و PAM4.ويحتاج فقط نهاية استقبال الوحدة البصرية لتحويل الإشارة البصرية إلى الإشارة الكهربائية، ومن ثم استخراج وإخراج ساعة الإشارة الكهربائية. تستخدم إشارة الساعة بشكل رئيسي لإشارة إطلاق أوسيلوسكوب.
أداة استرداد الساعة 32G هي نوع من معدات الاختبار لنظام الاتصالات الرقمية عالية السرعة ، والتي تستخدم لاستخراج واسترداد إشارة الساعة من إشارة الدخول.في الاتصالات الرقمية عالية السرعة، استقرار ودقة إشارة الساعة أمران حاسمان لنقل البيانات بشكل صحيح.التشوه والعوامل الأخرى في عملية النقل، مما يؤدي إلى انخفاض نوعية إشارة الساعة ، فمن الضروري استخدام أداة استرداد الساعة لاستخراج واستعادة إشارات الساعة عالية الجودة.
Sالخصم
| المؤشر الفني | ماكس | دقيقة | الوحدة | |
| نطاق معدل البيانات | 29 | 25 | جيجابيتس/جيجابايت | |
| نطاق طول الموجة (الوضع الواحد/الوضع المتعدد الذي يتم تحديده بواسطة الوحدة) | 1650 | 800 | nm | |
| نطاق المدخلات البصرية (محدد بحساسية الوحدة) | +3 | -12 | dBm | |
| نسبة تقسيم التردد للخروج من استعادة الساعة | 2 / 4 / 8 / 16 / 64 / 256 | |||
| نطاق الساعة الكهربائية الخارجة | 500 (القيمة النموذجية) | mVpp | ||
| نطاق الخروج التفاضلي لساعة CML | 800 | 200 | mVpp | |
| إنتاج الساعة يتحرك بشكل عشوائي | 800 | 300 | fs | |
| تردد الساعة (28.1Gbps كمثال) | 14.05 | 0.11 | غيغاهرتز | |
| كشف فقدان الإشارة الداخلية (LOS) | 128 (حمل زائد) | 5 (الحساسية) | mV | |
| فولتاج إمدادات الطاقة (فولتاج مدخل الطاقة الخارجي) | 5.5 | 4 | V | |
| درجة حرارة العمل | 70 | 10 | °C | |
| نوع الوحدة التكيفية (يدعم إشارات NRZ و PAM4) | SFP28/56,SR,LR,BIDI | |||
