تفاصيل المنتج:
|
| Data rate(Gbps): | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、11.09、11.32、11.7、14.025、15 | Rise and fall time (20% to 80%): | 18 |
|---|---|---|---|
| Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA | Clock output(MHz): | 100~156.25 |
| Operating temperature(°C): | 10~50 | Data signal input sensitivity (Vpp): | 0.1 |
| إبراز: | كاشف أخطاء الكشف المستمر,الكشف المستمر كاشف الخطأ الكامل,Continuous Detection Full-Rate Error Detector |
||

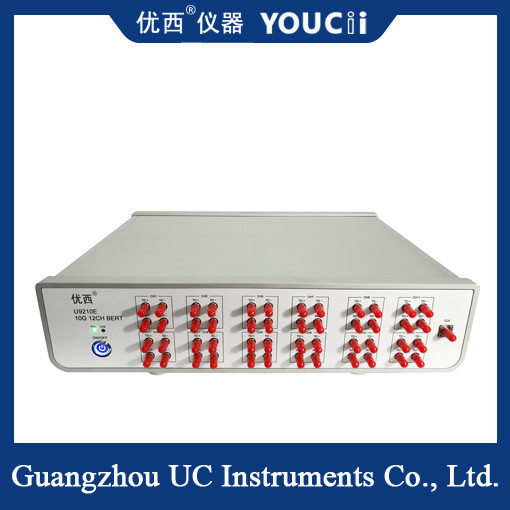

يدعم كاشف الأخطاء بمعدل كامل اكتشاف الأخطاء المستمر
أداء الشخصية
12 قناة كهربائية، جميع القنوات ذات الإدخال والإخراج المتزامن، يمكن أن يكون اختبار رمز الخطأ مستقلاً.
دعم اكتشاف الأخطاء المستمر واكتشاف أخطاء التوقيت.
دعم المعدل الكامل من 622 ميجابت في الثانية حتى 15 جيجابت في الثانية；
دعم نوع الكود: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
مخرج ساعة اهتزاز منخفضة لقناة واحدة.
وضع الاتصال USB HID.
يحتوي مقياس الخطأ ذو المعدل الكامل المكون من 12 قناة على قنوات متعددة ويمكنه اكتشاف خطأ تدفقات البيانات المتعددة في وقت واحد. تدعم هذه الأجهزة عادةً معدلات متعددة لنقل البيانات، بما في ذلك نقل البيانات بسرعة منخفضة وعالية. بالإضافة إلى ذلك، فإنه يحتوي أيضًا على اكتشاف الأخطاء المستمر ووظائف مراقبة توقيت الأخطاء، والتي يمكنها ضبط وقت الاكتشاف والفاصل الزمني للاكتشاف وفقًا للاحتياجات.
Sالمواصفات
| لا. | وسيطة | دقيقة | نموذج | حد أقصى | وحدة |
| 1 | معدل البيانات | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | جيجابت في الثانية |
| 2 | نمط الكود | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | وقت الارتفاع والسقوط (20٪ إلى 80٪) | 18 | 23 | ps | |
| 4 | عكس النمط | يدعم انعكاس الإشارة في الطرف المتلقي | |||
| 5 | سعة إخراج الإشارة (أحادي الطرف) | 200 | 800 | 1000 | مللي فولت |
| 6 | اهتزاز إخراج البيانات (RMS) | 1.5(10.3125G) | ps | ||
| 7 | واجهة إدخال/إخراج البيانات | متمايز، اقتران التيار المتردد، مقاومة 50 أوم، SMA | |||
| 8 | إخراج الساعة | 100 | 156.25 | 156.25 | ميغاهرتز |
| 9 | حساسية إدخال إشارة البيانات (أحادي الطرف) | 0.1 | Vpp | ||
| 10 | تقاطعات مخطط عين إخراج البيانات | 50 | 52 | 54 | % |
| 11 | درجة حرارة التشغيل | 10 | 25 | 50 | °C |
