تفاصيل المنتج:
|
عنصر الاستشعار: | InGaAs | فترة أخذ عينات الطاقة (معدل): | 1 مللي ثانية (1 كيلو هرتز) |
---|---|---|---|
خسارة العائد: | > 40 ديسيبل | نطاق القوة: | +10 ~ - 45 ديسيبل ميلي واط |
دقق البعد الأمامي: | مدخلات الألياف العارية | درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية |
إبراز: | عداد الطاقة البصرية PD الخفيفة للغاية,عداد الطاقة البصرية المضيف,Host Optical Power Meter |

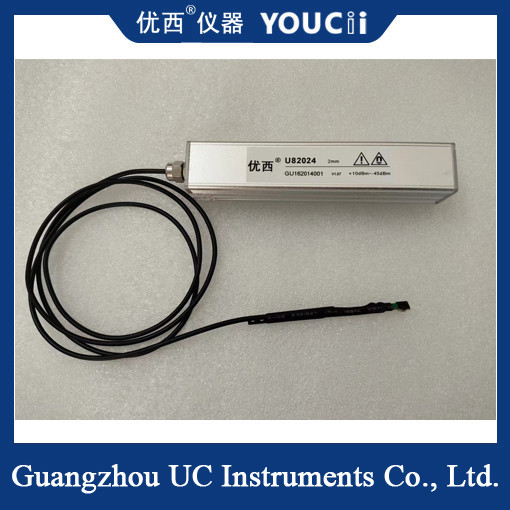

عداد الطاقة البصرية المضيف وPD الخارجي الخفيف للغاية
يستخدم مسبار الطاقة البصرية الخارجي U82024 PD الخفيف للغاية InGaAs كنوع كاشف ، يصل حجم سطح الكشف إلى φ2mm ، ويتراوح طول الموجة بين 900 إلى 1700nm ،والتي هي مجموعة واسعة جدا من الأطوال الموجية.
بالإضافة إلى ذلك ، يحتوي المسبار على وظيفة معايرة منقسمة ، بما في ذلك أطوال موجة المعايرة من 1310nm و 1550nm و 1650nm. من حيث الطاقة ، يقيس من + 10dBm إلى - 45dBm ،بينما فترة أخذ عينات الطاقة (المعدل) هي 1ms (iأي 1 كيلو هرتز).
# النموذج # | U82024 |
عنصر جهاز الاستشعار | INGAAs |
حجم PD | φ2 ملم |
نطاق طول الموجة | 900 ~ 1700 nm |
طول موجة المعايرة | 1310 / 1550 / 1650nm معايرة الخطوة |
نطاق الطاقة | +10 ~ - 45 ديسيبل |
فترة أخذ عينات الطاقة ((المعدل) |
1 ms ((1KHz) |
نوع ألياف التطبيق |
القياسية SM وMM حتى 62.5 um حجم القلب |
عدم اليقين المطلق (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1650 nm) |
عدم اليقين النسبي (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي |
الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1650 نانومتر، 0 ~ -40 ديسابيل) |
خسارة العائد | > 40 ديسيبل |
واجهة المدخلات البصرية | مدخلات الألياف العارية |
أبعاد الجبهة للمسبار | 5.0 ملم غرب × 2.5 ملم H × 20.0 ملم D |
واجهة الاتصال | RS232 / USB |
درجة حرارة العملية | 0 ️ +40°C |
درجة حرارة التخزين | -30 ️ +80°C |
فترة إعادة المعايرة | عامين |
أبعاد نهاية PD الخارجية | 5 ملم غرباً، 2.5 ملم شمالاً، 20 ملم غرباً |
الوزن | 0.5 كجم |
