تفاصيل المنتج:
|
| حزمة الجهاز ((U8130): | فراشة | الطول الموجي الاختياري (U8130): | 1305/1308 نانومتر |
|---|---|---|---|
| الطول الموجي الاختياري (U82021): | 850 ~ 1700 نانومتر | طاقة الخرج (U8130): | ≥10.0 ميجا واط |
| خسارة العائد ((U82021): | ＞ 40 ديسيبل | خطية (U82021): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -60 ديسيبل) |
| إبراز: | عداد الطاقة البصرية الخارجي,عداد طاقة مصدر الضوء ذو نقطة واحدة,Single Point Light Source Power Meter |
||

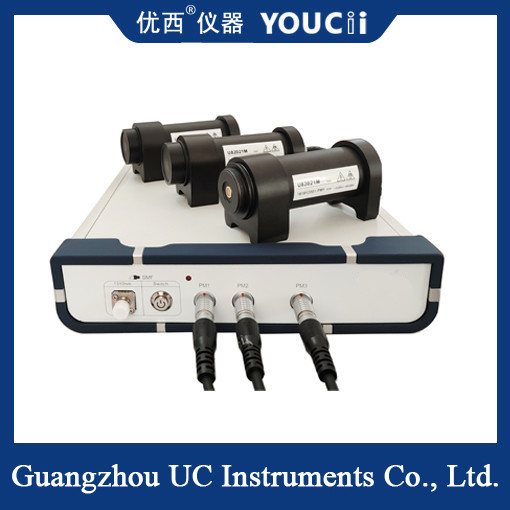

مصدر ضوء نقطة واحدة ومقياس الطاقة البصرية الخارجي
U8130 مصدر ليزر DFB متعدد القنوات يقدم أداءً متفوقًا لاختبار CWDM، مكونات DWDM، مكونات AWG و PLC، مكبرات بصرية،وتطبيقات اختبار وقياس الألياف البصرية ذات الغرض العام الأخرىوهي مصممة خصيصا لتطبيقات CWDM عالية الحجم، والربطات وخط إنتاج PLC.
يستخدم مقياس الطاقة البصرية U82021 على نطاق واسع في قياس الألياف البصرية السلبية العامة وتطبيق الاتصالات البصرية.
مواصفات U8130
| # النموذج # | يو8130 |
| حزمة الجهاز | الفراشة |
| طول موجة اختياري | 1305/1308 |
| دقة طول الموجة | ± 2 nm |
| الطاقة الخارجة | ≥10.0mW |
| نوع الجهاز | FC/APC (يمكن تخصيص محول آخر) |
| عرض النطاق الترددي @ 3 ديسيبل | < 0.1 nm |
| عرض النطاق الترددي @ 20 ديسيبل | < 0.5 نانومتر |
|
قوة الخروج الاستقرار في غضون 15 دقيقة |
≤ ± 0.005 ديسيبل |
|
استقرار الطاقة في غضون 8 ساعات |
≤±0.05 ديسيبل |
| SMSR | > 45 ديسيبل ((1270nm الخ) |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80 °C |
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 320 ملم غرباً |
| الوزن | 3.0 كجم |
مواصفات U82021
| # النموذج # | U82021 | 2xU82021 | U82023 | 2xU82023 |
| عدد القنوات | 1 | 2 | 1 | 2 |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
|
فترة أخذ عينات الطاقة ((المعدل) |
100 us ((10KHz) | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
عدم اليقين المطلق (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
عدم اليقين النسبي (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -60 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| واجهة الاتصال | RS232، USB، التحكم بواسطة الكمبيوتر الشخصي (RJ45 خيار) | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | عامين | |||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | |||
| الوزن | 3.5 كجم | |||
