تفاصيل المنتج:
|
| نوع الكاشف: | قناة واحدة InGaAs | فترة أخذ عينات الطاقة: | ≥0.01ms |
|---|---|---|---|
| خسارة العائد: | > 40 ديسيبل | خطية القوة: | ≤ +/- 0.02 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) |
| نطاق الطول الموجي التشغيلي: | 850 ~ 1700 نانومتر | تطبيق نوع الألياف: | الألياف القياسية ذات الوضع الواحد ومتعددة الوضع، قطر قلب الألياف يصل إلى 62.5 أم |
| إبراز: | عداد طاقة القناة المزدوجة,مقياس طاقة عالي الدقة,عداد طاقة متعددة القسمات WD,High Precision Power Meter,WD-Division Multiplexing Power Meter |
||
مقياس طاقة قناة مزدوجة لكونات DWDM متعددة التقسيمات WD عالية الدقة
ملخص

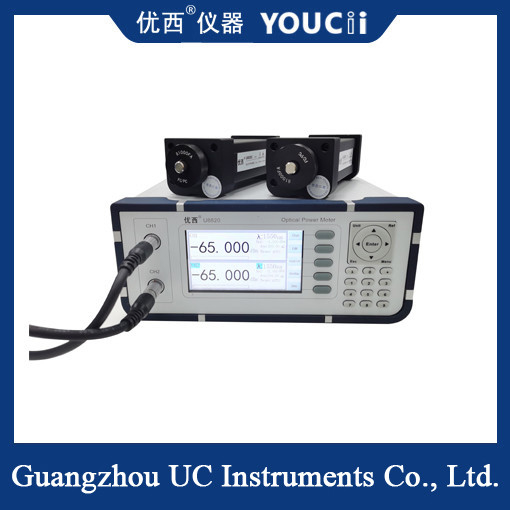

U8820B عداد الطاقة البصرية القناة المزدوجة هو جهاز قياس للطاقة البصرية عالي الدقة والمتعددة المدى الذي طورته شركة Guangzhou Youxi.الجهاز يوفر اثنين من قنوات عداد الطاقة المستقلة، والتي يمكن استخدامها لكل من القياس المباشر للطاقة البصرية والقياس النسبي لفقدان الضعف البصري.
اختبار عداد الطاقة الضوئي U8820B مزدوج القناة هو أكثر ملاءمة وسريعة ، معايير قياس شاشة HD LCD ذات الحجم الكبير ، مفاتيح اللوحة تعيين المعلمات مباشرة ، والتشغيل بسيط للغاية.عداد الطاقة يتبنى طريقة جديدة لاكتساب البيانات ومعالجتها، والتي لديها نطاق قياس طاقة أكبر، سرعة استجابة أسرع واستقرار أعلى.
تطبيق
1اختبار جهاز WDM، GFF، AWG، PLC
2.إدخال خسارة ، قياس خسارة العودة
3جهاز استشعار الألياف البصرية، اختبار كابل الألياف البصرية
4- قياس PMD في وضع الاستقطاب وانتشار الخسائر المعتمدة على الاستقطاب PDL
5.الافباط الضوئية، اختبار مختبر البحث والتطوير في الاتصالات
U8820B هو مقياس طاقة الوصول إلى المسبار يمكن أن يصل إلى مسبارين للطاقة البصرية. مواصفات المنتج هي كما يلي:
| النموذج | يو88201 | يو88202 | يو88203 | يو88204 |
| نوع الكاشف | قناة واحدة InGaAs | |||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| نطاق قياس الطاقة | +5-80dBm | +15- نعم -70dBm | +25- نعم -60dBm | +10- نعم -55dBm |
| فترة أخذ عينات الطاقة | ≥0.01ms | |||
| نوع الألياف التطبيقية | الألياف القياسية ذات الوضع الواحد والمتعددة الأوضاع ، قطر قلب الألياف يصل إلى 62.5 أم | |||
| دقة مطلقة | ±4% (1200 nm ~ 1610 nm) | |||
| الدقة النسبية | < 0.02 ديسيبل القيمة النموذجية | |||
| خطية الطاقة | ≤+/- 002ديسيبل (1200 nm ~ 1610 nm ، + 0 ~ -60 dBm) | |||
| خسارة العائد | > 40 ديسيبل | |||
| دورة المعايرة | 2 سنوات | |||
| واجهة الدخول البصرية | يدعم مصراع الألياف الضوئية أو إدخال رابط FC / PC | استقبال مساحة الاختبار المكتوبة | ||
| واجهة الاتصال | كابل سبعة نواة | |||
| درجة حرارة العمل | 0~+40 درجة مئوية | |||
| درجة حرارة التخزين | -30~+80°C | |||
| الأبعاد الكلية | 155ملم(إل)60ملمW,52ملم ه | |||
| الوزن | 0.5كيلوغرام | |||
