تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر |
|---|---|---|---|
| خسارة العائد: | ＞ 40 ديسيبل | واجهة الاتصالات: | RS232 |
| درجة حرارة التشغيل: | 0 ~ + 40 درجة | الوزن: | 0.5 كجم |
| إبراز: | عداد الطاقة البصرية المصغرة القناة الواحدة,RS232 ميني مقياس الطاقة البصرية,عداد طاقة ضوئي صغير,RS232 Mini Optical Power Meter,Mini Optical Power Meter |
||

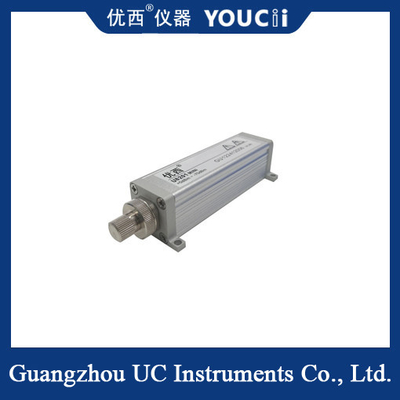

عداد الطاقة البصري الصغير القناة الواحدة لديه أداء ممتاز وحجم صغير
ويمكن استخدام وحدة UC8201MINI لمقاييس الطاقة البصرية لمكونات DWDM متعددة التقسيمات WD عالية الدقة ، ومكونات AWG الموجة الضوئية ،مكونات PLC الموجهة بالأمواج البصرية المستوية، WSS، OPM، DPSK، مكبرات البصرية EDFA وغيرها من تطبيقات القياس العامة للألياف البصرية.UC8201MINI لديها خصائص الشكل المدمج، مناسبة بشكل خاص لتجميعها في أنظمة عدة قنوات لقياس الطاقة البصرية.
يجب أن
1اختبار جهاز WDM، GFF، AWG، PLC
2إدخال الخسارة، قياس خسارة العودة
3جهاز استشعار الألياف البصرية، اختبار كابل الألياف البصرية
4- قياس PMD في وضع الاستقطاب وانتشار الخسائر المعتمدة على الاستقطاب PDL
5.الافباط الضوئية، اختبار مختبر البحث والتطوير في الاتصالات
الخصوصية
1بدء سريع ودقة قياس عالية
2نطاق قياس طاقة ديناميكية واسعة
المواصفات
| النموذج | U8201MINI |
| عنصر جهاز الاستشعار | INGAAs |
| نطاق طول الموجة | 850 ~ 1700 nm |
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm |
| نطاق الطاقة (dBm) | +7 ~ -70 ديسيبل |
|
فترة أخذ عينات الطاقة ((المعدل) |
1 ms ((1KHz) |
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب |
| واجهة الإدخال البصرية | FC/PC أو FC/APC |
|
عدم اليقين المطلق (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) |
|
عدم اليقين النسبي (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي |
| الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر، 5 ~ -50 ديسابيل) |
| خسارة العائد | > 40 ديسيبل |
| واجهة الاتصال | RS232 |
| فترة المعايرة | سنتان |
| درجة حرارة العملية | 0 ~ +40°C |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية |
| الأبعاد | 37 ملم غرباً، 25 ملم شمالاً، 115 ملم غرباً |
| الوزن | 0.5 كجم |
وصف الوحدة
الجزء الأمامي الجزء الخلفي
