تفاصيل المنتج:
|
| البعد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | المواد: | المعدن |
|---|---|---|---|
| عدد القنوات: | 8 | نطاق القوة: | +10 ~ -65 ديسيبل |
| نطاق الطول الموجي: | 850 ~ 1700 نانومتر | الطول الموجي للمعايرة: | 850/980/1310/1490/1550/1610 نانومتر |
| تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | ||
| إبراز: | عداد الطاقة البصرية عالي الأداء,عداد الطاقة البصرية بأسعار معقولة,عداد الطاقة البصرية متعدد القنوات,Affordable Optical Power Meter,Multi-Channel Optical Power Meter |
||

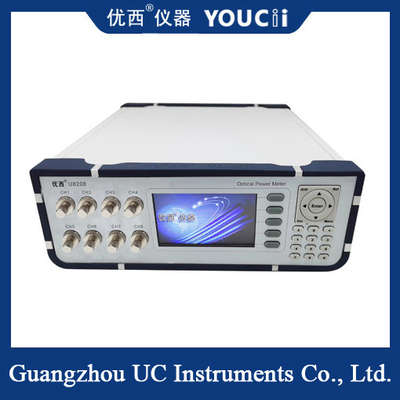

مقياس طاقة ضوئية متعدد القنوات مع شاشة عرض بأسعار معقولة وعالي الأداء
مقياس الطاقة الضوئية متعدد القنوات هو أداة تستخدم لقياس طاقة مصادر ضوء متعددة. فيما يلي شرح تفصيلي لمقياس الطاقة الضوئية متعدد القنوات:
كيف تعمل:
يحول مقياس الطاقة الضوئية متعدد القنوات إشارة الإدخال الضوئية إلى إشارة كهربائية من خلال مستشعر ضوئي.
يتم تحويل الإشارات الكهربائية إلى إشارات رقمية بواسطة محولات كهروضوئية.
تقوم وحدة اكتساب البيانات ومعالجتها بجمع الإشارة ومعالجتها للحصول على قيمة الطاقة لكل قناة.
النوع:
مقياس الطاقة الضوئية متعدد القنوات المصفوفي: عادة ما يحتوي على وظيفة مسح تلقائي، والتي يمكنها مسح قيمة طاقة مصادر ضوء متعددة بسرعة.
مقياس الطاقة الضوئية متعدد القنوات الخطي: عادة ما يتمتع بسرعة اختبار أعلى وحساسية أفضل.
الميزات:
يمكن قياس طاقة مصادر ضوء متعددة في وقت واحد لتحسين كفاءة الاختبار.
تستخدم بعض النماذج (مثل مقاييس الطاقة الضوئية متعددة القنوات المكتبية) تقنية أخذ العينات عالية السرعة، مثل معدلات أخذ العينات التي تصل إلى 500us لاكتساب البيانات عالية السرعة، والانعكاس في الوقت الفعلي للتغيرات في الطاقة الضوئية.
لها خصائص الدقة العالية، والنطاق الديناميكي الكبير، والتصفير الذاتي، والنطاق التلقائي وما إلى ذلك.
يمكنها الاتصال بالكمبيوتر الشخصي من خلال واجهة اتصالات المنفذ التسلسلي الافتراضي USB ونقل بيانات الاختبار في الوقت الفعلي.
توفر بعض النماذج وظيفة لحفظ إعدادات قيمة التصحيح، والتي تحفظ الإعدادات الحالية تلقائيًا.
المواصفات الفنية
| رقم الموديل | U8201 | U8202 | U8204 | U820XH |
| عدد القنوات | 1 | 2 | 4 | X |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |||
| طول الموجة المعايرة | 850/980/1310/1490/1550/1610 نانومتر | |||
| نوع الألياف التطبيقية | SM و MM القياسية حتى حجم النواة 62.5 ميكرومتر | |||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4% (1200 نانومتر ~ 1610 نانومتر) | |||
|
نسبي عدم اليقين (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي | |||
| الخطية (الطاقة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0~ -50dBm) | |||
| فقدان العائد | ＞ 40 ديسيبل | |||
| درجة حرارة التشغيل | 0 ～ +40℃ | |||
| درجة حرارة التخزين | -30 ～ +80℃ | |||
| فترة إعادة المعايرة | 2 سنوات | |||
| الأبعاد | 245 مم عرض، 105 مم ارتفاع، 320 مم عمق | |||
| الوزن | 2.0 كجم | |||
سيناريو التطبيق:
إنها مناسبة للسيناريوهات التي تحتاج فيها إلى قياس طاقة مصادر ضوء متعددة في نفس الوقت، مثل اتصالات الألياف الضوئية والاختبارات الكهروضوئية.
