تفاصيل المنتج:
|
| عدد القنوات: | 2 | نطاق القوة: | +10 ~ -65 ديسيبل |
|---|---|---|---|
| نطاق الطول الموجي: | 850 ~ 1700 نانومتر | خسارة العائد: | ＞ 40 ديسيبل |
| درجة حرارة التشغيل: | 0 + 40 ℃ | درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية |
| فترة إعادة المعايرة: | سنتان | ||
| إبراز: | مقياس طاقة بصرية فعال,عداد الطاقة البصرية القناة المزدوجة,عداد طاقة بصرية فعال من حيث التكلفة,Dual Channel Optical Power Meter,Cost-Effective Optical Power Meter |
||

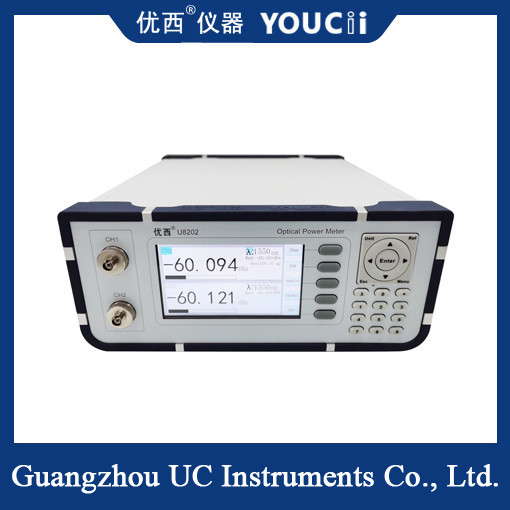

عداد الطاقة الضوئي المزدوج القناة مع العرض هو فعال وفعال من حيث التكلفة
نظرة عامة
يعمل مقياس الطاقة البصرية المزدوج القناة على مبدأ تحويل فوريه ، ويستخدم مبدأ العمل الخاص لمقياس الطاقة البصرية لتحقيق قياس دقيق للطاقة البصرية.يمكن أن تختبر القوة البصرية لأطوال موجة مختلفة ومصادر ضوئية مختلفة، لذلك لديها مجموعة واسعة من التطبيقات في الاتصالات البصرية وقياس الألياف والمختبرات البصرية.
الوظيفة
قياس متزامن للطاقة البصرية الخارجة والطاقة البصرية العائدة:الوظيفة الأساسية لمقياس الطاقة الضوئية مزدوجة القنوات هي أنه يمكن أن يقيس في نفس الوقت قوة الخروج وقوة الصدى للإشارة الضوئية، والتي توفر الراحة للاتصالات البصرية وقياس الألياف.
قياس دقة عالية: يحتوي عداد الطاقة البصرية القناة المزدوجة على دقة قياس عالية ويمكنه تلبية متطلبات دقة قياس الطاقة البصرية في سيناريوهات تطبيق مختلفة.
تطبيق واسع النطاق: قياس الطاقة البصرية القناة المزدوجة مناسب لقياس الطاقة البصرية للأطوال الموجية المختلفة ومصادر الضوء المختلفة ، لذلك لديه مجموعة واسعة من التطبيقات.
| # النموذج # | يو8201 | يو8202 | يو8204 | يو820إكسهـ |
| عدد القنوات | 1 | 2 | 4 | إكس |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -50 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | |||
| الوزن | 2.0 كجم | |||
سيناريو التطبيق
مجال الاتصالات البصرية: في عملية إصلاح الأخطاء وصيانة معدات الاتصالات البصرية،يمكن استخدام مقياس الطاقة البصرية القناة المزدوجة لقياس قوة الإخراج وقوة الصدى للإشارات البصرية، مساعدة المستخدمين على اكتشاف وإصلاح الأخطاء بسرعة، وتحسين كفاءة تشغيل المعدات.
مجال قياس الألياف البصرية: أثناء تركيب واختبار الألياف البصرية،يمكن استخدام عدادات الطاقة البصرية ذات القنوات المزدوجة لقياس قوة الإشارات البصرية لضمان جودة واستقرار نقل الألياف البصريةوفي الوقت نفسه، يمكن أن يقيس أيضا فقدان الألياف البصرية والأجهزة البصرية، مما يساعد المستخدمين على تقييم أداء وموثوقية شبكات الألياف البصرية بدقة.
المختبر البصري: في المختبر البصري ، يمكن استخدام أجهزة قياس الطاقة البصرية ذات القنوات المزدوجة لاختبار أداء وبارامترات أجهزة البصرية المختلفة ، مثل قوة إخراج الليزر ،توزيع الطاقة الطيفية، قطر شعاع الليزر وطول الموجة والاستقطاب وعرض النطاق الترددي. يمكن استخدام مقياس الطاقة البصرية القناة المزدوجة لتحسين دقة اختبار وكفاءة المختبر وتقليل الخطأ التجريبي.
