تفاصيل المنتج:
|
| الضمان: | سنة واحدة | فترة إعادة المعايرة: | سنتان |
|---|---|---|---|
| عدم اليقين النسبي: | ＜ 0.02 ديسيبل نموذجي | متطلبات الطاقة: | 100 ~ 240 فولت تيار متردد |
| درجة حرارة العمل: | 0 درجة مئوية إلى 50 درجة مئوية | درجة حرارة التخزين: | -20 درجة مئوية إلى 60 درجة مئوية |
| المواد: | المعدن | ||
| إبراز: | 48 قناة مقياس طاقة بصرية,مسارات بصرية متعددة مقياس الطاقة البصرية,عداد الطاقة البصرية الاقتصادي,Multiple Optical Paths Optical Power Meter,Economical Optical Power Meter |
||

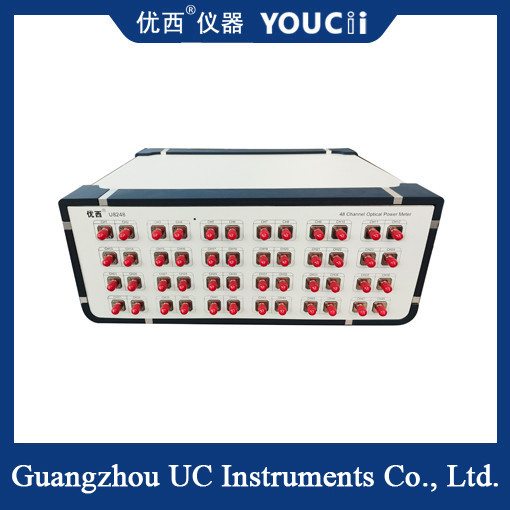

48 قناة اقتصادي عداد الطاقة البصرية قياسات مسارات بصرية متعددة في وقت واحد
An optical power meter is an instrument based on the photoelectric effect and optical detection technology used to measure the output power of a light source and the power attenuation of an optical signal in an optical fiber or optical waveguide.
يمكن لمقياس الطاقة البصرية ذو 48 قناة قياس الطاقة البصرية في وقت واحد لما يصل إلى 48 مسارًا بصريًا مختلفًا ، مما يحسن بكثير من كفاءة وقوة القياس.
كيفية عملها:
المكون الأساسي هو جهاز الكشف عن الضوء، الذي يحول إشارات الضوء إلى إشارات كهربائية. أجهزة الكشف عن الضوء الشائعة هي ثنائيات الضوء (PD) وأنابيب مضاعفة الضوء (PMT).
عندما تصل الإشارة الضوئية إلى سطح كاشف الضوء، تحفز طاقة الفوتون إنتاج الإلكترونات الضوئية، والتي تشكل إشارة التيار أو الجهد.من خلال قياس حجم هذه الإشارات الكهربائية، يمكن الحصول على قيمة طاقة الإشارة البصرية.
| # النموذج # | يو8201 | يو8202 | يو8248 | يو820إكسهـ |
| عدد القنوات | 1 | 2 | 48 | إكس |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -50 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 345 ملم غرباً، 205 ملم شمالاً، 420 ملم غرباً | |||
| الوزن | 2.0 كجم | |||
سيناريو التطبيق:
مجال الاتصال: في نظام الاتصالات البصرية ، يستخدم لاختبار الطاقة ، وفقدان الإدراج ،فقدان الانعكاس والمعايير الأخرى لمعدات الألياف الضوئية لضمان جودة نقل الإشارة لشبكة الاتصالات الضوئية.
مجال نقل الألياف البصرية: اكتشاف فقدان ونوعية الألياف البصرية ، وتحديد ما إذا كان اتصال الألياف البصرية ثابتًا ، وما إذا كان مربع اتصال الكابل معيبًا ، إلخ.لضمان استقرار وموثوقية نقل الألياف البصرية.
مجال تصنيع الليزر: اختبار قوة الإخراج من الليزر ، وتعديل معايير الليزر لضمان أن قوة الإخراج من الليزر هي ضمن النطاق المحدد وتبقى مستقرة.
مجال اختبار المعدات الإلكترونية: اختبار سطوع ثنائي الإصدار الضوئي (LED) ، سطوع مصدر الضوء،حساسية جهاز الاستشعار الضوئي والمعايير الأخرى لتحديد ما إذا كان أداء المعدات الإلكترونية يلبي المواصفات.
