تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق الطول الموجي للعملية: | قابلة للتخصيص |
|---|---|---|---|
| نطاق القوة: | + 5 ~ -70 ديسيبل | نطاق خسارة العودة: | 0 ~ 60 ديسيبل |
| الدقة النسبية - فقدان الإدراج: | <0.02 ديسيبل نموذجي | القوة: | 100 ~ 240 فولت تيار متردد |
| الوزن: | 3.5 كجم | ||
| إبراز: | أداة فقدان إدخال بطول موجة مزدوج اختياري,أداة فقدان إدخال بطول موجة مزدوج,Dual-Wavelength Insertion Loss Instrument |
||

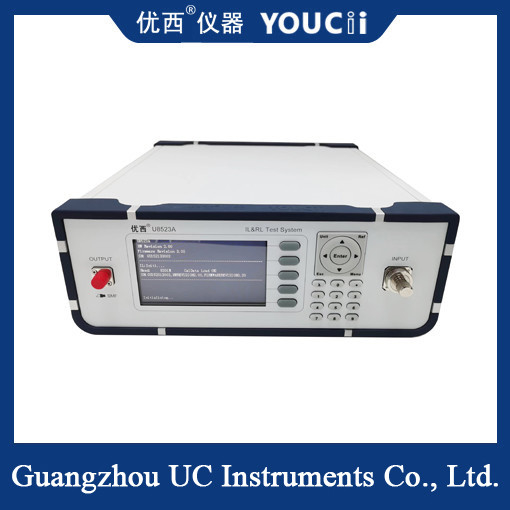

طول الموجة العاملة لأداة فقدان إدخال طول الموجة المزدوج اختياري
محلل فقدان الإدراج ذو طول موجي مزدوج هو نوع من الأدوات المستخدمة خصيصًا لقياس فقدان الإدراج (IL) وفقدان العودة (RL) للأجهزة السلبية (مثل الاتصالات والربطات ، إلخ).) في أنظمة الاتصالات بالألياف الضوئية.
نظرة عامة
اختبار فقدان الإدراج ذو طول موجي مزدوج هو جهاز اختبار عالي الدقة قادر على قياس فقدان الإدراج وخسارة العودة في طولين موجيين مختلفين (عادة 1310nm و 1550nm).هذه الأداة تلعب دورا هاما في تطوير، إنتاج وصيانة أنظمة الاتصالات بالألياف الضوئية.
ثانياً، مبدأ العمل
من خلال إدخال زوج من مصادر الضوضاء في مبدأ الجسر ، يمكن لأداة فقدان التوصيل ذات الطول الموجبي المزدوج قياس دائرة الاختبار في ظل ظروف الحمل والخروج من الحمل.ستخرج الآلة ترددًا وقوة محددة لإشارة الاختبار، ومن ثم عن طريق قياس قوة الحادث والعكس لإشارة الاختبار ، تحسب قيمة خسارة الإدراج وقيمة خسارة العودة للجهاز المقاس على طول موجة معين.
السمات
قياس طول موجة مزدوج: يمكن قياسه عند 1310nm و 1550nm في طولين موجيين مختلفين لتلبية احتياجات الاختبار في أطوال موجة مختلفة.
دقة عالية: باستخدام تكنولوجيا الاختبار المتقدمة والخوارزمية ، يمكن أن تحقق دقة عالية في قياس خسارة الإدراج وقياس خسارة العودة.
سهولة التشغيل: مع واجهة مستخدم بديهية وتدفق عملية بسيطة ، يحتاج المستخدمون فقط إلى اتباع التعليمات لإكمال الاختبار.
تسجيل البيانات وتحليلها: يمكنها تسجيل بيانات الاختبار تلقائيًا وتوفير وظائف تحليل البيانات لمساعدة المستخدمين على فهم أداء الجهاز قيد الاختبار بشكل أفضل.
المواصفات
| # النموذج # | يو8523 |
| عنصر جهاز الاستشعار | INGAAs |
| نطاق طول الموجة للعملية | 1310 / 1550 nm |
| نطاق الطاقة | + 5 ~ -70 ديسيبل |
| نطاق خسارة العائد | 0~60 ديسيبل |
| نوع ألياف التطبيق | SM القياسية |
| الدقة النسبية خسارة العائد | ± 0.4 ديسيبل |
| دقة الطاقة المطلقة | ± 0.2 ديسيبل |
| الدقة النسبية خسارة الإدراج | < 0.02 ديسيبل نموذجي |
| واجهة | RS232 |
| القوة | 100 ~ 240 فولت AC |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80°C |
| فترة إعادة المعايرة | سنتان |
| الأبعاد | 245mm W × 105mm H × 320mm D |
| الوزن | 3.5 كجم |
إجراءات الاستخدام
إعداد الاختبار: تأكد من توصيل الجهاز بشكل صحيح وتسخينه مسبقًا. تحقق مما إذا كانت قيمة تلف إدخال خط القياس مؤهلة ، وما إذا كان الوجه النهائي نظيفًا.
خسارة العودة إلى الصفر: قم بتوصيل نهاية بداية خط العلامة بواجهة إخراج مصدر الضوء ، لف الطرف الآخر من خط العلامة بعصا لف.ضبط قيمة الطاقة البصرية لقناة خسارة العودة ضمن النطاق المحدد، اضغط على زر المفتاح حتى تظهر نافذة خسارة العودة -00-.
معايرة خسارة العودة: تخفيف خط علامة الجرح، وإدخال نهاية خط العلامة في واجهة عداد الطاقة البصرية، وضغط على مفتاح Ref للتعديل.
قياس خسائر العودة: قم بتوصيل القفز القياسي بالجهاز الخاضع للاختبار، ولف الطرف الآخر من الجهاز الخاضع للاختبار من 4 إلى 5 دورات.والقيمة المعروضة من قبل الجهاز هي قيمة خسارة العودة لطول الموجة المقابلة للجهاز.
