تفاصيل المنتج:
|
| المواد: | المعدن | البعد: | 1U |
|---|---|---|---|
| معدلات البت: | 24.5～29 جيجابت في الثانية | عدد القنوات: | 4 |
| بي آر بي إس: | 27-1، 29-1، 211-1، 215-1، 223-1، 231-1، 258-1 | PPG: | نمط محدد من قبل المستخدم، وقابل للتعريف بـ 8 و16 و32 و64 بت |
| منفذ الاتصالات: | USB | ||
| إبراز: | مقياس أخطاء قابل للتوجيه بأربع قنوات,مقياس أخطاء قابل للتعديل لأجهزة ROSA,Tunable Error Meter For ROSA Devices |
||

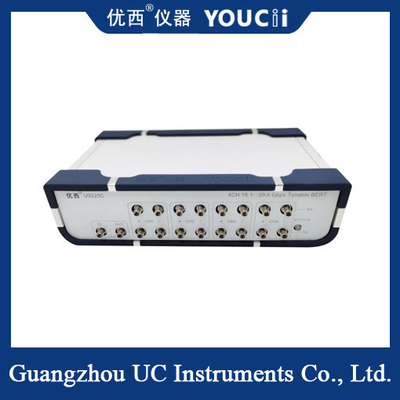

مقياس خطأ قابل للضبط بأربعة قنوات من 24.5 إلى 29 جيجابت/ثانية لأجهزة 100G TOSA/ROSA
جهاز اختبار معدل الخطأ القابل للضبط بأربعة قنوات 24.5~29 جيجابت/ثانية هو نوع من معدات الاختبار عالية الدقة وفعالة من حيث التكلفة، والتي تستخدم بشكل أساسي في مجال اختبار الأخطاء في الاتصالات الضوئية.
نظرة عامة على المنتج
مقياس الخطأ القابل للضبط بأربعة قنوات 24.5~29 جيجابت/ثانية هو أداة اختبار تدمج وظائف الساعة المرجعية الداخلية، ومولد الإشارات الرسومية، ودارة استعادة الساعة وتحليل الأخطاء. وهو يدعم الاختبار المتوازي بأربعة قنوات، بمعدل لكل قناة يصل إلى 24.5~29 جيجابت/ثانية، ومناسب لمجموعة متنوعة من متطلبات اختبار أجهزة الاتصالات عالية السرعة.
خصائص المنتج
دقة عالية وأداء عالٍ: يمكن لجهاز اختبار الأخطاء توفير اختبار أخطاء عالي الدقة لضمان دقة وموثوقية نتائج الاختبار.
اختبار متوازي متعدد القنوات: يدعم الاختبار المتوازي بأربعة قنوات، ويحسن كفاءة الاختبار، خاصة بالنسبة للحاجة إلى اختبار أجهزة متعددة في نفس الوقت.
القدرة على الضبط: يمكن ضبط نطاق المعدل من 24.5 جيجابت/ثانية إلى 29 جيجابت/ثانية لتلبية احتياجات الاختبار لأجهزة المعدلات المختلفة.
تصميم متكامل: يتم دمج مجموعة متنوعة من وظائف الاختبار في جهاز واحد، مما يقلل من حجم وتعقيد المعدات، ويحسن سهولة الاستخدام.
وظائف اختبار غنية: بالإضافة إلى اختبار الخطأ الأساسي، فإنه يدعم أيضًا اختبار مخطط العين، ومعدل بت نظام الإرسال واختبار الخصائص.
سهولة التشغيل: عادة ما يكون لديه واجهة مستخدم ودية وتدفق تشغيل بسيط، بحيث يمكن للمشغلين البدء بسرعة وإكمال مهمة الاختبار بكفاءة.
تخصيص
| الحد الأقصى المطلق للتقييمات | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة | ملاحظات |
| درجة حرارة التخزين | Ts | -20 | – | 70 | °C | |
| نطاق جهد التيار المتردد | VAC | 90 | – | 246 | VAC | |
| نطاق تردد جهد التيار المتردد | VFREQ | 47 | – | 63 | Hz | |
| إدخال جهد التردد اللاسلكي للبيانات | VinData | -0.3 | – | 1.2 | V | |
| إدخال جهد الساعة | VinClk | 0 | – | 1.2 | V | |
| جهد دبوس USB | VinUSB | -0.3 | – | 5.5 | V | |
| ESD HBM للتردد اللاسلكي والساعة | RFesdH | -1000 | – | 1000 | V | |
| RF, Clock and USB Latchup | Vl | -100 | – | 100 | mA | |
| USB ESD HBM | USBesdH | -2000 | – | 2000 | V | |
| USB ESD CDM | USBesdC | -500 | – | 500 | V | |
| الخصائص الكهربائية | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة | ملاحظات |
| درجة حرارة العلبة | Tc | 5 | – | 45 | °C | |
| تيار إمداد التيار المتردد | Icc | 0.75 | 200 | – | mA | |
| معدل الباود (تنسيق NRZ) | BR | 12.25/24.5 | 14.5/29 | جيجابت/ثانية | ||
| دقة نقطة ضبط معدل الباود | BRa | -10 | – | 10 | PPM | (ملاحظة 1) |
| إزاحة PPM لمعدل الباود | BRo | -999 | – | 999 | PPM | حجم خطوة 1 جزء في المليون |
| وقت تهيئة التشغيل | Ton | – | – | 15 | ثواني | |
| خطوات طور العين | EMp | – | – | 128 | خطوات | .16 pS لكل وحدة |
| خطوات سعة العين | EMv | – | – | 64 | خطوات | 8 mV لكل وحدة |
| ملاحظة 1: الشيخوخة ودرجة الحرارة والجهد | ||||||
نطاق التطبيق
يتمتع مقياس الخطأ القابل للضبط بأربعة قنوات 24.5~29 جيجابت/ثانية بمجموعة واسعة من التطبيقات في مجال الاتصالات الضوئية، بما في ذلك على سبيل المثال لا الحصر الجوانب التالية:
اختبار وحدة الإرسال والاستقبال الضوئية: مثل CFP2 و CFP4 و QSFP28 و SFP+ و XFP ووحدات أخرى لاختبار الأخطاء.
اختبار المكونات والمعدات الكهروضوئية: مثل TOSA و ROSA والليزر والمكونات والمعدات الكهروضوئية الأخرى لاختبار الأخطاء.
اختبار الدوائر المتكاملة عالية السرعة ولوحات الدوائر: تستخدم لاختبار أداء الأخطاء للدوائر المتكاملة (ICs) ولوحات الدوائر (PCBs) من فئة جيجابت في الثانية.
اختبارات تصميم الناقل التسلسلي واللوحة الخلفية عالية السرعة: تستخدم للتحقق من سلامة الإشارة ومعدل خطأ البت للنظام أثناء عملية تصميم الناقل التسلسلي واللوحة الخلفية عالية السرعة.
اختبار و استكشاف أخطاء تركيب شبكة الإرسال الضوئية: تستخدم لاختبار أداء أخطاء النظام واستكشاف الأخطاء وإصلاحها أثناء تركيب وتشغيل شبكة الإرسال الضوئية.
