تفاصيل المنتج:
|
| عدد القنوات: | 8 | المواد: | المعدن |
|---|---|---|---|
| الوزن: | 4 كجم | درجة حرارة التشغيل: | 0 + 40 ℃ |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية | خسارة العائد: | ＞ 40 ديسيبل |
| الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) | ||
| إبراز: | جهاز مراقبة الإشارة البصرية عداد الطاقة,عرض عداد الطاقة البصرية,عداد الطاقة البصرية الثمانية القنوات,Display Optical Power Meter,Eight-Channel Optical Power Meter |
||

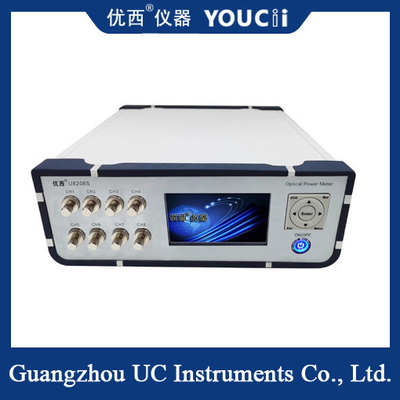

عداد الطاقة البصرية ثمانية القنوات مع جهاز مراقبة الإشارة البصرية على الشاشة
عداد الطاقة البصرية ذو الثمانية قنوات مع عرض هو جهاز مصمم خصيصًا لقياس الطاقة البصرية. لديه قنوات متعددة ، ويمكنه قياس إشارات بصرية متعددة في وقت واحد ،ومجهزة بشاشة عرض لعرض نتائج القياس بصريًا.
خصائص المنتج
تصميم متعدد القنوات: يسمح تصميم القنوات الثمانية بمراقبة إشارات بصرية متعددة في وقت واحد ، مما يزيد من كفاءة الاختبار.
قياس دقة عالية: يتم استخدام دوائر وتقنيات الكشف المتقدمة لضمان دقة وموثوقية نتائج القياس.
شاشة LCD ملونة: مجهزة بشاشة LCD ملونة 3.5 بوصة أو نفس الحجم ، واجهة الشاشة واضحة وسهلة التشغيل.
التحكم القابل للبرمجة: يدعم USB و RS232 و واجهات الاتصال الأخرى ، ويمكن التحكم بها بواسطة البرنامج لإكمال جميع عمليات الاختبار ،من السهل بناء نظام قياس ومراقبة تلقائي.
ضبط موجة عمل مستقل: يمكن ضبط طول موجة عمل لكل قناة بشكل مستقل لتلبية متطلبات اختبار مختلفة.
مجال التطبيق
يتم استخدام عداد الطاقة البصرية ثمانية القنوات مع شاشة العرض على نطاق واسع في الاتصالات والإلكترونيات الضوئية والبحث العلمي ومجالات أخرى ،خاصة في اختبار وصيانة نظام الاتصال بالألياف البصرية يلعب دورا هامايمكن استخدامه لقياس المعلمات مثل تضييق الألياف البصرية وتوزيع الطاقة البصرية وأداء الجهاز البصريمساعدة المهندسين والفنيين على تحديد المشكلة بسرعة ودقة واتخاذ التدابير المناسبة.
المواصفات التقنية
| # النموذج # | يو8201 | يو8202 | يو8204 | يو820إكسهـ |
| عدد القنوات | 1 | 2 | 4 | إكس |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -50 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | |||
| الوزن | 2.0 كجم |
|||
الاحتياطات للاستخدام
الاتصال الصحيح: قبل استخدام عداد الطاقة البصري،تأكد من أن عداد الطاقة البصرية متصل بشكل صحيح بالألياف البصرية أو الجهاز البصري الذي سيتم قياسه لتجنب أخطاء القياس الناجمة عن واجهات فضفاضة أو اتصال غير صحيح..
المعايرة: معايرة عداد الطاقة البصرية بشكل دوري لضمان دقة نتائج القياس.طريقة المعايرة المحددة يمكن أن تشير إلى دليل الأداة أو استشارة الموظفين الفنيين للمصنع.
الغبار والرطوبة: حافظ على بيئة عمل عداد الطاقة الضوئية نظيفة وجافة لتجنب تلف الغبار والرطوبة للجهاز.
طاقة البطارية: تحقق من طاقة البطارية للتأكد من أن طاقة البطارية كافية أثناء الاختبار لتجنب انقطاع القياس أو فقدان البيانات بسبب القوة غير الكافية.
