تفاصيل المنتج:
|
| الضمان: | سنة واحدة | قناة: | 4 |
|---|---|---|---|
| الوزن: | 5.5 باوندات | عرض: | شاشة ملونة تعمل باللمس مقاس 7 بوصة |
| نوع الجهاز: | SMA | البروتوكولات المدعومة: | الايثنتر، سونيت/SDH، قناة الألياف، OTN، CPRI، OBSAI |
| نطاق معدل البيانات: | 25 ~ 29 جيجابت في الثانية / جيجابود | ||
| إبراز: | معدات اختبار عالية الأداء,24.5 ~ 29Gb / S خطأ القياس,مقياس الخطأ بأربع قنوات,24.5~29Gb/S Error Meter,Four-Channel Error Meter |
||

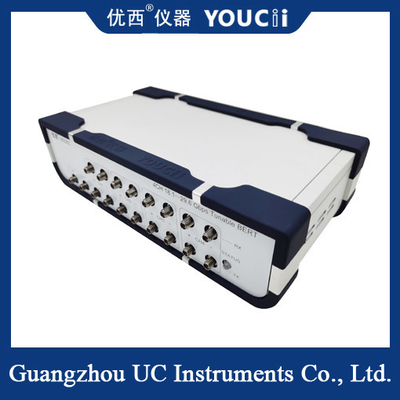

معداد أخطاء قابل للتعديل من أربع قنوات 24.5 ~ 29Gb / S معدات اختبار عالية الأداء
قناة أربع 24.5 ~ 29Gb / s مقياس خطأ بت قابل للتعديل هو نوع من معدات الاختبار عالية الأداء ،يستخدم أساساً لاختبار معدل خطأ البتات في أنظمة الاتصالات الرقمية عالية السرعة وأجهزة الاتصالات البصرية.
لمحة عامة عن المنتج
قناة أربع 24.5 ~ 29Gb / s مقياس الأخطاء قابلة للتعديل يدمج وظائف مثل ساعة مرجعية داخلية، مولد إشارة رسومية، دائرة استعادة الساعة وتحليل الأخطاء في واحد،والتي يمكن أن توفر اختبار معدل الخطأ عالي الدقةيدعم الجهاز أربع قنوات كهربائية ضوئية مستقلة ، كل منها بمعدل يصل إلى 29 جيجابايت / ثانية ، وهو مناسب لقياس أجهزة معدلات متعددة.
يتم استخدام U9225C القناة الأربعة 24.5 ~ 29Gps معدل خطأ البت قابل للتعديل بشكل رئيسي لاختبار خطأ البتات من أجهزة TOSA / ROSA 100G ، ويمكن استخدامه بسهولة لقياس أجهزة السرعة المختلفة.U9225C لديها خصائص الدقة العالية، وأداء عالية التكلفة، والتشغيل البسيط والمناسب، وما إلى ذلك، وقد استخدمت على نطاق واسع في خطوط إنتاج تصنيع الاتصالات البصرية والجامعات ومؤسسات البحوث العلمية.
U9225C يدمج ساعة مرجعية داخلية، مولد إشارة رسومية، دائرة استعادة الساعة وتحليل الأخطاء في واحد،مع توفير واجهة كهربائية ضوئية واجهة اتصال بيانات USB، كل قناة سرعة تصل إلى 29Gbps.
خصائص المنتج
دقة عالية: تستخدم المعدات تقنية اختبار وتقنية اختبار متقدمة ، والتي يمكن أن تقيس بدقة معدل خطأ البت للنظام المختبر لضمان موثوقية نتائج الاختبار.
أداء عالية التكلفة: بالمقارنة مع المنتجات المماثلة ، فإن المعدات لديها أداء عال من التكلفة ويمكن أن تلبي احتياجات المستخدمين المختلفين.
سهولة التشغيل: تم تصميم المعدات مع واجهة مستخدم وسهلة تشغيل نظام التحكم ، ويمكن للمستخدمين بسهولة إكمال عملية الاختبار.
التنوع: بالإضافة إلى وظيفة اختبار معدل خطأ البت الأساسية ، يدعم الجهاز أيضًا أوضاع اختبار متعددة وتسلسلات اختبار مخصصة لتلبية احتياجات اختبار مختلفة.
المواصفات
| الدرجات القصوى المطلقة | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة التخزين | (تس) | -20 | | 70 | °C | |
| نطاق الجهد المتردد | VAC | 90 | | 246 | VAC | |
| نطاق تردد الجهد المتردد | VFREQ | 47 | | 63 | هرتز | |
| بيانات دخول الجهد الراديوي | (فين داتا) | -صفر3 | | 1.2 | V | |
| الساعة في مدخل الجهد | (فينكل) | 0 | | 1.2 | V | |
| فولتاج دبوس USB | (فينوسب) | -صفر3 | | 5.5 | V | |
| إذاعة الراديو والساعة ESD HBM | RFesdH | -1000 | | 1000 | V | |
| الراديو اللاسلكي والساعة وUSB | Vl | -100 | | 100 | mA | |
| USB ESD HBM | USBesdH | -2000 | | 2000 | V | |
| USB ESD CDM | USBesdC | -500 | | 500 | V | |
| الخصائص الكهربائية | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة القضية | Tc | 5 | | 45 | °C | |
| تيار التيار المتردد | إيكس | 0.75 | 200 | | mA | |
| معدل البود (تنسيق NRZ) | BR | 12.25/24.5 | 14.5/29 | جيجابايت/ثانية | ||
| دقة نقطة إعداد معدل البود | BRa | -10 | | 10 | PPM | (ملاحظة 1) |
| تعويض سعر البود PPM | BRo | -999 | | 999 | PPM | حجم خطوة 1 PPM |
| القوة على وقت التمهيد | طن | | | 15 | ثانية | |
| خطوات مرحلة العين | إم بي | | | 128 | الخطوات | .16 pS لكل وحدة |
| خطوات اتساع العين | EMv | | | 64 | الخطوات | 8 mV لكل وحدة |
| الملاحظة 1: الشيخوخة، درجة الحرارة والجهد | ||||||
نطاق التطبيق
يتم استخدام مقياس الخطأ القابل للتعديل من أربع قنوات 24.5 ~ 29Gb / s على نطاق واسع في المجالات التالية:
تصنيع الاتصالات البصرية: في تطوير وإنتاج أجهزة الاتصالات البصرية (مثل TOSA ، ROSA ، إلخ) ،يمكن استخدام المعدات لاختبار أداء معدل خطأ البت للجهاز.
الجامعات ومؤسسات البحث العلمي: في مشاريع البحث العلمي في مجالات البصريات والهندسة الإلكترونية،يمكن استخدام المعدات للتحقق من النماذج النظرية واختبار التقنيات الجديدة.
نظام الاتصالات الرقمية: أثناء تثبيت نظام الاتصالات الرقمية وإصلاح الأخطاء وصيانته،يمكن استخدام المعدات لاختبار أداء معدل خطأ البت للنظام لضمان التشغيل المستقر للنظام.
