يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج

ابن دردش الآن

يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج

يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج
يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج

صورة كبيرة :  يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: YOUCii
رقم الموديل: U8201MINI
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Negotiate price
تفاصيل التغليف: صندوق ورقي
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram
القدرة على العرض: 100 قطعة / الشهر

يمكن استخدام الوحدة الصغيرة لقياس الطاقة البصرية بشكل مستقل مع الهيكل المدمج

وصف
حجم PD: φ1 ملم درجة حرارة التخزين: -20 درجة مئوية إلى 60 درجة مئوية
واجهة: RS232 نطاق المخفف: 0 ~ 35 ديسيبل (نوع 40 ديسيبل)
فترة إعادة المعايرة: سنتان معايرة الطول الموجي: 850 نانومتر ~ 1700 نانومتر
أقصى قوة إدخال: +5 ديسيبل ميلي واط
إبراز:

عداد الطاقة البصرية المدمج في الهيكل,مقياس طاقة بصرية مستقل,مقياس الطاقة الضوئية للوحدة الصغيرة

,

Independent Optical Power Meter

,

Small Module Optical Power Meter

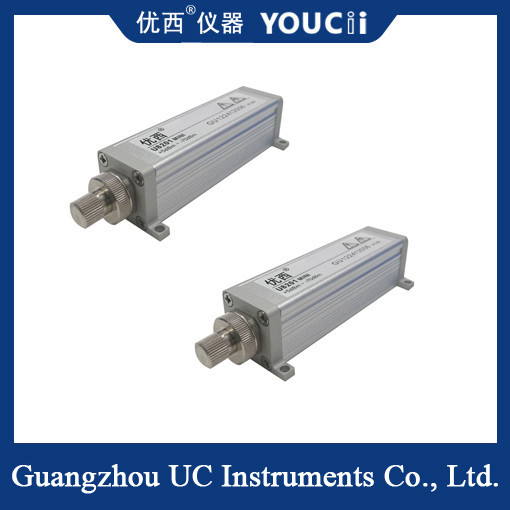

وحدة صغيرة لمقياس القدرة الضوئية يمكن استخدامها بشكل مستقل مع هيكل مدمج



تقوم وحدة مقياس القدرة الضوئية أحادي القناة بتحويل الإشارة الضوئية المستلمة إلى إشارة كهربائية من خلال التأثير الكهروضوئي، ثم تقيس وتعرض قدرة الإشارة الضوئية. تستخدم بشكل أساسي في اتصالات الألياف الضوئية، والإلكترونيات الضوئية، والقياسات الضوئية وغيرها من المجالات لقياس ومراقبة قدرة مصدر الضوء بدقة.


مبدأ العمل
يعتمد مبدأ عمل وحدة مقياس القدرة الضوئية أحادي القناة على اكتشاف ومعالجة التأثير الكهروضوئي والإشارة الكهربائية. على وجه التحديد، عندما يضرب الضوء عنصرًا حساسًا للضوء (مثل الصمام الثنائي الضوئي)، تتحول طاقة الفوتون إلى طاقة حركية للإلكترون، مما يخلق تيارًا أو جهدًا في العنصر الحساس للضوء. ثم يتم تضخيم هذه الإشارة الكهربائية الضعيفة وتصفيتها وتحويلها من التناظرية إلى الرقمية وخطوات معالجة أخرى، وأخيراً يتم تحويلها إلى إشارة رقمية وعرضها على شاشة عرض الجهاز أو تقديمها للمستخدم من خلال واجهة الكمبيوتر.


الميزة الأساسية
قياس عالي الدقة: عادةً ما تتمتع وحدات مقياس القدرة الضوئية أحادي القناة بقدرات قياس طاقة عالية الدقة لضمان نتائج قياس دقيقة حتى في ظروف الطاقة المنخفضة.


نطاق طول موجي واسع: من أجل استيعاب أطوال الموجات التشغيلية لليزر المختلفة، تحتاج وحدة مقياس القدرة الضوئية أحادي القناة إلى تغطية نطاق طول موجي واسع.


استجابة سريعة: تحتاج بعض التطبيقات إلى قياس القدرة الضوئية المتغيرة بسرعة، لذلك تحتاج وحدة مقياس القدرة الضوئية أحادي القناة إلى امتلاك خصائص استجابة سريعة.


القدرة على التكيف مع البيئة: غالبًا ما تستخدم مقاييس القدرة الضوئية في بيئات مختلفة، مثل المختبرات وخطوط الإنتاج الصناعية وما إلى ذلك، لذلك تحتاج وحدات مقياس القدرة الضوئية أحادي القناة إلى القدرة على التكيف مع البيئة بشكل جيد.


المواصفات

الموديل U8201MINI
عنصر الاستشعار InGaAs
نطاق الطول الموجي 850 ~ 1700 نانومتر
طول الموجة المعايرة 850/980/1310/1490/1550/1610 نانومتر
نطاق الطاقة (ديسيبل مللي واط) +7 ~ -70 ديسيبل مللي واط
فترة أخذ عينات الطاقة (المعدل) 1 مللي ثانية (1 كيلو هرتز)
نوع الألياف التطبيقية SM و MM القياسية حتى حجم النواة 62.5 ميكرومتر
واجهة الإدخال الضوئي FC/PC أو FC/APC
عدم اليقين المطلق (الدقة) في حالة مرجعية ± 4% (1200 نانومتر ~ 1610 نانومتر)
عدم اليقين النسبي (الدقة) في حالة مرجعية < 0.02 ديسيبل نموذجي
الخطية (الطاقة) ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 5~ -50 ديسيبل مللي واط)
فقدان العودة > 40 ديسيبل
واجهة الاتصال RS232
فترة المعايرة 2 سنوات
درجة حرارة التشغيل 0 ~ +40℃
درجة حرارة التخزين -30 ~ +80℃
الأبعاد 37 ملم عرض، 25 ملم ارتفاع، 115 ملم عمق
الوزن 0.2 كجم



سيناريو التطبيق
تستخدم وحدة مقياس القدرة الضوئية أحادي القناة على نطاق واسع في السيناريوهات التالية:

اختبار وصيانة أنظمة اتصالات الألياف الضوئية.
قياس الطاقة في تطوير وإنتاج الأجهزة الكهروضوئية.
مراقبة الطاقة في التجارب والأبحاث الضوئية.
