تفاصيل المنتج:
|
| الخطية: | ± 5% | نطاق القياس: | من -70 ديسيبل إلى +10 ديسيبل |
|---|---|---|---|
| إعادة القرار: | 0.01 ديسيبل | واجهة البيانات: | USB / RS232 |
| موصل: | FC أو حسب طلبك | عدد القنوات: | 1 |
| واجهة الاتصالات: | +Trig +BNC | ||
| إبراز: | وحدة قياس الطاقة البصرية ذات القناة الواحدة,وحدة عداد الطاقة البصرية متعددة الاستخدامات,Versatile Optical Power Meter Module |
||

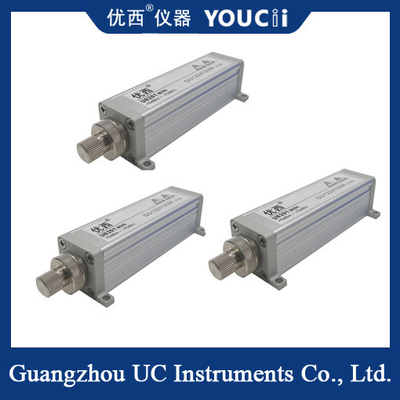

وحدة عداد الطاقة البصرية ذات القناة الواحدة لديها هيكل مدمج صغير
وحدة القياس الضوئي للطاقة القصيرة القناة الواحدة هي نوع من الأدوات المستخدمة لقياس قوة الإشارة الضوئية. وعادة ما يكون لها خصائص الحجم الصغير والبدء السريع وسهولة التشغيل.
المفهوم الأساسي
مقياس الطاقة البصرية (OPM) هو جهاز يستخدم لقياس الطاقة في إشارة بصرية. يتم استخدامه أساسا لاختبار متوسط قوة الضوء ، وعادة ما يتم التعبير عن النتائج في dB أو dBm.dBm يمثل القوة المطلقة، في حين أن dB يمثل الطاقة النسبية. يشير وحدة القياس الضوئي للطاقة المصغرة القناة الواحدة إلى مقياس الطاقة الضوئي مع قناة قياس واحدة وحجم صغير.
السمة الرئيسية
تصميم القناة الواحدة: قناة قياس واحدة فقط متاحة لقياس قوة الإشارات البصرية القناة الواحدة.
الحجم الصغير: صغير، سهل الحمل والاستخدام، مناسبة للعمل في مساحة محدودة أو بيئات متنقلة.
دقة قياس عالية: يمكن قياس قوة الإشارة البصرية بدقة لتلبية احتياجات الاختبار عالي الدقة.
نطاق ديناميكي واسع: يمكن أن يغطي نطاق قياس طاقة كبير ، ويتكيف مع كثافة مختلفة للإشارات الضوئية.
البدء السريع: البدء بسرعة ، يمكن أن تدخل بسرعة إلى حالة العمل ، وتحسين كفاءة الاختبار.
سهولة التشغيل: واجهة التشغيل بسيطة وبديهية ، ويمكن للمستخدمين البدء دون تدريب معقد.
المواصفات
| النموذج | U8201MINI |
| عنصر جهاز الاستشعار | INGAAs |
| نطاق طول الموجة | 850 ~ 1700 nm |
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm |
| نطاق الطاقة (dBm) | +7 ~ -70 ديسيبل |
| فترة أخذ عينات الطاقة ((المعدل) | 1 ms ((1KHz) |
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب |
| واجهة الإدخال البصرية | FC/PC أو FC/APC |
| عدم اليقين المطلق (الدقة) في الحالة المرجعية | ± 4% (1200 nm ~ 1610 nm) |
| عدم اليقين النسبي (الدقة) في الحالة المرجعية | < 0.02 ديسيبل نموذجي |
| الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر، 5 ~ -50 ديسابيل) |
| خسارة العائد | > 40 ديسيبل |
| واجهة الاتصال | RS232 |
| فترة المعايرة | سنتان |
| درجة حرارة العملية | 0 ~ +40°C |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية |
| الأبعاد | 37 ملم غرباً، 25 ملم شمالاً، 115 ملم غرباً |
| الوزن | 0.5 كجم |
سيناريو التطبيق
يتم استخدام وحدة مقياس الطاقة البصرية المصغرة ذات القناة الواحدة على نطاق واسع في الاتصالات البصرية والاستشعار بالألياف البصرية والقياس البصري ومجالات أخرى ، بما في ذلك على سبيل المثال لا الحصر الجوانب التالية:
اختبار وصلة الألياف الضوئية: يستخدم لاختبار فقدان الطاقة وخسارة العودة لربطات الألياف الضوئية.
اختبار الجهاز البصري: مثل المضخم البصري، الضعف البصري، القابض البصري واختبار أداء الجهاز البصري الآخر.
صيانة الشبكة البصرية: تنفيذ مراقبة الطاقة وإصلاح الأخطاء أثناء بناء الشبكة البصرية وصيانتها.
البحث والتدريس: يستخدم كأداة قياس في التجارب البصرية والتدريس.
