تفاصيل المنتج:
|
| الحجم: | 18.5 سم × 10.0 سم × 5.5 سم | خطية القوة: | ± 0.3 ديسيبل |
|---|---|---|---|
| دقة العرض: | 0.01 | خسارة العائد: | > 40 ديسيبل |
| القنوات: | 2 قناة | الطول الموجي للمعايرة: | 850/980/1310/1490/1550/1610 نانومتر |
| الجودة: | جودة عالية | ||
| إبراز: | عداد الطاقة البصرية القناة المزدوجة,عداد الطاقة البصرية المدمج,مقياس الطاقة البصرية للوحدة الهيكلية,Built-In Optical Power Meter,Chassis Module Optical Power Meter |
||

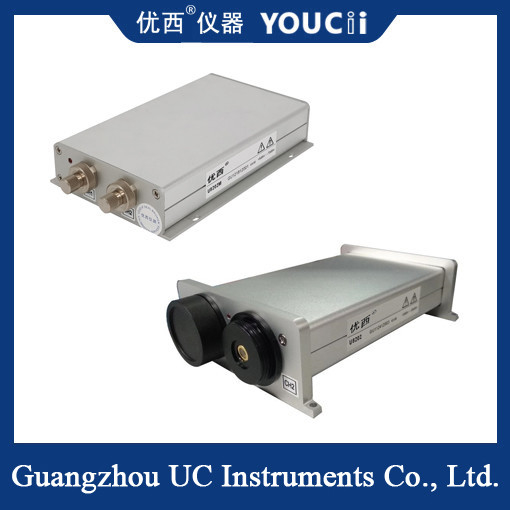

قناة مزدوجة عداد الطاقة البصرية وحدة الهيكل المدمجة يمكن استخدامها بشكل منفصل
وحدة قياس الطاقة البصرية المزدوجة القناة المدمجة في الهيكل هي جهاز قياس بصري عالي الدقة يستخدم أساسًا لقياس قوة الإشارات البصرية ،ولها وظيفة قناة مزدوجة، والتي يمكن أن تقيس القوة البصرية لقناتين بصريتين في نفس الوقت.
الوظائف والخصائص الأساسية
قياس القناة المزدوجة:
يمكن أن تقيس وحدة قياس الطاقة البصرية القناة المزدوجة المدمجة في الهيكل قناتين بصريتين مستقلتين في نفس الوقت ، مما يحسن من كفاءة وقوة القياس.
دقة عالية: هذه الوحدات عادة ما يكون لها خصائص دقة عالية ، ويمكن أن تقيس بدقة قوة الإشارة البصرية ،تلبية متطلبات دقة القياس في البحث العلمي، الصناعة ومجالات أخرى.
الاستجابة السريعة: تبدأ الوحدة بسرعة ، ويمكن أن تستجيب بسرعة للتغيرات في الإشارة البصرية ، وتعرض نتائج القياس في الوقت الحقيقي.
قابلية التطبيق الواسعة: مناسبة لمجموعة متنوعة من أنواع الألياف (مثل الألياف ذات الوضع الواحد والألياف متعددة الأوضاع) ومدى طول الموجة ، لتلبية احتياجات سيناريوهات التطبيق المختلفة.
تصميم القضية المدمجة: يجعل هذا التصميم وحدة مقياس الطاقة البصرية أكثر تكثيفًا ومحمولة وسهلة التكامل في مجموعة متنوعة من أنظمة الاختبار.
المواصفات
| النموذج | يو8201 | يو8202 |
| الوظيفة | وحدة قياس الطاقة البصرية ذات القناة الواحدة | وحدة قياس الطاقة الضوئية ذات القناة المزدوجة |
| نوع الكاشف | INGAAs | |
| طول الموجة المعدل / نطاق طول الموجة التشغيلية | 850nm ~ 1700nm | |
| نطاق قياس الطاقة | +5 ~ -65 ديسيبل | |
| فترة أخذ عينات الطاقة | ≥ 1ms | |
| نوع الألياف البصرية | الألياف القياسية ذات الوضع الواحد والمتعددة الوضع | |
| دقة مطلقة | ± 4% (1200 nm ~ 1610 nm) | |
| الدقة النسبية | < 0.02 ديسيبل القيمة النموذجية | |
| التكرارية | ±0.05 ديسيبل | |
| خطية الطاقة | ≤ +/- 0.02 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | |
| خسارة العائد | > 40 ديسيبل | |
| أقصى طاقة دخول | +5 dBm | |
| فترة المعايرة | سنتان | |
| درجة حرارة العمل | 0 ~ +40°C | |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | |
| السلطة s | 5 فولت 2A | |
