تفاصيل المنتج:
|
| على مدار الساعة من: | 100 ~ 156.25 ميغا هيرتز | وضع ترميز الإشارة: | NRZ / PAM4 |
|---|---|---|---|
| درجة حرارة التخزين: | -20 ̊+70 °C | منفذ الاتصال: | SFP28 ، SFP + |
| الضمان: | سنة واحدة | نوع الكود: | PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 |
| حساسية إدخال إشارة البيانات (طرف واحد): | 50 | ||
| إبراز: | 400G PAM4 اختبار خطأ عالية الأداء,اختبار خطأ 400G PAM4,اختبار أخطاء NRZ/PAM4,400G PAM4 Error Tester,NRZ/PAM4 Error Tester |
||

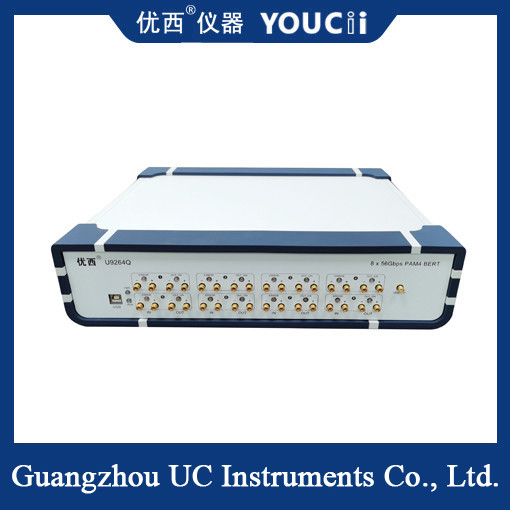

400G PAM4 جهاز اختبار الأخطاء عالي الأداء وضع ترميز الإشارة: NRZ/PAM4
جهاز اختبار أخطاء البتات 400G PAM4 هو جهاز اختبار أخطاء بتات عالي الأداء لاختبار وحدة الإرسال والاستقبال الضوئية عالية السرعة 400G.
خصائص الأداء:
1، وضع ترميز الإشارة: NRZ و PAM4، يمكنه التبديل تلقائيًا بين إشارات NRZ و PAM4 بحرية.
2، إخراج متزامن بثماني قنوات، يستخدم لاختبار منتجات 6.144G و 10G و 40G و 100G و 200G و 400G، يمكن أن يكون اختبار الأخطاء مستقلاً أو اختبارًا متزامنًا بثماني طرق.
3، دعم الكشف المستمر عن الأخطاء ومراقبة توقيت الأخطاء، ودعم وظيفة KP4/KR4 للأجهزة FEC.
4، معدل دعم NRZ: 6.144، 10.3125، 25، 25.78125، 26.5625، 28.05 جيجابت في الثانية.
5، معدل دعم PAM: 14.0625، 26.5625، 28.9 جيجابايت.
6، نوع رمز دعم NRZ: PRBS7، 9، 10، 11، 15، 23، PRBS31، معرف من قبل المستخدم.
7، نوع رمز دعم PAM4: PRBS11Q، 13Q، 15Q، 20Q، 23Q، 31Q، 49Q، 58Q، SSPRQ، JP03A، JP03B، معرف من قبل المستخدم.
8، التردد الأساسي لتقسيم الساعة الافتراضي 4، يدعم ربع، 1/8، 1/16، 1/32، 1، 64، 1 / تردد أكثر من 128 نقطة.
9. وضع الاتصال: USB إلى HID. ليست هناك حاجة إلى محرك أقراص، والتواصل مع الجهاز من خلال برنامج الكمبيوتر العلوي للكمبيوتر، وتعيين مقياس خطأ البت واختبار معدل خطأ البت.
المعلمة الفنية
| رقم. | الحجة | دقيقة | النموذج | الحد الأقصى | الوحدة |
| 1 | وضع ترميز الإشارة | NRZ/PAM4 | |||
| 2 | معدل البيانات | 6.144 | 6.144،10.3125،20،25،25.78125،26.5625،28.05 | 28.05 | جيجابت في الثانية |
| 3 | نمط الكود | PRBS7،PRBS9،PRBS11،PRBS13،PRBS15،PRBS16،PRBS23،PRBS31،USER PRBS13Q،SSPRQ،JP03A،JP03B. | |||
| 4 | وقت الارتفاع والسقوط (20٪ إلى 80٪) | 14 | 35 | ps | |
| 5 | عكس النمط | يتم عكس الإشارة في نهاية الاستقبال تلقائيًا | |||
| 6 | سعة إخراج الإشارة (أحادي الطرف) | 200 | 800 | 1000 | مللي فولت |
| 7 | 25G اهتزاز إخراج البيانات (RMS) | 500 | 700 | fs | |
| 8 | واجهة إدخال/إخراج البيانات | متمايز، اقتران التيار المتردد، مقاومة 50 أوم، أنثى 2.92 مم SMA | |||
| 9 | إخراج الساعة | 0.2 | 6.64 | 13.28 | جيجاهرتز |
| 10 | حساسية إدخال إشارة البيانات (أحادي الطرف) | 50 | mVpp | ||
| 11 | تقاطع خريطة عين إخراج البيانات NRZ | 49 | 50 | 52 | % |
| 12 | ارتفاع عين PAM4 (لكل ارتفاع عين) | 80 | 110 | 200 | مللي فولت |
| 13 | خطية خريطة عين PAM | 0.95 | 0.98 | 1 | |
| 14 | درجة حرارة التشغيل | 10 | 25 | 50 | °C |
قياس خريطة العين الكهربائية لمقياس الأخطاء
