تفاصيل المنتج:
|
| بطارية: | 300 ساعة | الطول الموجي للمعايرة: | 633 نانومتر |
|---|---|---|---|
| الوزن: | 0.5 كجم | إمدادات الطاقة: | بطارية 9 فولت أو USB |
| المنتج: | عداد الطاقة الضوئية | خطية القوة: | ± 0.02 ديسيبل |
| الأبعاد: | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | ||
| إبراز: | مسبار مقياس الطاقة البصرية ذو الحجم الصغير,مسبار مقياس الطاقة البصرية عالية الاستقرار,مسبار مقياس الطاقة البصرية 80dBm,High Stability Optical Power Meter Probe,80dBm Optical Power Meter Probe |
||

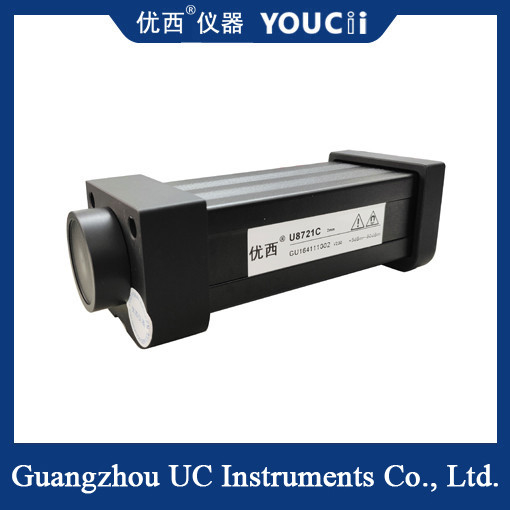

مسبار مقياس القدرة الضوئية، ثبات عالي، حجم صغير +5~-80dBm
بناءً على مبدأ التحويل الكهروضوئي، يحول مسبار مقياس القدرة الضوئية الإشارة الضوئية إلى إشارة كهربائية للقياس. المكون الأساسي هو كاشف ضوئي. عندما تضيء الإشارة الضوئية على الكاشف الضوئي، يتم توليد تيار ضوئي، ويمكن حساب قدرة الإشارة الضوئية عن طريق قياس حجم التيار الضوئي. بالإضافة إلى ذلك، غالبًا ما تحتوي مسبارات مقياس القدرة الضوئية على دوائر معالجة الإشارات لتضخيم التيار الضوئي وتصفيته ورقمنته لتحسين دقة القياس وثباته.
تُستخدم مسبارات مقياس القدرة الضوئية على نطاق واسع في الاتصالات الضوئية، والاستشعار بالألياف الضوئية، وبناء كابلات الألياف الضوئية، والصيانة، وتلفزيون الكابل. في أنظمة الإرسال بالألياف الضوئية، يمكن استخدام مسبارات مقياس القدرة الضوئية لقياس طاقة الإرسال، وطاقة الاستقبال، وفقدان وصلة الألياف للإشارات الضوئية، وذلك لتقييم أداء الشبكات الضوئية. بالإضافة إلى ذلك، في مجال الاستشعار بالألياف الضوئية، يمكن أيضًا استخدام مسبار مقياس القدرة الضوئية لقياس خرج القدرة الضوئية لمستشعر الألياف الضوئية، مما يوفر أساسًا لتحليل أداء المستشعر.
المواصفات
| موديل المنتج | U8721C | |
| عنصر الاستشعار | InGaAs | |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |
| طول الموجة المعايرة | 980/1310/1490 / 1510~1640 نانومتر معايرة مستمرة | |
| نطاق الطاقة | + 5 ~ -80dBm | |
| فترة أخذ عينات الطاقة (المعدل) | 10 ميكروثانية (100 كيلو هرتز) | |
| نوع الألياف المستخدمة | SM و MM القياسية | |
| واجهة الإدخال الضوئي | دعم وصلة الألياف العارية أو محول FC/LC/SC | |
| عدم اليقين المطلق (الدقة) في حالة مرجعية | ± 4% (1200 نانومتر ~ 1610 نانومتر) | |
| عدم اليقين النسبي (الدقة) في حالة مرجعية | ＜ 0.02 ديسيبل قيمة نموذجية | |
| الخطية (الطاقة) | ≤± 0.06 ديسيبل (1200 ~ 1610 نانومتر، + 0 ~ -60dBm) | |
| فقدان العودة | ＞ 40 ديسيبل | |
| واجهة الاتصال | USB + trig | USB + Trig + BNC كمية تناظرية |
| فترة المعايرة | 2 سنوات | |
| درجة حرارة التشغيل | 0 ~ +40℃ | |
| درجة حرارة التخزين | -30 ~ +80℃ | |
| الأبعاد | 52 مم ارتفاع، 60 مم عرض، 150 مم عمق | |
| الوزن | 0.5 كجم | |
الأمور التي تتطلب الانتباه
عند استخدام مسبار مقياس القدرة الضوئية، يجب عليك الالتزام بمواصفات التشغيل الواردة في دليل المنتج لتجنب التلف أو نتائج القياس غير الدقيقة الناتجة عن التشغيل غير الصحيح.
يتم معايرة مسبار مقياس القدرة الضوئية وصيانته بانتظام لضمان دقة وثبات القياس.
أثناء التخزين والنقل، يجب الانتباه إلى حماية مسبار مقياس القدرة الضوئية من التلف الميكانيكي والرطوبة.
