تفاصيل المنتج:
|
| درجة حرارة التخزين: | -20 درجة مئوية إلى 70 درجة مئوية | درجة حرارة التشغيل: | 0 درجة مئوية إلى 50 درجة مئوية |
|---|---|---|---|
| عدد القنوات: | 8 | نطاق القوة: | +10 ~ -65 ديسيبل |
| فترة أخذ العينات: | 100us (10 كيلو هرتز) | خسارة العائد: | ＞ 40 ديسيبل |
| عدم اليقين (الدقة): | ± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||
| إبراز: | 10 عداد الطاقة البصرية لمعايرة طول الموجة,عداد الطاقة البصرية القناة 8,مقياس الطاقة البصرية السريعة,8 Channel Optical Power Meter,Fast Scanning Optical Power Meter |
||

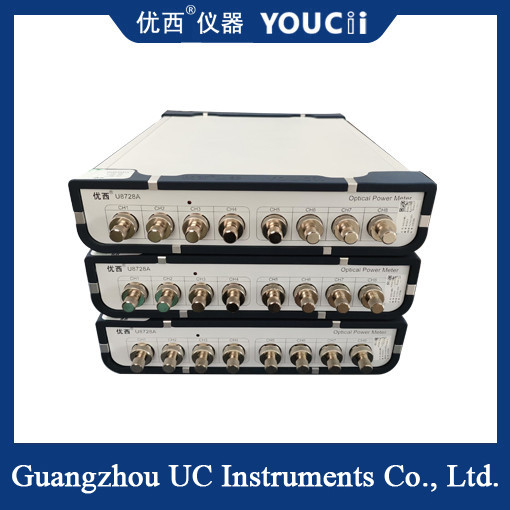

مقياس طاقة ضوئية بمسح سريع بـ 8 قنوات معايرة لـ 10 أطوال موجية
الميزة الأساسية
تصميم متعدد القنوات: يعني تصميم الـ 8 قنوات أن الجهاز يمكنه قياس الطاقة الضوئية لثماني قنوات ألياف مختلفة في وقت واحد، مما يحسن بشكل كبير كفاءة الاختبار.
المسح السريع: باستخدام وظيفة المسح السريع، يمكن قياس قنوات متعددة في وقت قصير، وهو مناسب لسيناريوهات التطبيقات التي تتطلب مراقبة في الوقت الفعلي واستجابة سريعة.
قياس عالي الدقة: يتم استخدام تقنية قياس متقدمة وكاشف عالي الدقة لضمان دقة وموثوقية نتائج القياس.
نطاق طول موجي واسع: يدعم مجموعة متنوعة من أطوال موجات قياس الإشارة الضوئية، ومناسب لأطوال موجات مختلفة لأنظمة اتصالات الألياف الضوئية.
سهل التشغيل: عادة ما يكون مزودًا بواجهة مستخدم ودية ووضع تشغيل مريح، بحيث يمكن للمستخدمين إكمال مهمة القياس بسهولة.
المواصفاترقم الموديل
| U8728A | U8728H | U8728C | عنصر الاستشعار |
| InGaAs | نطاق الطول الموجي | ||
| 850 ~ 1700 نانومتر | طول الموجة المعايرة | ||
| 850/980/1310/1490/1550/1610 نانومتر | 1510~1625 نانومتر |
معايرة مستمرة نطاق الطاقة |
|
| +10 ~ -65dBm | +25~-55dBm | +5~-75dBm | فترة أخذ العينات |
| 100us (10KHz) | 10 us (100KHz) | نوع الألياف المستخدمة | |
| SM و MM قياسي يصل إلى حجم قلب 62.5 ميكرومتر | عدم اليقين (الدقة) | ||
| ± 4% (1200 نانومتر ~ 1610 نانومتر) | عدم اليقين النسبي (الدقة) | ||
| ＜ 0.02 ديسيبل نموذجي | الخطية (الطاقة) | ||
| ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0~ -60dBm) | فقدان العودة | ||
| ＞40 ديسيبل | واجهة الاتصال | ||
| RS232، USB، التحكم عن طريق الكمبيوتر | درجة حرارة التشغيل | ||
| 0 ～ +40℃ | درجة حرارة التخزين | ||
| -30 ～ +80℃ | فترة إعادة المعايرة | ||
| 2 سنوات | الأبعاد | ||
| 235 مم عرض، 55 مم ارتفاع، 320 مم عمق | الوزن | ||
| 3.0 كجم | سيناريو التطبيق | ||
اختبار نظام اتصالات الألياف الضوئية: أثناء تطوير وإنتاج وصيانة أنظمة اتصالات الألياف الضوئية، يمكن استخدام مقياس الطاقة الضوئية بمسح سريع بـ 8 قنوات لقياس وتحليل خصائص الطاقة للإشارات الضوئية لضمان التشغيل العادي وتحسين أداء النظام.
اختبار الأجهزة الضوئية: يمكن استخدامه لاختبار أداء الأجهزة الضوئية مثل مكبرات الصوت الضوئية، والمخففات الضوئية، والمفاتيح الضوئية، وما إلى ذلك، لتوفير دعم قوي لتطوير وإنتاج الأجهزة الضوئية.
مراقبة الشبكة الضوئية: في الشبكة الضوئية، يمكن استخدام مقياس الطاقة الضوئية بمسح سريع بـ 8 قنوات لمراقبة تغير الطاقة للإشارة الضوئية في الوقت الفعلي، والعثور على المشكلات المحتملة وحلها في الوقت المناسب، وضمان التشغيل المستقر للشبكة.
