تفاصيل المنتج:
|
| عدم اليقين النسبي: | ＜ 0.02 ديسيبل نموذجي | الطاقة الخارجة: | 10 ميجا واط |
|---|---|---|---|
| درجة حرارة العمل: | 0 درجة مئوية إلى 50 درجة مئوية | نوع الألياف الضوئية: | الألياف أحادية الوضع |
| واجهة الاتصالات: | RS232 ، USB ، التحكم عن طريق الكمبيوتر الشخصي (خيار RJ45) | درجة حرارة التشغيل: | -10 درجة مئوية إلى 50 درجة مئوية |
| طول الموجة: | 1310,1490,1550,1625 نانومتر | ||
| إبراز: | عرض عداد الطاقة البصرية,عداد الطاقة البصرية عالية الاستقرار,عداد الطاقة البصرية القناة 8,High Stability Optical Power Meter,8 Channel Optical Power Meter |
||

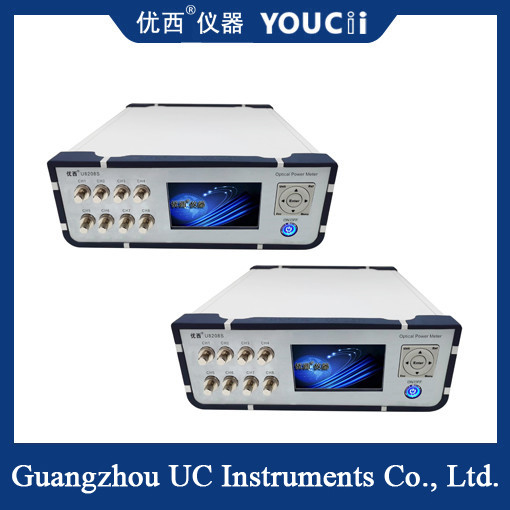

8-قناة عداد الطاقة البصرية مع العرض عالية الاستقرار
السمة الرئيسية
قياس متعدد القنوات: مع 8 قنوات قياس طاقة بصرية مستقلة ، يمكنك مراقبة إشارات بصرية متعددة في نفس الوقت ، مما يحسن من كفاءة العمل.
قياس دقة عالية: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
الشاشة الكبيرة: مجهزة بشاشة شاشة واضحة وسهلة القراءة ، يمكنها عرض المعلومات الرئيسية مثل قيمة الطاقة البصرية وطول الموجة لكل قناة في الوقت الحقيقي ،الذي هو مريح للمستخدمين لمراقبة وتسجيل.
نطاق موجي واسع: يدعم مجموعة متنوعة من الأطوال الموجية لقياس الطاقة البصرية ، مثل 1260nm ، 1310nm ، 1490nm ، 1550nm ، إلخ.مناسبة لمتطلبات اختبار مختلفة لنظام اتصالات الألياف الضوئية.
تخزين البيانات والاتصالات: مع وظيفة تخزين البيانات، يمكن حفظ نتائج القياس لتحليل لاحق.يدعم واجهات الاتصال مثل RS232 و USB لتسهيل تبادل البيانات والتحكم عن بعد مع أجهزة الكمبيوتر أو أجهزة أخرى.
المواصفات التقنية
| # النموذج # | يو8201 | يو8202 | يو8204 | يو820إكسهـ |
| عدد القنوات | 1 | 2 | 4 | إكس |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -50 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | |||
| الوزن | 2.0 كجم |
|||
سيناريو التطبيق
يستخدم مقياس الطاقة البصرية ذو القنوات 8 مع شاشة عرض على نطاق واسع في البحث والتطوير والإنتاج والصيانة واختبار نظام الاتصال بالألياف البصرية.سيناريوهات التطبيق المحددة تشمل على سبيل المثال لا الحصر::
اختبار نظام اتصالات الألياف الضوئية:تستخدم لاختبار المعلمات الرئيسية مثل فقدان الطاقة البصرية وجودة الإشارة البصرية لنظام الاتصال بالألياف البصرية لضمان التشغيل الطبيعي للنظام.
اختبار أداء الأجهزة البصرية: تستخدم لاختبار مؤشرات أداء الأجهزة البصرية مثل المكبرات البصرية، المكثفات البصرية، المفتاحات البصرية، الخ.لتوفير دعم البيانات لتطوير الأجهزة وإنتاجها.
صيانة شبكة الألياف الضوئية: تستخدم لصيانة شبكات الألياف الضوئية الروتينية ، ومراقبة تغيرات الطاقة للإشارات الضوئية ، والاكتشاف في الوقت المناسب وإصلاح الأخطاء.
