تفاصيل المنتج:
|
| قناة: | 1 | واجهة البيانات: | USB / RS232 |
|---|---|---|---|
| النموذج: | U8112 | نطاق ضبط الطول الموجي: | C/L/CL/O |
| البعد: | 2 ش | اللون: | الفضة |
| القوة: | تيار متردد 100 - 240 فولت ± 10%، 48 - 66 هرتز، 100 فولت أمبير كحد أقصى. | ||
| إبراز: | مصدر ضوء الليزر القابل للتعديل,مصدر ضوء ليزر قابل للتعديل,مصدر ضوء ليزر قابل للتعديل,Table Tunable Laser Light Source,VOA Tunable Laser Light Source |
||

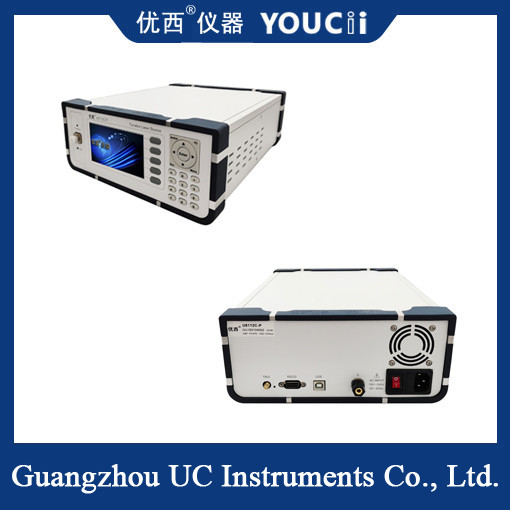

مصدر ضوء ليزر قابل للضبط على الطاولة، مدمج VOA اختياري C/L/CL/O
يعتمد مبدأ عمل الليزرات القابلة للضبط بشكل أساسي على ثلاث طرق لتحقيق ضبط طول موجة الليزر:
ضبط التجويف: تستخدم معظم الليزرات القابلة للضبط مادة عاملة ذات خطوط فلورية واسعة. لا تحتوي المرنانات التي تشكل الليزر على خسائر منخفضة جدًا إلا على نطاق طول موجة ضيق جدًا. لذلك، يمكن تغيير طول موجة الليزر عن طريق تغيير طول الموجة المقابل لمنطقة الخسارة المنخفضة للمرنان بواسطة بعض العناصر (مثل الشبكة). تشمل الممثلين النموذجيين لهذه الطريقة ليزرات الصبغة، وليزرات الكريزوبيريل وما إلى ذلك.
ضبط المعلمات الخارجية: عن طريق تغيير بعض المعلمات الخارجية (مثل المجال المغناطيسي ودرجة الحرارة وما إلى ذلك)، تتحرك مستوى طاقة انتقال الليزر، وذلك لتحقيق ضبط طول الموجة. مبدأ هذه الطريقة هو أن التغييرات في المعلمات الخارجية ستؤثر على هيكل مستوى الطاقة للذرات داخل الليزر، ثم تغير طول موجة انبعاث الليزر.
ضبط التأثير غير الخطي: استخدام التأثيرات غير الخطية لتحقيق تحويل وضبط طول الموجة. يتضمن هذا البصريات غير الخطية، وتشتت رامان المحفز، ومضاعفة التردد البصري، والاهتزاز البصري للمعلمات. من خلال التحكم الدقيق في هذه التأثيرات غير الخطية، يمكن تحقيق الضبط المستمر لأطوال موجات الليزر.
المواصفات
| رقم الموديل | U8112C-P | |||
| خيار النطاق | C | |||
| نطاق ضبط الطول الموجي (نانومتر) | 1525~1568 | |||
| القدرة الخارجة | ≥ 11dBm | |||
| نطاق تعديل الطاقة (اختياري) | 25 ديسيبل | |||
| دقة الطول الموجي | 1.0 بيكومتر | |||
| دقة الطول الموجي المطلقة | ± 10 بيكومتر، نموذجيًا. ≤ 5 بيكومتر | |||
| دقة الطول الموجي النسبية | ±5 بيكومتر، نموذجيًا. ± 2 بيكومتر | |||
| تكرار الطول الموجي | ± 2 بيكومتر، نموذجيًا. ±1 بيكومتر | |||
| استقرار الطول الموجي | ≤± 2 بيكومتر (24 ساعة في درجة حرارة ثابتة) | |||
| سرعة الضبط | ≤ 2 مللي ثانية لكل خطوة | |||
| استقرار الطاقة | ≤ ± 0.01 ديسيبل، (15 دقيقة). | |||
| تكرار الطاقة | ± 0.05 ديسيبل | |||
| خطية الطاقة | ± 0.3 ديسيبل | |||
| تسوية الطاقة مقابل الطول الموجي | 0.3 ديسيبل نموذجيًا. 0.5 ديسيبل كحد أقصى. | |||
| نسبة قمع الوضع الجانبي | ≥ 35 ديسيبل | ≥ 45 ديسيبل | ||
| ضوضاء الكثافة النسبية | ＜ -135 ديسيبل | |||
| الطاقة | تيار متردد 100 - 240 فولت ± 10٪، 48 - 66 هرتز، 100 فولت أمبير كحد أقصى. | |||
| درجة حرارة التخزين | −40°C إلى +80°C | |||
| درجة حرارة التشغيل | 0°C إلى +45°C | |||
| الأبعاد | 245 مم عرض، 105 مم ارتفاع، 320 مم عمق | |||
| الوزن | 2.0 كجم | |||
تتمتع مصادر الليزر القابلة للضبط على سطح المكتب بمجموعة واسعة من التطبيقات في عدد من المجالات، بما في ذلك على سبيل المثال لا الحصر:
أنظمة DWDM/AWG/PLC و ATM: في أنظمة تقسيم الإرسال متعدد الإرسال بتقسيم الطول الموجي الكثيف (DWDM)، تُستخدم مصادر الليزر القابلة للضبط لاختبار إشارات الضوء بأطوال موجات مختلفة.
اختبار مستشعر الألياف الضوئية: مستشعر الألياف الضوئية هو مستشعر يستخدم الألياف الضوئية كوسيط إرسال. يمكن استخدام مصادر الليزر القابلة للضبط لاختبار أداء وخصائص استجابة مستشعرات الألياف الضوئية.
قياس PMD و PDL: PMD (تشتت نمط الاستقطاب) و PDL (الفقدان المعتمد على الاستقطاب) هما معلمان مهمان في أنظمة اتصالات الألياف الضوئية. يمكن استخدام مصادر الليزر القابلة للضبط لقياس هذه المعلمات لتقييم أداء أنظمة الألياف الضوئية.
تصوير التماسك البصري (OCT): OCT هي تقنية للتصوير باستخدام مبدأ تداخل الموجات الضوئية. توفر مصادر الليزر القابلة للضبط لأنظمة OCT أطوال موجات مختلفة من الضوء للحصول على تصوير أكثر دقة.
