تفاصيل المنتج:
|
| نموذج الألياف: | SMF | استقرار الطول الموجي: | ≤ ± 2 مساءً |
|---|---|---|---|
| اللون: | الفضة | واجهة: | يو إس بي، RS-232 |
| عدد القنوات: | 12 | عنصر الاستشعار: | InGaAs |
| نطاق الطول الموجي: | 850 ~ 1700 نانومتر | ||
| إبراز: | مقياس الطاقة البصرية السريعة,12 قناة مقياس الطاقة البصرية,100K معدل أخذ العينات عداد الطاقة البصرية,12 Channel Optical Power Meter,100K Sampling Rate Optical Power Meter |
||

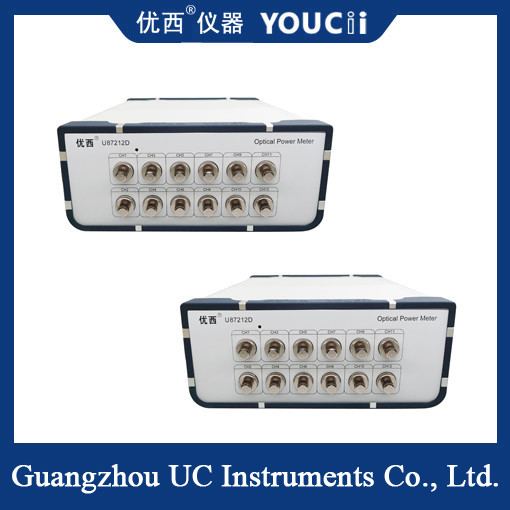

12 قناة مقياس سريع للطاقة البصرية +5~-75dBm معدل أخذ العينات 100K
يستخدم مقياس الطاقة البصرية السريع المسح الضوئي من 12 قناة بشكل رئيسي لتثبيت الشبكة البصرية وقبول الهندسة والصيانة.يمكن أن تختبر المعلومات مثل فقدان سداد من كابلات MPO بنقرة واحدة، ويدمج وظائف تخزين البيانات وتحليل الحد الأدنى وتصدير البيانات. يعمل الجهاز بشكل جيد في اختبار غرفة MPO ، والتحقق من خط الإنتاج ، وحكم القطبية وغيرها من التطبيقات الميدانية ،وكفاءة الاختبار أعلى بكثير من الأجهزة التقليدية.
الخصائص التقنية
تصميم متعدد القنوات: تصميم 12 قناة ، ويمكن تخصيص 24 قناة وفقًا للمتطلبات ، لتلبية مجموعة متنوعة من سيناريوهات الاختبار.
الفحص السريع: سرعة الفحص أقل من 0.2 ثانية / قناة ، مما يحسن بكثير من كفاءة الاختبار.
قياس دقة عالية: دقة خسارة الإدراج من ± 0.1dB ، دقة 0.01dB ، لضمان دقة نتائج الاختبار.
نطاق موجي واسع: يغطي نطاق طول الموجة 850 ~ 1700nm ، وهو مناسب لمجموعة متنوعة من أنظمة الاتصال بالألياف الضوئية.
تخزين البيانات وتحليلها: وظيفة تخزين البيانات المدمجة تدعم تصدير البيانات، مما يسهل التحليل والمعالجة اللاحقة.
واجهة اتصال النظام: يتم توفير واجهة USB لتسهيل الاتصال بأجهزة الكمبيوتر والأجهزة الأخرى لتحقيق نقل البيانات والتحكم عن بعد.
تصميم واجهة عالمية: أنواع واجهة تشمل SM ، MM MPO / PC 12/24 رأس نسائي الأساس ، دون تحويل معقد ، سهلة الاستخدام.
U87212Dالمواصفات التقنية
| # النموذج # | يو87208D | يو87212D | يو87216D |
| عدد القنوات | 8 | 12 | 16 |
| عنصر جهاز الاستشعار | INGAAs | ||
| نطاق طول الموجة | 850 ~ 1700 nm | ||
| طول موجة المعايرة | معايرة مستمرة 850/1310/1490/1510 ~ 1625 nm | ||
| نطاق الطاقة | +7 ~ -73 ديسيبل | ||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | ||
| عدم اليقين (الدقة) | ± 4% (1200 nm ~ 1610 nm) | ||
| عدم اليقين النسبي | < 0.02 ديسيبل نموذجي | ||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -60 ديسيبل) | ||
| خسارة العائد | > 50 ديسيبل | ||
| واجهة الاتصال | RS232، USB، RJ45، SMA Trig. | ||
| درجة حرارة العملية | 0 ️ +40°C | ||
| درجة حرارة التخزين | -30 ️ +80°C | ||
| فترة إعادة المعايرة | سنتان | ||
| الأبعاد | 235Wx55Hx320D | 245Wx105Hx320D مم | |
| الوزن | 2.0 كجم | 3.0 كجم | |
مجال التطبيق
يستخدم مقياس الطاقة البصرية السريع 12 قناة على نطاق واسع في الاتصالات البصرية ومعالجة الليزر والطب والبحوث العلمية ومجالات أخرى.يمكن استخدامه لقياس الطاقة الخارجةفي مجال المعالجة بالليزر، هناك العديد من المقاييس المختلفة التي يمكن أن تكون مهمة جدا لتحسين جودة واستقرار الاتصالات.يستخدم بشكل رئيسي لاختبار الليزر وطاقتها الخارجة لضمان موثوقية وسلامة عملية المعالجةوبالإضافة إلى ذلك، في مجال الطب والبحث العلمي، لديها أيضا مجموعة واسعة من التطبيقات.
