تفاصيل المنتج:
|
| واجهة: | USB | وقت الصعود والهبوط (20% إلى 80%): | 14-35 ثانية |
|---|---|---|---|
| سعة خرج الإشارة (طرف واحد): | 200-1000 مللي فولت | حساسية إدخال إشارة البيانات (طرف واحد): | 50mVpp |
| المواد: | المعدن | عدد القنوات: | 8 |
| درجة حرارة العمل: | 10 ~ 50 ℃ | ||
| إبراز: | عداد أخطاء PAM4 عالي السرعة,مقياس أخطاء وحدة الإرسال البصري PAM4,400G PAM4 مقياس الخطأ,Optical Transceiver Module PAM4 Error Meter,400G PAM4 Error Meter |
||

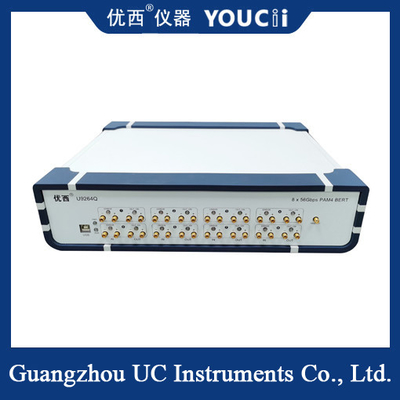

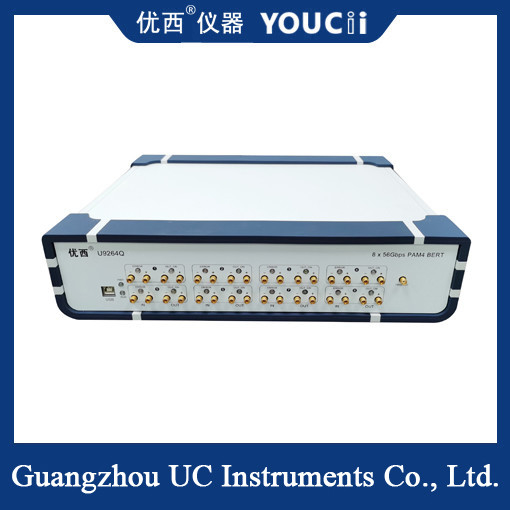

400G PAM4 عداد الأخطاء معدات وحدات جهاز الاستقبال البصري عالية السرعة
محلل خطأ 400G PAM4 هو محلل خطأ عالي الأداء مصمم لاختبار إشارات PAM4 (تعديل نطاق النبض بأربعة مستويات) بمعدلات 400G.يمكن أن تتحول NRZ (عدم العودة إلى الصفر كود) و PAM4 كود دون أي الملحقات الطرفية، مما يوفر ضمانا فعالا للإنتاج الآلي واختبار وحدات المرسلات البصرية عالية السرعة.
السمة الرئيسية
السرعة العالية والأداء العالي: يدعم مقياس الخطأ 400G PAM4 معدلات الإرسال تصل إلى 400G ، والتي يمكن أن تلبي متطلبات الاختبار لأنظمة الاتصال عالية السرعة الحالية والمستقبلية.في نفس الوقت، قدرة تحليل الأخطاء عالية الأداء يمكن أن تضمن دقة وموثوقية الاختبار.
اختبار متعدد القنوات بالتوازي: يدعم بعض أجهزة الكشف عن أخطاء PAM4 400G (مثل BERTWaveE856F) 8 قنوات بالتوازي ، مع قناة واحدة تصل إلى 28.9GBd ، مما يحسن بكثير من كفاءة الاختبار.
اختيار نوع الكود المرن: يدعم اختبار خطأ 400G PAM4 مجموعة متنوعة من أنواع كود NRZ و PAM4 ، بما في ذلك أنواع كود سلسلة PRBS (سلسلة ثنائية عشوائية وهمية) ، وأنواع كود محددة من قبل المستخدم ، إلخ.,لتلبية احتياجات مختلف سيناريوهات الاختبار.
إشارة الخروج القابلة للتعديل: يمكن تعديل نطاق إشارة الخروج ، ويمكن تحويل القطبية بحرية ، وتدعم وضعين للاختبار: توقيت ومستمر ،توفير المزيد من المرونة والراحة للاختبار.
دعم FEC: بعض أجهزة الكشف عن أخطاء 400G PAM4 (مثل BERTWaveE856F) تدعم KP4-RS (544، 514) FEC (تصحيح الأخطاء إلى الأمام) ، مما يزيد من تحسين دقة الاختبار وموثوقيته.
المعلم التقني
| لا، لا، لا | الحجة | MIN | النموذج | ماكس | الوحدة |
| 1 | وضع ترميز الإشارة | NRZ/PAM4 | |||
| 2 | معدل البيانات | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | جيجابيتس |
| 3 | نمط الرمز | PRBS7، PRBS9، PRBS11، PRBS13، PRBS15، PRBS16، PRBS23، PRBS31، USER PRBS13Q، SSPRQ، JP03A، JP03B | |||
| 4 | وقت الارتفاع والهبوط ((20% إلى 80%) | 14 | 35 | pS | |
| 5 | عكس النمط | الإشارة في نهاية الاستقبال عكس تلقائيًا | |||
| 6 | عمق إشارة الخروج (مفرد) | 200 | 800 | 1000 | mV |
| 7 | 25G RMS | 500 | 700 | fs | |
| 8 | واجهة إدخال البيانات / الإخراج | التفاضل، التوصيل الترددي، عائق 50 أوم، إمرأة 2.92 ملم SMA | |||
| 9 | مخرج الساعة | 0.2 | 6.64 | 13.28 | غيغاهرتز |
| 10 | حساسية إدخال إشارة البيانات (متفردة) | 50 | mVpp | ||
| 11 | خريطة البيانات الخارجة للعين تقاطع NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 ارتفاع العين (على طول العين) | 80 | 110 | 200 | mV |
| 13 | خطية خريطة العين PAM | 0.95 | 0.98 | 1 | |
| 14 | درجة حرارة العمل | 10 | 25 | 50 | °C |
يستخدم مقياس خطأ 400G PAM4 على نطاق واسع في تطوير وإنتاج وحدات المرسلات البصرية (مثل QSFP-DD / OSFP / QSFP28 / CFPx / CXP) ، وخاصة في اختبار منتجات 400G الموازية.بالإضافة إلى، يمكن استخدامه أيضًا في تطوير وإنتاج الأجهزة / الأنظمة الفرعية البصرية ، ومراقبة الجودة الواردة وإنتاج موردي معدات النظام ،تثبيت وإصلاح مشاكل معدات النظام، والتحقق من أداء مجموعات الكابلات.
