تفاصيل المنتج:
|
| منفذ الاتصال: | منفذ بصري | عدد القنوات: | 12 |
|---|---|---|---|
| النوع: | اختبار رمز الخطأ | درجة حرارة التخزين: | -20 ̊+70 °C |
| واجهة: | يو اس بي، لان، GPIB | درجة حرارة العلبة: | 5 ~ 45 درجة مئوية |
| النموذج: | U9210F | ||
| إبراز: | مقياس خطأ بصري من 12 قناة,مقياس الخطأ البصري 15G,622M ~ 15.0G مقياس الأخطاء البصرية,15G Optical Error Meter,622M~15.0G Optical Error Meter |
||

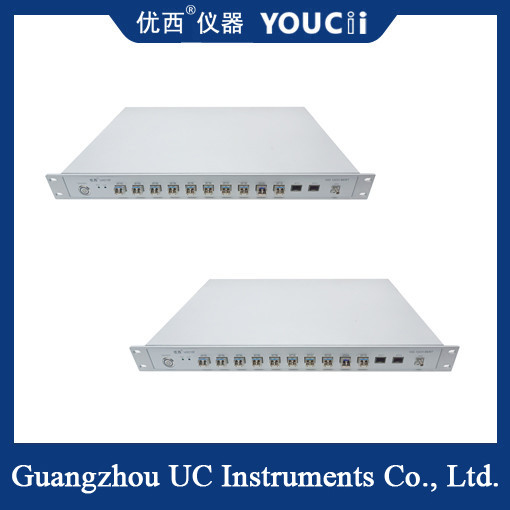

15G 12-قناة كاملة معدل عداد الأخطاء البصرية 622M ~ 15.0G بيرت
لمحة عامة عن الميزات
سرعة عالية: يتم دعم معدلات البيانات تصل إلى 15 جيجابت في الثانية لتلبية متطلبات الاختبار في أنظمة الاتصالات البصرية الحديثة عالية السرعة.
القنوات المتعددة: مع 12 قناة منفذ بصري ، يمكن لجميع القنوات مزامنة المدخلات والمخرجات ، ويمكن الكشف عن الأخطاء بالتوازي ، وتحسين كفاءة الاختبار.
اختبار السرعة الكاملة: دعم اختبار خطأ السرعة الكاملة من السرعة المنخفضة إلى السرعة العالية ، يغطي نقاط السرعة التقليدية متعددة ، مناسبة للوحدة النشطة التقليدية الحالية.
دقة عالية: مع خيار الساعة منخفض الارتجاف وقدرات الكشف عن الأخطاء عالية الدقة لضمان دقة نتائج الاختبار.
12 قناة كهربائية (لاحظ أن هذا مثال على منفذ كهربائي ، وميزات منفذ بصري متشابهة):جميع القنوات تتزامن مع المدخلات والمخرجات لتمكين الكشف المستقل عن الأخطاء.
الكشف المستمر و الدوري عن أخطاء البت: يوفر الكشف الشامل عن أخطاء البت.
دعم مجموعة متنوعة من أنواع الرموز: مثل PRBS7 ، PRBS23 ، PRBS31 ، الخ ، لتلبية احتياجات الاختبار المختلفة.
إنتاج الساعة منخفضة الارتعاش: ضمان استقرار إشارة الاختبار.
المواصفات
| لا، لا، لا | الحجة | دقيقة | النموذج | ماكس | الوحدة |
| 1 | معدل البيانات | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | جيجابيتس |
| 2 | عدد القنوات | 12 (12 منفذ قناة) | |||
| 3 | نمط الرمز | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | وقت الارتفاع والسقوط (20٪ إلى 80٪) | 18 | 23 | ps | |
| 5 | عكس النمط | يدعم عكس الإشارة في الطرفين الإرسالي والمتلقي | |||
| 6 | عمق إشارة الخروج (مفرد) | 200 | 800 | 1000 | mV |
| 7 | ضغط البيانات الخارجة (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | واجهة إدخال البيانات / الإخراج | التفاضل، الارتباط الترددي، عائق 50 أوم، SMA | |||
| 9 | مخرج الساعة | 100 | 156.25 | 156.25 | ميغاهرتز |
| 10 | حساسية إدخال إشارة البيانات (متفردة) | 0.1 | Vpp | ||
| 11 | خريطة البيانات المخرجة | 50 | 52 | 54 | % |
| 12 | درجة حرارة العمل | 10 | 25 | 50 | °C |
الاحتياطات للاستخدام
الاتصال والإعداد: عند استخدام مقياس الخطأ ، يجب توصيل معدات الاتصال البصري بشكل صحيح إلى الاختبار.ويجب تعيين المعلمات المناسبة وفقا لمتطلبات الاختبار، مثل معدل الإشارة، نوع الرمز، الخ.
المراقبة والتحليل: بعد تشغيل عداد الأخطاء ، يجب مراقبة عدد ونوع رموز الأخطاء عن كثب ، ويجب العثور على سبب رموز الأخطاء من خلال وظيفة التحليل.
التعديل والتحسين: إجراء التعديلات والتحسينات اللازمة بناءً على نتائج التحليل ، مثل استبدال الوحدات البصرية وتحسين اتصالات الألياف البصرية.
الاختبار المتكرر: من أجل التحقق من تأثير التعديل، يمكن إجراء اختبار متكرر عدة مرات لضمان موثوقية نتائج الاختبار.
