تفاصيل المنتج:
|
| نوع العرض: | شاشة LCD | فترة أخذ العينات: | 100us (10 كيلو هرتز) |
|---|---|---|---|
| متطلبات الطاقة: | 100 ~ 240 فولت تيار متردد | موصل: | FC أو حسب طلبك |
| واجهة الاتصالات: | يو إس بي، RS-232 | المواد: | المعدن |
| فترة إعادة المعايرة: | سنتان | ||
| إبراز: | عداد الطاقة البصرية للمسبار,عداد الطاقة البصرية الأربعة القنوات,عداد الطاقة البصرية الخارجي,Four Channel Optical Power Meter,External Optical Power Meter |
||

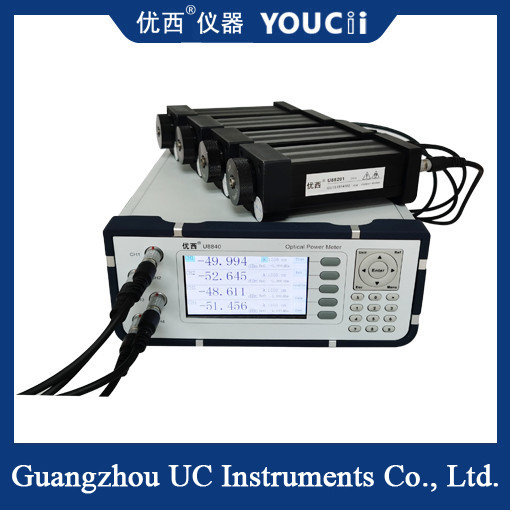

مقياس طاقة بصرية بأربع قنوات مع مسبار عرض خارجي
عادة ما يتكون مقياس الطاقة الضوئية الخارجي للفحص ذو الأربع قنوات من كاشف ضوء ومضخم ومرشح ومحول من التناظرية إلى الرقمية وميكرو معالج. في عملية القياس ،يتم استقبال الإشارة البصرية من قبل الكاشف الضوئي وتحويلها إلى إشارة كهربائية، والذي يتم معالجته بواسطة المكبر والمرشح ، ثم يتم تحويله إلى إشارة رقمية بواسطة محول التناظرية إلى الرقمية ، وأخيرا يتم معالجته وعرضه بواسطة المعالج الدقيق.
مبدأ عمل مقياس الطاقة البصرية الخارجي للمسبار ذو الأربع قنوات يعتمد على التأثير الضوئي الكهربائي ، أييتم استقبال الإشارة البصرية من قبل الكاشف الضوئي وتحويلها إلى إشارة كهربائية، ومن ثم تضخم وتصفية وترقيم من خلال الدائرة، وأخيرا قيمة الطاقة من الإشارة البصرية هو الحصول عليها.يمكن قياس قوة الإشارة البصرية لأربعة مسارات بصرية مختلفة في وقت واحد.
| النموذج | يو88201 | يو88202 | يو88203 | يو88204 |
| نوع الكاشف | قناة واحدة InGaAs | |||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| نطاق قياس الطاقة | +5-80dBm | +15- نعم -70dBm | +25- نعم -60dBm | +10- نعم -55dBm |
| فترة أخذ عينات الطاقة | ≥0.01ms | |||
| نوع الألياف التطبيقية | الألياف القياسية ذات الوضع الواحد والمتعددة الأوضاع ، قطر قلب الألياف يصل إلى 62.5 أم | |||
| دقة مطلقة | ±4% (1200 nm ~ 1610 nm) | |||
| الدقة النسبية | < 0.02 ديسيبل القيمة النموذجية | |||
| خطية الطاقة | ≤+/- 002ديسيبل (1200 nm ~ 1610 nm ، + 0 ~ -60 dBm) | |||
| خسارة العائد | > 40 ديسيبل | |||
| دورة المعايرة | 2 سنوات | |||
| واجهة الدخول البصرية | يدعم مصراع الألياف الضوئية أو إدخال رابط FC / PC | استقبال مساحة الاختبار المكتوبة | ||
| واجهة الاتصال | كابل سبعة نواة | |||
| درجة حرارة العمل | 0~+40 درجة مئوية | |||
| درجة حرارة التخزين | -30~+80°C | |||
| الأبعاد الكلية | 155ملم(إل)60ملمW,52ملم ه | |||
| الوزن | 0.5كيلوغرام | |||
باختصار ، فإن مقياس الطاقة البصرية الخارجي للمسبار ذو الأربع قنوات له خصائص قياس دقة عالية واستجابة سريعة وتصميم متعدد القنوات ، إلخ.ولها مجموعة واسعة من التطبيقات في الاتصالات البصرية، استشعار الألياف البصرية وعلوم الحياة.
