تفاصيل المنتج:
|
| نموذج الألياف: | SMF / MMF | المرفق: | FC أو حسب طلبك |
|---|---|---|---|
| حجم PD: | φ2/5/12 ملم | درجة حرارة التشغيل: | 0 +40 |
| مصدر التيار: | 100 ~ 240 فولت | عنصر الاستشعار: | InGaAs |
| المنتج: | عداد الطاقة الضوئية | ||
| إبراز: | 70dBm المسبار العاكس للطاقة البصرية,مسبار مقياس الطاقة البصرية الخارجي,PD External Optical Power Meter Probe |
||

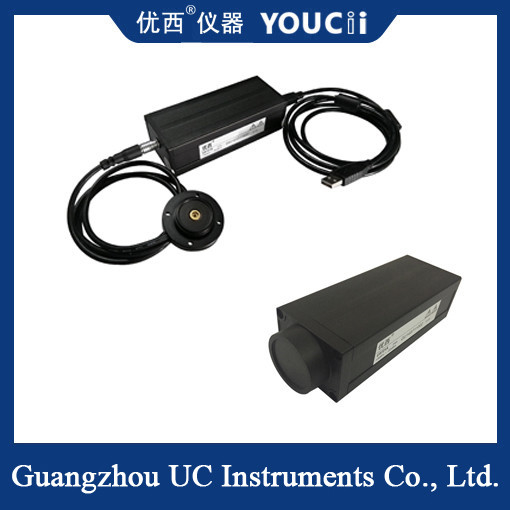

مسح سريع USB PD مقياس الطاقة البصرية الخارجي +5 ~ 70dBm
خصائص وظيفية
اتصال واجهة USB:
يتم توصيله بالكمبيوتر عبر واجهة USB لتحقيق نقل البيانات وقراءتها في الوقت الحقيقي.
دعم وظيفة التوصيل والتشغيل، وتبسيط عملية الاتصال والاستخدام.
وظيفة الفحص السريع:
مع القدرة على أخذ العينات عالية السرعة ، يمكن إكمال قياسات طاقة بصرية متعددة في وقت قصير.
وهو مناسب لسيناريوهات قياس الطاقة البصرية التي تتطلب مراقبة في الوقت الحقيقي والاستجابة السريعة.
التصميم الخارجي لـ PD:
الصور (PD) خارجية كمستشعر للضوء ، مما يسمح للمسبار بأن يكون أكثر مرونة للتكيف مع بيئات وقواعد القياس المختلفة.
كما يساعد التصميم الخارجي على حماية الديود الضوئي من الأضرار، مما يطيل عمر المسبار.
قياس دقة عالية
يستعمل المسبار جهاز تحويل كهربائي عالي الأداء، والذي يمكن أن يدرك قياس الطاقة البصرية عالية الدقة.
تغطي مجموعة واسعة من نطاقات القياس وأطوال الموجات لتلبية احتياجات قياس الطاقة البصرية المختلفة.
| النموذج | يو8721A | يو8721B | يو8721C | يو8721D | يو8721H |
| عنصر جهاز الاستشعار | INGAAs | ||||
| نطاق طول الموجة | 850 ~ 1700 nm | ||||
| طول موجة المعايرة | 850 / 980 / 1310 / 1510 ~ 1640nm المعايرة المستمرة | ||||
| نطاق الطاقة (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
فترة أخذ عينات الطاقة ((المعدل) |
100 us ((10KHz) | 10 us ((100KHz) | |||
| نوع ألياف التطبيق | القياسية SM و MM | ||||
| واجهة الإدخال البصرية | المفاصل أو الألياف العارية/محول LC/SC | ||||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | ||||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل القيمة النموذجية | ||||
| الخطيّة (القوة) | ≤ ± 0.06dB (1200 ~ 1610 nm ، + 0 ~ -60dBm) | ||||
| خسارة العائد | > 40 ديسيبل | ||||
| واجهة الاتصال | USB | +أطلق | +Trig +BNC | +أطلق | |
| فترة المعايرة | سنتان | ||||
| درجة حرارة العملية | 0 ~ +40°C | ||||
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | ||||
| الأبعاد | 52 ملم H،60 ملم W،150 ملم D | ||||
| الوزن | 1.0 كجم | ||||
يتم استخدام أجهزة المسح الضوئي الخارجية لمقياس الطاقة بالوسائط التالية:
الاتصالات بالألياف البصرية: تستخدم لقياس الطاقة البصرية في نظام الاتصالات بالألياف البصرية، ومراقبة جودة نقل الإشارة،وضمان التشغيل المستقر لنظام الاتصالات.
الاختبار البصري: يستخدم في المختبر البصري لقياس أداء الأجهزة البصرية، مثل الليزر، المضخمات البصرية، المكثفات البصرية، الخ.لتوفير دعم البيانات للبحث والتطوير البصري.
مراقبة الشبكة البصرية: تستخدم لمراقبة تغيرات الطاقة البصرية في الشبكة البصرية في الوقت الحقيقي ، واكتشاف وحل أخطاء الشبكة المحتملة في الوقت المناسب ،وضمان التشغيل المستقر للشبكة.
البحوث العلمية: في مجال البصريات والإلكترونيات الضوئية وغيرها من الأبحاث، تستخدم لقياس وتحليل التغيرات وخصائص الطاقة البصرية،تعزيز التقدم العلمي والابتكار التكنولوجي في المجالات ذات الصلة.
