تفاصيل المنتج:
|
| نوع الكاشف: | InGaAs | البعد: | 112 X66 X30 ملم |
|---|---|---|---|
| معايرة الطول الموجي: | 850 نانومتر ~ 1700 نانومتر | عدد القنوات: | 1 |
| نموذج الألياف: | SMF / MMF | الجودة: | جودة عالية |
| المنتج: | عداد الطاقة الضوئية | ||
| إبراز: | -70dBm وحدة عداد الطاقة البصرية,وحدة القياس الضوئي للطاقة المصغرة,وحدة قناة واحدة لقياس الطاقة البصرية,Mini Optical Power Meter Module,Single Channel Optical Power Meter Module |
||

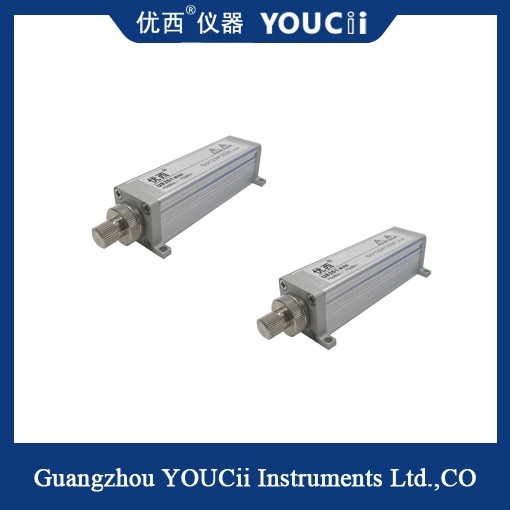

وحدة قياس طاقة البصرية الصغيرة ذات القناة الواحدة +7 ~ -70dBm
ويتم استخدام وحدة قياس الطاقة الضوئية الصغيرة ذات القناة الواحدة بشكل رئيسي لقياس الطاقة المطلقة للإشارة الضوئية أو الخسارة النسبية للطاقة الضوئية من خلال قسم من الألياف الضوئية.يمكن أن يساعد المستخدمين بسرعة ودقة تقييم جودة نقل الألياف الضوئية وضمان استقرار وموثوقية نظام الاتصالات.
الحجم المدمج: يجعل التصميم المصغّر الوحدة سهلة الحمل والتشغيل، مناسبة للاستخدام في بيئات معقدة مثل الارتفاع العالي والحقل.
قياس قناة واحدة: قياس الطاقة البصرية من خلال قناة واحدة يسهل عملية التشغيل ويحسن كفاءة القياس.
قياس دقة عالية: يتم استخدام وحدات الدوائر المتكاملة المتقدمة والديودات الضوئية لضمان دقة واستقرار نتائج القياس.
معايرة أطوال موجة متعددة: نقاط معايرة أطوال موجة تقليدية مدمجة (مثل 1310nm ، 1490nm ، 1550nm ، إلخ) ، مع دعم معايرة أطوال موجة مخصصة ،لتلبية احتياجات مختلف سيناريوهات التطبيق.
العمر الطويل: استخدام تصميمات توفير الطاقة والبطاريات الليثيوم القابلة لإعادة الشحن (أو البطاريات الجافة) لضمان احتياجات الاستخدام على المدى الطويل.
سهولة التشغيل: يمكن إكمال مهمة القياس عن طريق تشغيل زر بسيط ، ويتم دعم وظيفة التصنيف التلقائي الصفر ، مما يقلل من صعوبة التشغيل.
المواصفات
| النموذج | U8201MINI |
| عنصر جهاز الاستشعار | INGAAs |
| نطاق طول الموجة | 850 ~ 1700 nm |
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm |
| نطاق الطاقة (dBm) | +7 ~ -70 ديسيبل |
| فترة أخذ عينات الطاقة ((المعدل) | 1 ms ((1KHz) |
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب |
| واجهة الإدخال البصرية | FC/PC أو FC/APC |
| عدم اليقين المطلق (الدقة) في الحالة المرجعية | ± 4% (1200 nm ~ 1610 nm) |
| عدم اليقين النسبي (الدقة) في الحالة المرجعية | < 0.02 ديسيبل نموذجي |
| الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر، 5 ~ -50 ديسابيل) |
| خسارة العائد | > 40 ديسيبل |
| واجهة الاتصال | RS232 |
| فترة المعايرة | سنتان |
| درجة حرارة العملية | 0 ~ +40°C |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية |
| الأبعاد | 37 ملم غرباً، 25 ملم شمالاً، 115 ملم غرباً |
| الوزن | 0.2 كجم |
وحدة القياس البصرية الصغيرة ذات القناة الواحدة مناسبة للسيناريوهات التالية:
وضع صندوق الاتصالات: يستخدم لقياس فقدان ومستوى الطاقة البصرية لربطات الألياف البصرية أثناء بناء وصيانة أنظمة الاتصالات بالألياف البصرية.
صيانة الجهاز: فحص دوري وصيانة أجهزة الاتصال بالألياف الضوئية لضمان عملها العادي وجودة الاتصال.
البحث والإنتاج: يستخدم لقياس خصائص الطاقة والخسارة للإشارات البصرية أثناء البحث والإنتاج البصري.
