تفاصيل المنتج:
|
| عرض: | شاشة LCD | عنصر الاستشعار: | InGaAs |
|---|---|---|---|
| المواد: | المعدن | نوع الألياف: | الألياف SM MM |
| الضمان: | سنة واحدة | درجة حرارة التشغيل: | 0 ~ + 40 درجة |
| فترة إعادة المعايرة: | سنتان | ||
| إبراز: | عداد الطاقة البصرية الاقتصادي,عداد الطاقة البصرية لجهاز BNC,عداد الطاقة البصرية القناة الواحدة,BNC Interface Optical Power Meter,Single Channel Optical Power Meter |
||

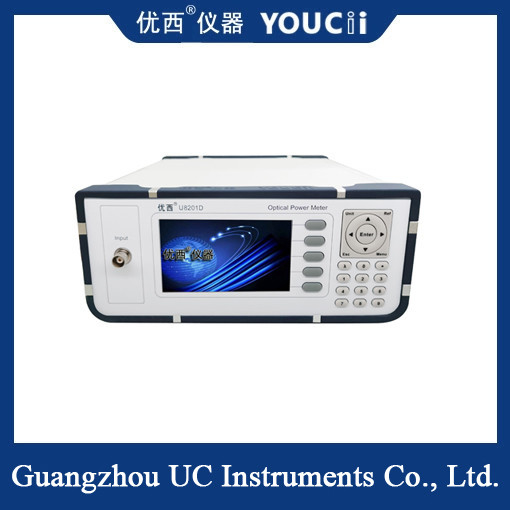

مقياس طاقة ضوئية اقتصادي بواجهة BNC أحادية القناة
يعتمد مبدأ عمل مقياس الطاقة الضوئية الاقتصادي أحادي القناة على التأثير الكهروضوئي وتكنولوجيا معالجة الإشارات. عندما تدخل إشارة الضوء إلى مؤقت الطاقة الضوئية، يتم استقبالها أولاً بواسطة كاشف ضوئي (مثل الصمام الثنائي الضوئي). يقوم الكاشف الضوئي بتحويل إشارة الضوء المستلمة إلى إشارة كهربائية، والتي يتم بعد ذلك تضخيمها بواسطة مضخم. يتم تحويل الإشارة المضخمة إلى إشارة رقمية بواسطة محول تناظري إلى رقمي ومعالجتها بواسطة متحكم دقيق أو معالج إشارات رقمية. أخيرًا، يتم عرض الإشارة المعالجة في شكل رقمي على الشاشة، مما يمثل القيمة العددية للطاقة الضوئية.
الخصائص الوظيفية
قياس دقيق: يمكن قياس حجم الطاقة الضوئية مباشرة، ويمكن تقييم فقدان وأداء الوصلة الضوئية عن طريق مقارنة القياس.
واجهات متعددة: عادة ما تكون مجهزة بمجموعة متنوعة من تصميمات الواجهات، مثل FC و SC و ST، وما إلى ذلك، لتلبية احتياجات توصيل الألياف الضوئية المختلفة.
عمر بطارية طويل: تدعم بطارية الليثيوم القابلة لإعادة الشحن المدمجة وقت عمل مستمر طويل، وهو أمر مريح للاستخدام والقياس الميداني.
واجهة سهلة الاستخدام: واجهة سهلة الاستخدام ومطالبات التشغيل تجعل عملية القياس أسهل وأكثر ملاءمة.
| رقم الموديل | U8201 | U8202 | U8204 | U820XH |
| عدد القنوات | 1 | 2 | 4 | X |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |||
| طول الموجة المعايرة | 850/980/1310/1490/1550/1610 نانومتر | |||
| نوع الألياف التطبيقية | SM و MM القياسية حتى حجم قلب 62.5 ميكرومتر | |||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4% (1200 نانومتر ~ 1610 نانومتر) | |||
|
نسبي عدم اليقين (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي | |||
| الخطية (الطاقة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0~ -50dBm) | |||
| فقدان العودة | ＞ 40 ديسيبل | |||
| درجة حرارة التشغيل | 0 ～ +40℃ | |||
| درجة حرارة التخزين | -30 ～ +80℃ | |||
| فترة إعادة المعايرة | 2 سنوات | |||
| الأبعاد | 245 مم عرض، 105 مم ارتفاع، 320 مم عمق | |||
| الوزن | 2.0 كجم | |||
مجال التطبيق
تستخدم مقاييس الطاقة الضوئية الاقتصادية أحادية القناة على نطاق واسع في المجالات التالية:
الاتصالات الضوئية: تستخدم لقياس أداء الأجهزة الضوئية وتقييم جودة الإرسال لوصلات الألياف الضوئية.
بناء وصيانة الكابلات الضوئية: تستخدم لقياس فقدان توصيل الكابلات الضوئية، والتحقق من الاستمرارية، وما إلى ذلك.
إرسال الألياف الضوئية والاستشعار: تستخدم لمراقبة تغير الطاقة الضوئية أثناء إرسال الألياف الضوئية وتقييم أداء مستشعرات الألياف الضوئية.
