تفاصيل المنتج:
|
| أطوال موجية معايرة: | 850 نانومتر، 980 نانومتر، 1300 نانومتر، 1310 نانومتر، 1490 نانومتر، 1550 نانومتر، 1625 نانومتر | المنتج: | عداد الطاقة الضوئية |
|---|---|---|---|
| نطاق القياس: | -65 ديسيبل إلى +10 ديسيبل | واجهة الاتصالات: | USB، + تريج، RS232، لان |
| درجة حرارة التخزين: | -20 درجة مئوية إلى 70 درجة مئوية | الضمان: | سنة واحدة |
| عدد القنوات: | 4 | ||
| إبراز: | مقياس الطاقة البصرية ذو 4 قنوات,عداد الطاقة البصرية الذي يتم التحكم به بواسطة جهاز كمبيوتر,مقياس الطاقة البصرية المدمج في المسبار,PC-Controlled Optical Power Meter,Built-In Probe Optical Power Meter |
||

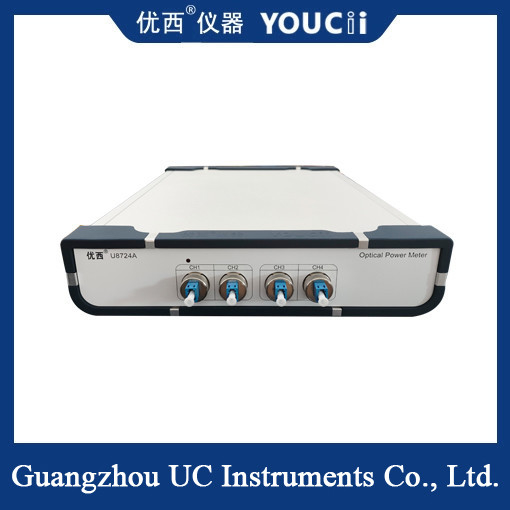

4-قناة جهاز تحكم الكمبيوتر المحمول LC محول مقياس الطاقة البصرية مع المسبار المدمج
يتكون مقياس الطاقة البصرية ذو الأربع قنوات بشكل رئيسي من الكاشف الضوئي، والمضخم، والمرشح، والمحول التناظري إلى الرقمي، والمعالجة الدقيقة. في عملية القياس،يتم استقبال الإشارة البصرية من قبل الكاشف الضوئي وتحويلها إلى إشارة كهربائية، والذي يتم معالجته بواسطة المكبر والمرشح ، ثم يتم تحويله إلى إشارة رقمية بواسطة محول التناظرية إلى الرقمية ، وأخيرا يتم معالجته وعرضه بواسطة المعالج الدقيق.هذه العملية تضمن دقة القياس والاستقرار.
الخصائص والمزايا
حساسية عالية: يحتوي مقياس الطاقة البصرية ذو الأربع قنوات على حساسية عالية للغاية ويمكنه الكشف عن مستويات إشارة أولية ضعيفة للغاية للتتبع في الوقت الحقيقي وزيادة مستويات الإشارة.
دقة عالية: مع الكترونيات التناظرية عالية الأداء المثلى وتقنية قمع الضوضاء،أجهزة قياس الطاقة البصرية ذات الأربع قنوات توفر مستويات إشارة صفر منخفضة للغاية ومستقرة ودقة قصوى على نطاق الطاقة بأكملها.
القياس متعدد القنوات: يمكن لمقياس الطاقة البصرية ذو الأربع قنوات قياس الإشارة البصرية لأربع قنوات في وقت واحد ، مما يحسن بكثير من كفاءة القياس.
نطاق ديناميكي كبير: لديه نطاق ديناميكي عميق ، ويمكن أن يتكيف مع احتياجات قياس إشارة الضوء المختلفة.
Sالخصم
| # النموذج # | U8724A | U8724H | U8724C |
| عنصر جهاز الاستشعار | INGAAs | ||
| نطاق طول الموجة | 850 ~ 1700 nm | ||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm المعايرة المستمرة |
|
| نطاق الطاقة | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| فترة أخذ العينات | 100us (10KHz) | 10 أوس (100 كيلو هرتز) | |
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | ||
| عدم اليقين (الدقة) | ± 4% (1200 nm ~ 1610 nm) | ||
| عدم اليقين النسبي (الدقة) | < 0.02 ديسيبل نموذجي | ||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -60 ديسيبل) | ||
| خسارة العائد | >40 ديسيبل | ||
| واجهة الاتصال | RS232، USB، التحكم بواسطة الكمبيوتر | ||
| درجة حرارة العملية | 0 ️ +40°C | ||
| درجة حرارة التخزين | -30 ️ +80°C | ||
| فترة إعادة المعايرة | سنتان | ||
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 320 ملم غرباً | ||
| الوزن | 3.0 كجم | ||
مجال التطبيق
الاتصالات البصرية: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsفي نفس الوقت ، يمكن استخدامه أيضًا لاختبار موصلات الألياف البصرية ، وتخفيف الألياف البصرية ، إلخ.
استشعار الألياف الضوئية: في مجال استشعار الألياف الضوئية ، يمكن استخدام مقياس طاقة ضوئية من أربع قنوات لقياس درجة الانحناء واتجاه الانحناء للألياف الضوئية ،بحيث تعكس تغير درجة حرارة الكائن المقاسوبالإضافة إلى ذلك، لديها أيضا مجموعة واسعة من التطبيقات في أجهزة استشعار الضغط وأجهزة استشعار الإجهاد.
علوم الحياة: في مجال علوم الحياة، يمكن استخدام مقاييس الطاقة البصرية ذات الأربع قنوات للقياسات الخلوية والجزيئية. على سبيل المثال، في قياس البروتين،يمكن استخدام مقياس طاقة بصري أربع قنوات لقياس قيمة امتصاص العينة، وبالتالي حساب تركيز البروتين في العينة.
