تفاصيل المنتج:
|
| نطاق قياس الطاقة: | 10 ~ -65 ديسيبل | أطوال موجية معايرة: | 850 نانومتر، 980 نانومتر، 1300 نانومتر، 1310 نانومتر، 1490 نانومتر، 1550 نانومتر، 1625 نانومتر |
|---|---|---|---|
| درجة حرارة التخزين: | -20 درجة مئوية إلى 60 درجة مئوية | عنصر الاستشعار: | InGaAs |
| درجة حرارة التشغيل: | 0 + 40 ℃ | الضمان: | سنة واحدة |
| فترة أخذ العينات: | 100us (10 كيلو هرتز) | ||
| إبراز: | مقياس طاقة بصرية عالي الدقة,مقياس طاقة بصرية أربع قنوات,مقياس الطاقة البصرية في الميناء,Four-Channel Optical Power Meter,LC Port Optical Power Meter |
||

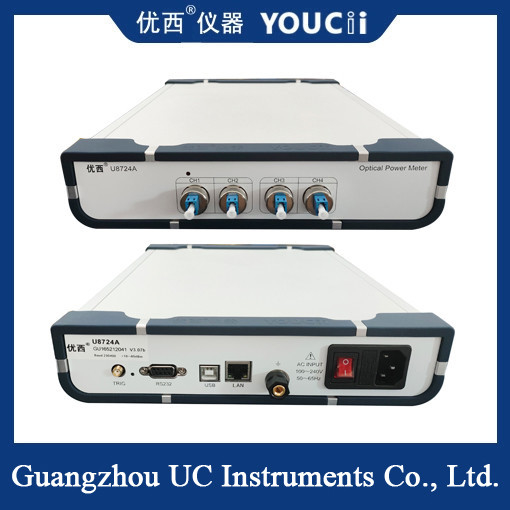

مقياس الطاقة الضوئية بمنفذ LC أربع قنوات +10 ~ -65dBm
مبدأ عمل مقياس الطاقة الضوئية السريع المقطع بأربع قنوات هو تحويل الإشارات الضوئية إلى إشارات كهربائية عن طريق التشتت والاستيعاب.الكاشف يحول إشارة الضوء إلى إشارة كهربائية، ثم يستخدم الدائرة لقياس وتضخيم الإشارة، حتى لو كان الإشارة الضعيفة يمكن قياسها بدقة، وتحويل معدل النجاح أو الطاقة.
الخصائص التقنية
قياس متعدد القنوات: يسمح تصميم القنوات الأربع بقياس إشارات بصرية متعددة في وقت واحد ، مما يحسن من كفاءة القياس.
الفحص السريع: مع وظيفة الفحص السريع ، يمكن أن تلتقط بسرعة تغيير الإشارة البصرية ، وهو مناسب لسيناريوهات القياس الديناميكية.
دقة عالية: استخدام كاشف دقة عالية ودوائر قياس لضمان دقة نتائج القياس.
مجموعة واسعة من الأطوال الموجية: تدعم مجموعة متنوعة من الأطوال الموجية لقياس إشارة الضوء ، لتلبية متطلبات التطبيقات المختلفة.
Sالخصم
| # النموذج # | U8724A | U8724H | U8724C |
| عنصر جهاز الاستشعار | INGAAs | ||
| نطاق طول الموجة | 850 ~ 1700 nm | ||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm المعايرة المستمرة |
|
| نطاق الطاقة | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| فترة أخذ العينات | 100us (10KHz) | 10 أوس (100 كيلو هرتز) | |
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | ||
| عدم اليقين (الدقة) | ± 4% (1200 nm ~ 1610 nm) | ||
| عدم اليقين النسبي (الدقة) | < 0.02 ديسيبل نموذجي | ||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -60 ديسيبل) | ||
| خسارة العائد | >40 ديسيبل | ||
| واجهة الاتصال | RS232، USB، التحكم بواسطة الكمبيوتر | ||
| درجة حرارة العملية | 0 ️ +40°C | ||
| درجة حرارة التخزين | -30 ️ +80°C | ||
| فترة إعادة المعايرة | سنتان | ||
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 320 ملم غرباً | ||
| الوزن | 3.0 كجم | ||
مجال التطبيق
الاتصالات البصرية: تستخدم لقياس قوة الإخراج والخسارة والمعايير الأخرى لمعدات الاتصالات البصرية ، وهو أمر مهم للغاية لتحسين جودة واستقرار الاتصالات.
استشعار الألياف الضوئية: يستخدم على نطاق واسع في مجال استشعار الألياف الضوئية مثل مستشعر درجة الحرارة ومستشعر الضغط ومستشعر التوتر ،ويعكس تغير الكمية الفيزيائية للجسم المقاس عن طريق قياس درجة الانحناء واتجاه الانحناء من الألياف الضوئية.
علوم الحياة: في مجال القياسات الخلوية والجزيئية في علوم الحياة، مثل قياسات البروتين،يمكن استخدام مقياس طاقة بصري أربع قنوات لقياس قيمة امتصاص العينة، وبالتالي حساب تركيز البروتينات في العينة.
معالجة الليزر: تستخدم لاختبار الليزر وطاقتها الإخراجية لتحديد موثوقية وسلامة عملية المعالجة.
مجالات البحث: تستخدم لقياس ومعايرة كثافة الضوء في التجارب البصرية ، وتحليل الأداء الضوئي في أبحاث مواد المحفز.
