تفاصيل المنتج:
|
| الوزن: | 3 كجم | واجهة الاتصالات: | RS232 ، USB |
|---|---|---|---|
| فترة إعادة المعايرة: | سنتان | طول الموجة: | 1310,1490,1550,1625 نانومتر |
| نوع الألياف الضوئية: | الألياف أحادية الوضع | فترة أخذ العينات: | 100us (10 كيلو هرتز) |
| مصدر التيار: | 100 ~ 240 فولت | ||
| إبراز: | عداد الطاقة البصرية المدمجة,عداد الطاقة البصرية القناة المزدوجة,مقياس الطاقة البصرية للمسبار الخارجي,Dual Channel Optical Power Meter,External Probe Optical Power Meter |
||

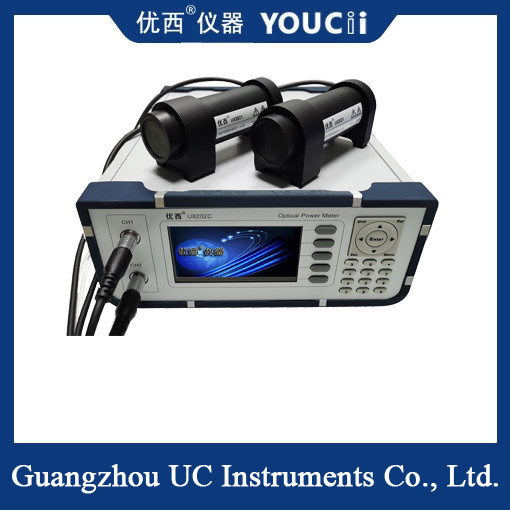

عداد الطاقة الضوئية المكلفة ذات القناة المزدوجة
مقياس الطاقة الضوئية للمسبار الخارجي مزدوج القناة هو أداة اختبار دقة مصممة لقياس مستويات الطاقة الضوئية عند أطوال موجة محددة.
مبدأ العمل من قناة مزدوجة المسبار الخارجي مقياس الطاقة البصرية يعتمد أساسا على تأثير الكهرباء الضوئية.يمتص المسبار البصري الإشارة البصرية ويحولها إلى إشارة كهربائية، ثم يتم تضخيم الإشارة بواسطة المضخم ، ثم يتم تحويل معالج الإشارة ومعالجتها من التناظرية إلى الرقمية ، وأخيراً يتم عرض قيمة الطاقة البصرية على الشاشة.بسبب تصميم القناة المزدوجة، فمن الممكن قياس الطاقة البصرية في طول موجين مختلفين في نفس الوقت أو أداء مهام قياس معقدة أخرى.
| # النموذج # | UC8202C+UC82021 | UC202C+ 2xUC82021 | UC202C+UC82023 | UC8202C+ 2xUC82023 |
| عدد القنوات | 1 | 2 | 1 | 2 |
| نطاق الطاقة | +10 ~ -65dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
|
فترة أخذ عينات الطاقة ((المعدل) |
100 us ((10KHz) | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | |||
|
عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -60 ديسيبل) | |||
| خسارة العائد | > 40 ديسيبل | |||
| واجهة الاتصال | RS232، USB، التحكم بواسطة الكمبيوتر الشخصي (RJ45 خيار) | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | عامين | |||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | |||
| الوزن | 3.5 كجم | |||
السمة الرئيسية
دقة عالية: يحتوي مقياس الطاقة البصرية للمسبار الخارجي المزدوج القناة على دقة عالية ويمكنه قياس مستوى الطاقة للإشارة البصرية بدقة.
الاستجابة السريعة: يستجيب الجهاز بسرعة ويمكنه التقاط تغير إشارة الضوء في الوقت المناسب.
وضع مرن: تصميم المسبار الخارجي يسمح للأداة بالتكيف بمرونة أكبر مع بيئات اختبار ومتطلبات مختلفة.
قياس طول الموجات المتعددة: يسمح تصميم القناة المزدوجة بقياس الطاقة البصرية في وقت واحد في طولين مختلفين للموجات ، مما يزيد من كفاءة الاختبار.
