تفاصيل المنتج:
|
| البعد الشامل: | 235 × 85 × 320 | درجة حرارة العلبة: | 5 ~ 45 درجة مئوية |
|---|---|---|---|
| البعد: | 1U | القنوات: | 4 |
| مخصصة: | متاحة | أقصى جهد الإخراج: | 5 فولت |
| درجة حرارة التخزين: | -20 ̊+70 °C | ||
| إبراز: | مقياس الخطأ الدقيق,مقياس أخطاء الاستقرار العالي,100G عداد أخطاء متعدد المعدات,High Stability Error Meter,100G Multi Rate Error Meter |
||

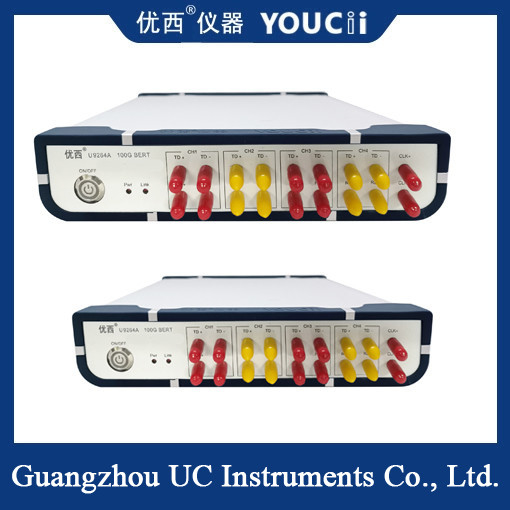

4 قناة 100G عداد أخطاء متعدد المعدات مع استقرار عال ودقة عالية
دعم متعدد القنوات ومتعدد المعدلات:
الجهاز يحتوي على أربع قنوات اختبار مستقلة ويمكنه إجراء أربعة اختبارات خطأ مستقلة في نفس الوقت.
دعم مجموعة متنوعة من اختبارات السرعة ، مثل 10G ، 25G ، 28G ، إلخ ، لتلبية متطلبات اختبار أجهزة السرعة المختلفة.
دقة عالية واستقرار:
عادة ما تكون الأجهزة عالية الدقة والاستقرار لضمان دقة وموثوقية نتائج الاختبار.
مجهزة بخوارزميات اختبار متقدمة ودوائر لتحسين دقة وكفاءة الكشف عن الأخطاء.
هناك أنواع متعددة من الرموز:
دعم PRBS (سلسلة ثنائية عشوائية وهمية) وأنواع أخرى من اختبارات الشفرة.
يوفر قدرات برمجة محددة من قبل المستخدم لتتناسب مع سيناريوهات الاختبار والاحتياجات المختلفة.
التصميم المتكامل:
مولد الرموز، كاشف الأخطاء، مصدر الساعة ووظائف أخرى متكاملة.
مجهزة بشاشة تعمل باللمس واجهة تشغيل مريحة ، تبسط عملية الاختبار وتحسين كفاءة الاختبار.
تحليلات قوية
يمكن تحليل رمز الخطأ، مثل توزيع رمز الخطأ ونوع رمز الخطأ.
توفير عرض مرئي لنتائج الاختبار، مثل خرائط العين، لتحسين أداء أنظمة الاتصالات الرقمية.
Sالخصم
| الحجة | دقيقة | النموذج | ماكس | الوحدة | ملاحظة |
| المعلم العالمي | |||||
| فولتاج التزويد | 100 | 220 | 240 | V | التيار المتناوب، 50-60 هرتز |
| تبديد الطاقة | 20 | W | |||
| نطاق درجة حرارة التشغيل | 0 | 55 | °C | ||
| الأبعاد الكلية | 235 × 85 × 320 | ملم | |||
| كاشف أخطاء الكود (ED) | |||||
| نطاق مستوى المدخلات | 100 | | 1200 | mVppd | المدخلات التفاضلية، وربط التيار المتردد |
| نطاق معدل الدخول | 9.953 | | 28.05 | جيجابيتس | |
| ميناء الاتصال | SFP28،SFP+ | الفرق، اللوحة الأمامية | |||
| أنواع الرموز المدعومة |
PRBS 2n-1، n=7, 9, 10, 11, 15،23، 31، ما يصل إلى 40 بت/ش، محددة من قبل المستخدم |
معدل 9.953 إلى 14.025Gbps | |||
| الـ PRBS 2n-1، n=9, 15, 31 | السرعة 25~28.05 جيجابيت | ||||
سيناريو التطبيق
يتم استخدام عداد الأخطاء متعدد المعدلات 100G من 4 قنوات على نطاق واسع في مجالات نظام الاتصالات ، ونقل الألياف الضوئية ، واتصالات البيانات ومعالجة الإشارات الرقمية. على وجه التحديد ،يمكن استخدامه:
اختبار أداء واستقرار وحدات المرسلات البصرية مثل CFP2 و CFP4 و QSFP28 و وحدات المرسلات البصرية عالية السرعة الأخرى.
الكشف عن معدل خطأ البتات للأجهزة الكهروضوئية مثل TOSA و ROSA.
تقييم الأنظمة الرقمية: تستخدم لتقييم أداء الدوائر المتكاملة عالية السرعة ، لوحات الدوائر المطبوعة ، الوحدات الإلكترونية ، الأنظمة الفرعية ، والأنظمة بأكملها.
تصميم الطائرة الخلفية عالية السرعة: تستخدم لاختبار سلامة الإشارة ومعدل خطأ البت في الحافلات المتسلسلة وتصميمات الطائرة الخلفية عالية السرعة.
تثبيت الشبكة وإصلاح الأخطاء: تستخدم لتحديد موقع وتصحيح رموز الأخطاء أثناء تثبيت وشبكة نقل بصرية وإصلاح الأخطاء.
