تفاصيل المنتج:
|
| نطاق الإدخال البصري: | +3 ~ -15DBM | المواد: | المعدن |
|---|---|---|---|
| الحجم: | 1U | الساعة تستعيد نسبة تقسيم التردد: | 2/4/8/16/32/64 |
| درجة حرارة العمل: | -40 ~ 85 درجة | ارتعاش الإخراج （10.3125 جيجابت في الثانية）: | 10 قطعة |
| الخروج الساعة الكهربائية: | 600MVPP | ||
| إبراز: | معدات اختبار الاتصالات بسرعة 15 جيجابت في الثانية,معدات اختبار الاتصالات عالية السرعة,معدات اختبار الاتصالات CDR بمعدل كامل,High-speed Communication Test Equipment,Full Rate CDR Communication Test Equipment |
||

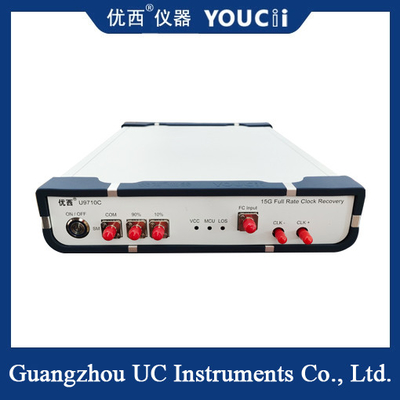

معدات اختبار الاتصالات عالية السرعة 15Gbps
أداة استرداد الساعة 15Gbps كاملة المعدل هي جهاز اختبار رئيسي يستخدم في أنظمة الاتصالات عالية السرعة (مثل الاتصالات البصرية ، اتصالات مراكز البيانات ، إلخ).وظيفتها الأساسية هي استخراج إشارات الساعة من تدفقات البيانات عالية السرعة لضمان أن الطرف المتلقي يمكن أن فك شفرة البيانات بشكل صحيح.
U9710C CDR معمخصصة لخدمة أجهزة التشغيل، والتي هي مناسبة لـ SFP مغلفة SFP التقليدية، SFP +، OLT SFP والوحدات الضوئية الأخرى.واجهة FC البصرية لاستقبال الإشارات البصرية إلى إشارات كهربائيةثم استخراج وإخراج ساعة الإشارة الكهربائية. تستخدم إشارة الساعة بشكل رئيسي لإشارة إطلاق أوسيلوسكوب.
Tإيكنيك(ب)أرامترات
|
البند |
Tإيكنيك(ب)أرامترات |
(ماكس) |
دقيقة. |
الوحدة |
|
1 |
نطاق معدل البيانات (نقطة معدل البيانات) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
جيجابيتس |
|
|
3 |
نطاق طول الموجة: وضع واحد (الأنماط المتعددة اختيارية) |
1610(1310) |
1310(850) |
nm |
|
4 |
نطاق المدخلات البصرية |
+3 |
-15 |
dBm |
|
5 |
الساعة تستعيد نسبة تقسيم التردد |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
الخروج الساعة الكهربائية |
600(القيمة النموذجية) |
mVpp |
|
|
7 |
الساعة ترتفع وقت (((OC-192)(20٪ ~ 80٪) |
33.1 |
22.2 |
ps |
|
8 |
وقت انخفاض الساعةOC-192)(80%~20%) |
33.7 |
23.9 |
ps |
|
9 |
(إخراج الارتعاش)10.3125 جيجابايت في الثانية) |
1.0 (القيمة النموذجية) |
ps |
|
|
10 |
تردد الساعة10.3125 جيجابايت في الثانية) |
5.156/2.578/1.289/0.644/0.322 |
غيغاهرتز |
|
|
11 |
الكشف عن فقدان الإشارة الداخلية ((LOS) |
128(تحميل) |
5(المرونة) |
mV |
|
12 |
فولتاج مصدر الطاقة (فولتاج مدخل مصدر الطاقة الخارجي) |
5.5 |
4 |
V |
|
13 |
درجة حرارة العمل |
85 |
-40 |
°C |
سيناريوهات تطبيق نموذجية
البحث والتطوير وإنتاج الوحدات البصرية
في اختبار الوحدات البصرية 10G/25G ، يتم استخدام أداة استرداد الساعة لاستخراج إشارة الساعة في الطرف الإرسالي للتحقق من جودة نمط العين ،أداء الجيتر ومعدل خطأ البت للوحدة.
يتم استخدامه جنبا إلى جنب مع أوسيلوسكوب أخذ العينات (مثل Tektronix DSA8300) أو اختبار معدل الخطأ قليلا (مثل Anritsu MP1900A).
اختبار الروابط عالية السرعة
في مراكز البيانات أو محطات قاعدة 5G ، يتم استخدامها لاختبار سلامة الإشارة للخطوط الخلفية عالية السرعة أو الكابلات أو الموصلات.
من خلال استعادة إشارة الساعة، يتم تحليل خسارة الإدراج، وفقدان العودة والإشارة المتقاطعة في الرابط.
اختبار الامتثال للبروتوكول
تحقق مما إذا كان الجهاز يتوافق مع متطلبات استعادة الساعة في معايير IEEE 802.3ba (40G/100G Ethernet) أو ITU-T G.709 (OTN).
