تفاصيل المنتج:
|
| Wavelength range: | 800~1650nm | Optical output range: | +5~-15dBm |
|---|---|---|---|
| Clock output jitter: | 1ps | Spectroscopic ratio: | 10%，90% |
| Electrical interface type: | 18GHz SMA | Material: | Metal |
| Clock output frequency division: | 2 / 4 / 8 / 16 / 32 / 64 |

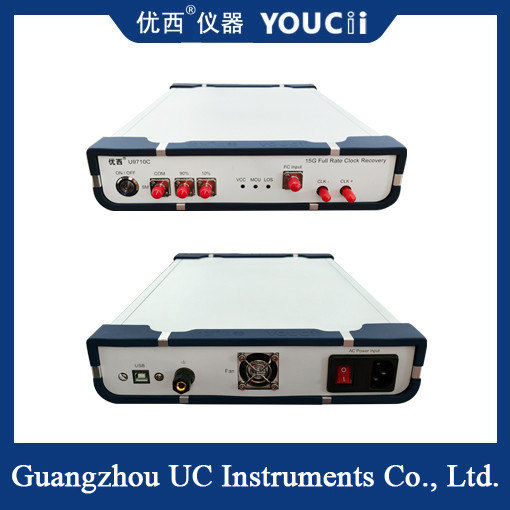

15 جيجابت في الثانية معدل كامل يوفر أجهزة إشارة استعادة الساعة
يستخدم U9710C CDR (استعادة الساعة) بشكل أساسي لتوفير إشارة استعادة الساعة في بيئة الاختبار دون تشغيل الساعة، وذلك لاستخدام مذبذب أخذ العينات لاختبار مخطط العين البصري للجهاز. التطبيق النموذجي هو اختبار معدات الشبكات البصرية أو منتج BOB في تطبيق PON. نظرًا لأن جهاز القياس الضوئي نفسه لا يحتوي على خرج ساعة تقسيم التردد، فمن الضروري استعادة إشارة الساعة لتشغيل مذبذب أخذ العينات عند اختبار مخطط العين البصري.
المؤشرات الفنية الرئيسية
تحمل الارتعاش: يجب أن يفي بمعايير مثل ITU-T G.8251 و IEEE 802.3. عادةً، يُطلب أن يكون تحمل الارتعاش المدخل عند مستوى UI (الفاصل الزمني للوحدة) (مثل ±0.5UI).
الارتعاش الناتج: يجب أن يكون ارتعاش ساعة الاستعادة أقل من مستوى 100fs (فيمتو ثانية) لضمان دقة اختبار الأجهزة المتدفقة مثل أجهزة اختبار معدل الخطأ ومذبذبات التردد.
الحساسية: يدعم إدخال الإشارة الضوئية منخفضًا مثل -15 DBM (عبر وحدة التحويل الكهروضوئي) أو إدخال إشارة كهربائية بمستوى MV.
عرض النطاق الترددي للحلقة: يتراوح النطاق القابل للتعديل عادةً من 100 كيلو هرتز إلى 20 ميجاهرتز لاستيعاب خصائص الإشارة المختلفة ومتطلبات الاختبار.
Technical Parameters
|
العنصر |
Technical Parameters |
الحد الأقصى. |
الحد الأدنى. |
الوحدة |
|
1 |
نطاق معدل البيانات (نقطة معدل البيانات) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
جيجابت في الثانية |
|
|
3 |
نطاق الطول الموجي: وضع واحد (أوضاع متعددة اختيارية) |
1610(1310) |
1310(850) |
نانومتر |
|
4 |
نطاق الإدخال البصري |
+3 |
-15 |
dBm |
|
5 |
الساعة تستعيد نسبة تقسيم التردد |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
إخراج سعة الساعة الكهربائية |
600(القيمة النموذجية) |
mVpp |
|
|
7 |
وقت صعود الساعة(OC-192)(20%~80%) |
33.1 |
22.2 |
ps |
|
8 |
وقت هبوط الساعة(OC-192)(80%~20%) |
33.7 |
23.9 |
ps |
|
9 |
الارتعاش الناتج(10.3125 جيجابت في الثانية) |
1.0 (القيمة النموذجية) |
ps |
|
|
10 |
تردد الساعة(10.3125 جيجابت في الثانية) |
5.156/2.578/1.289/0.644/0.322 |
جيجاهرتز |
|
|
11 |
كشف فقدان الإشارة الداخلية (LOS) |
128 (الحمل الزائد) |
5(الحساسية) |
mV |
|
12 |
جهد إمداد الطاقة (جهد إدخال إمداد الطاقة الخارجي) |
5.5 |
4 |
V |
|
13 |
درجة حرارة التشغيل |
85 |
-40 |
℃ |
يعد جهاز استعادة الساعة بمعدل كامل 15 جيجابت في الثانية جهازًا أساسيًا في اختبار الاتصالات عالي السرعة، وتؤثر أدائه بشكل مباشر على موثوقية نتائج الاختبار. عند تحديد النموذج، يجب مراعاة نطاق المعدل وأداء الارتعاش بشكل شامل.
