تفاصيل المنتج:
|
| نطاق معدل البيانات: | 11.3 ~ 0.155 جيجابت في الثانية | نطاق استعادة الساعة: | 155 ميجابايت / ثانية إلى 11 جيجابت / ثانية |
|---|---|---|---|
| درجة حرارة العمل: | 80 ~ -40 درجة مئوية | نطاق الطول الموجي: | 800-1600 نانومتر |
| المواد: | المعدن | الوزن: | 2 كيلوغرام |
| تشويش الإخراج (10.3125 جيجابت في الثانية): | 1 (القيمة النموذجية) ملاحظة | ||
| إبراز: | 4 أداة استرداد إشارة تقسيم التردد الساعة,أداة استرداد إشارة الساعة CDR 10 جيجابايت / ثانية,10 Gbps CDR Clock Recovery Signal Instrument |
||

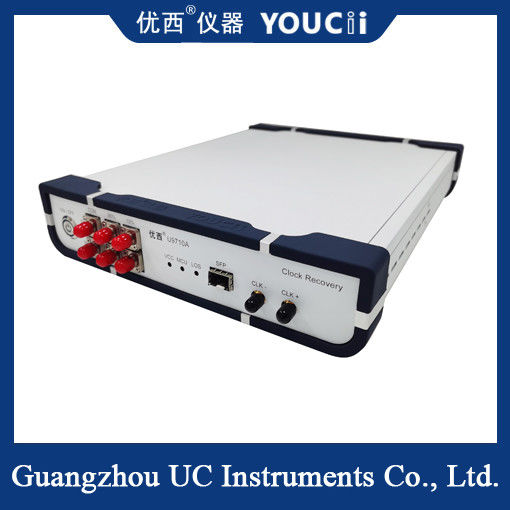

10 جيجابايت في الثانية معدل كامل CDR معدل تكييفي 2/4 تقسيم التردد
يستخدم U9710 CDR (وحدة استرداد الساعة) بشكل رئيسي لتوفير إشارة استرداد الساعة في بيئة الاختبار دون تشغيل الساعة.من أجل استخدام أوسيلوسكوب أخذ العينات لاختبار مخطط العين البصرية للجهازالتطبيق النموذجي هو اختبار معدات الشبكة البصرية أو منتج BOB في تطبيق PON.من الضروري استرداد إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات عند اختبار مخطط العين البصرية.
استرداد الساعات الكامل
دعم استرداد إشارات الساعة بمعدلات 10 جيجابت في الثانية أو أقل (مثل 1.25 جيجابت في الثانية، 2.5 جيجابت في الثانية، 6.25 جيجابت في الثانية، وما إلى ذلك) ، تغطي معايير الاتصالات الشائعة (مثل 10GBASE-R، 10G Fibre Channel، وما إلى ذلك).يمكن توسيع بعض الطرازات الراقية إلى 25 جيجابت في الثانية أو أعلى.
انخفاض الارتعاش والدقة العالية
عادةً ما يكون ارتعاش الساعة التي يتم استعادتها أقل من 1 ثانية (مستوى بيكوسكوند) ، مما يضمن دقة نتائج الاختبار.
| لا. |
المؤشر الفني |
القيمة القصوى |
الحد الأدنى للقيمة |
الوحدة |
| 1 |
نطاق معدل البيانات |
11.3 | 0.155 | جيجابيتس |
| 2 |
الكشف عن فقدان الإشارة الداخلية (LOS) |
128 (حمل زائد) | الحساسية | mV |
| 3 |
فولتاج مصدر الطاقة (فولتاج مدخل مصدر الطاقة الخارجي) |
5.5 | 4 | V |
| 4 |
درجة حرارة العمل |
85 | -40 | °C |
| 5 |
وقت ارتفاع الساعة (OC-192) (20٪ ~ 80٪) |
33.1 | 22.2 | ps |
| 6 |
وقت توقف الساعة (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
تردد الساعة (10.3125Gbps معدل، 2 تقسيم التردد) |
2.578 | 2.578 | غيغاهرتز |
| 8 |
معدل الارتعاش الخارجي (10.3125 جيجابايت في الثانية) |
1 (القيمة النموذجية) | ps | |
أداة استرداد الساعة بمعدل كامل 10 جيجابايت في الثانية هي جهاز رئيسي يستخدم لاختبار الاتصالات عالية السرعة. وظيفتها الأساسية هي استخراج إشارات الساعة من تدفقات البيانات عالية السرعة ،توفير ساعة فعالة مستقرة لمعدات الاختبار (مثل أوسيلوسكوبات أخذ العينات)، وبالتالي تحقيق تحليل دقيق لجودة الإشارة.
