تفاصيل المنتج:
|
| الحجم: | 1U | الوزن: | 2 كيلوغرام |
|---|---|---|---|
| كشف فقدان الإشارة الداخلي (LOS): | 128 ~ 5 مللي فولت | نطاق استعادة الساعة: | 155 ميجابايت / ثانية إلى 11 جيجابت / ثانية |
| نسبة تقسيم تواتر إخراج الساعة: | 2/4 | نطاق الطول الموجي: | 800~1650 نانومتر |
| نوع الواجهة البصرية: | SFP + | ||
| إبراز: | جهاز استعادة ساعة CDR بسرعة 10 جيجابت في الثانية,جهاز استعادة ساعة الإشارة بترددين,2 frequency Clock Recovery Signal Instrument |
||
استعادة الساعة بمعدل تكيفي 10 جيجابت في الثانية، معدل كامل، تقسيم تردد 2/4

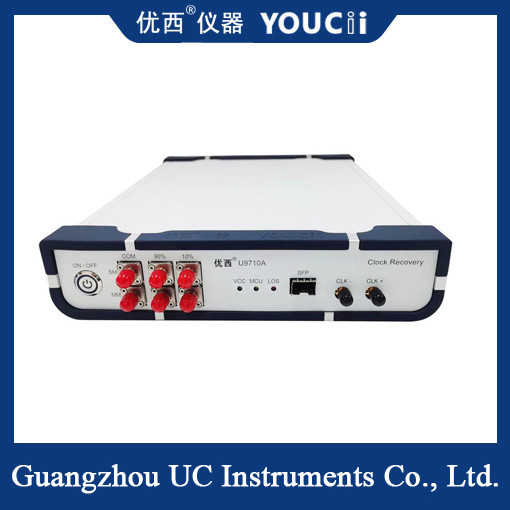

جهاز استعادة الساعة U9710A/B بمعدل تكيفي 10 جيجابت في الثانية هو جهاز اختبار يمكنه التكيف تلقائيًا مع معدل إشارة الإدخال ضمن نطاق 10 جيجابت في الثانية وما دون، واستعادة إشارة ساعة متزامنة مع الإشارة المراد اختبارها.
معدل تكيفي
يدعم نطاق معدل من 1.25 جيجابت في الثانية إلى 10.3125 جيجابت في الثانية ويمكنه التكيف تلقائيًا مع معدل إشارة الإدخال دون تكوين يدوي.
استعادة الساعة بمعدل كامل
يمكنه استعادة إشارة الساعة بمعدل كامل متزامنة مع الإشارة المراد اختبارها، مما يوفر ساعة تشغيل مستقرة لمعدات الاختبار.
المؤشر الفني
| رقم. |
المؤشر الفني |
الحد الأقصى |
الحد الأدنى |
الوحدة |
| 1 |
نطاق معدل البيانات |
11.3 | 0.155 | جيجابت في الثانية |
| 2 |
كشف فقدان الإشارة الداخلية (LOS) |
128 (زيادة التحميل) | 5 (الحساسية) | مللي فولت |
| 3 |
جهد إمداد الطاقة (جهد إدخال مصدر الطاقة الخارجي) |
5.5 | 4 | فولت |
| 4 |
درجة حرارة التشغيل |
85 | -40 | °م |
| 5 |
وقت صعود الساعة (OC-192) (20%~80%) |
33.1 | 22.2 | بيكو ثانية |
| 6 |
وقت هبوط الساعة (OC-192) (80%~20%) |
33.7 | 23.9 | بيكو ثانية |
| 7 |
تردد الساعة (معدل 10.3125 جيجابت في الثانية، تقسيم تردد 2) |
2.578 | 2.578 | جيجاهرتز |
| 8 |
الاهتزاز الناتج (10.3125 جيجابت في الثانية) |
1 (القيمة النموذجية) | بيكو ثانية | |
سيناريوهات التطبيق
اختبار معدات الشبكة الضوئية
في اختبار معدات الشبكة الضوئية، مثل اختبار ONT أو اختبار بطاقة خط اللوحة، عندما تحتوي الإشارة المراد اختبارها على خرج إشارة ضوئية فقط ولكن لا يوجد خرج ساعة، يمكن استخدام جهاز استعادة الساعة لاستعادة إشارة الساعة، والتي تُستخدم بعد ذلك لتشغيل مقياس التذبذب لأخذ العينات لاختبار مخطط العين.
اختبار وحدة الاتصال عالية السرعة
يُستخدم لاختبار معلمات مثل مخطط العين للانبعاث وحدود تحمل الاهتزاز لوحدات بصرية 10 جيجابت في الثانية (مثل XFP و SFP+).
البحث والتطوير لمراكز البيانات ومعدات الشبكات
أثناء عملية البحث والتطوير لمراكز البيانات ومعدات الشبكات، يتم التحقق من أداء واجهة 10G للمعدات لضمان موثوقيتها في نقل البيانات عالية السرعة.
