تفاصيل المنتج:
|
| تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | نطاق القوة: | +10 ~ - 45 ديسيبل ميلي واط |
|---|---|---|---|
| عدم اليقين (الدقة) في حالة مرجعية: | ＜ 0.02 ديسيبل نموذجي | الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1650 نانومتر ، 0 ~ -40dbm) |
| خسارة العائد: | ＞ 40 ديسيبل | واجهة الإدخال البصري: | مدخلات الألياف العارية |
| إبراز: | مسبار طاقة ضوئية من نوع PD فائق النحافة,مسبار طاقة ضوئية خارجي,external optical power probe |
||

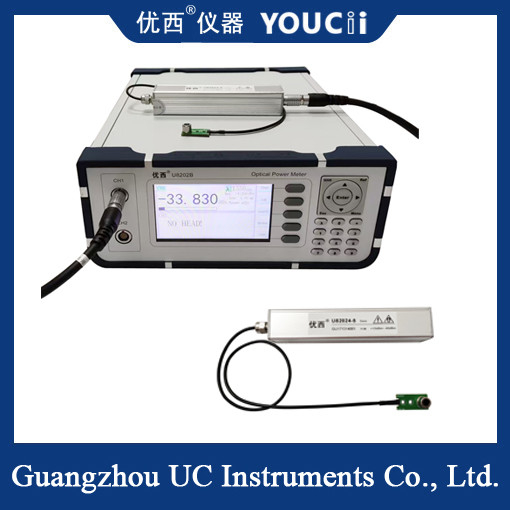

مسبار الطاقة البصرية الخارجي للـ PD الرقيق للغاية +10 ~ -45 dBm φ2 mm
مزايا التطبيق
اختبار الاتصال بالألياف الضوئية
تطوير الوحدة البصرية: قياس الطاقة البصرية في نهاية الإرسال (TX) والنهاية المتلقية (RX) ، والتحقق من أداء الوحدة.
فقدان وصلة الألياف الضوئية: من خلال مقارنة قوة المدخلات والمخرجات للقنوات المزدوجة ، يمكن تحديد نقطة خطأ الرابط بسرعة.
اختبار الأجهزة البصرية السلبية
المرفق/القطاع: يختبر معايير مثل نسبة الانقسام وفقدان الإدراج.
العزل/الدوران: تحقق من العزل وخسارة العودة.
معالجة الليزر والرعاية الطبية
مراقبة طاقة الليزر: مراقبة في الوقت الحقيقي لقوة إخراج معدات معالجة الليزر لضمان استقرار العملية.
المعدات الضوئية الطبية: مثل معايرة الطاقة لأجهزة العلاج بالليزر للعين لضمان سلامة العلاج.
|
# النموذج # |
يو82024 |
|
عنصر جهاز الاستشعار |
INGAAs |
|
حجم PD |
φ2 ملم |
|
نطاق طول الموجة |
900 ~ 1700 nm |
|
طول موجة المعايرة |
1310 / 1550 / 1650nmالمعايرة المقطوعة |
|
نطاق الطاقة |
+10 ~- 45dBm |
|
فترة أخذ عينات الطاقة(المعدل) |
1 مs(1KHz) |
|
نوع ألياف التطبيق |
القياسية SM وMM حتى 62.5 um حجم القلب |
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4٪ (1200 نانومتر ~ 1650 nm) |
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي |
|
الخطيّة (القوة) |
≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1650 nm، 0 - نعم -40dBm) |
|
خسارة العائد |
> 40 ديسيبل |
|
المدخلات البصريةواجهة |
الألياف العاريةإيه المدخلات |
|
أبعاد الجبهة للمسبار |
5.0 ملم غرب × 2.5 ملم H × 20.0 ملم D |
|
جمواصلاتعلى الواجهة |
RS232 / USB |
|
درجة حرارة العملية |
0 +40°C |
|
درجة حرارة التخزين |
-30 +80°C |
|
فترة إعادة المعايرة |
2Yالأذن |
|
الأبعاد |
5 mm W،2.5 ملم H،20 mm D |
|
الوزن |
0.5 كجم |
أصبح مقياس الطاقة الضوئية مزدوج القناة ، مقترنًا بمسبار PD الخارجي الرقيق للغاية ، أداة اختبار مهمة في مجالات الاتصالات الضوئية ،تكنولوجيا الكترونيات الضوئية والليزر بسبب دقة عالية، المرونة ويمكن تطبيقها في العديد من السيناريوهات.
