تفاصيل المنتج:
|
| الحجم: | 1U | المواد: | المعدن |
|---|---|---|---|
| تستعيد الساعة نسبة تقسيم تردد الخرج: | 2 / 4 / 8 / 16 / 64 / 256 | نطاق الطول الموجي: | 800-1650 نانومتر |
| نسبة التحليل الطيفي: | 10 ٪ ， 90 ٪ | نطاق الإدخال البصري: | +3 ~ -12DBM |
| نموذج المنتج: | U9764A | ||
| إبراز: | جهاز استعادة الساعة متعدد التردد 100G,جهاز استعادة الساعة متعدد التردد 100 جيجابت في الثانية,جهاز استعادة الساعة متعدد التردد,100Gbps Multi-frequency Clock Recovery Instrument,Multi-frequency Clock Recovery Instrument |
||

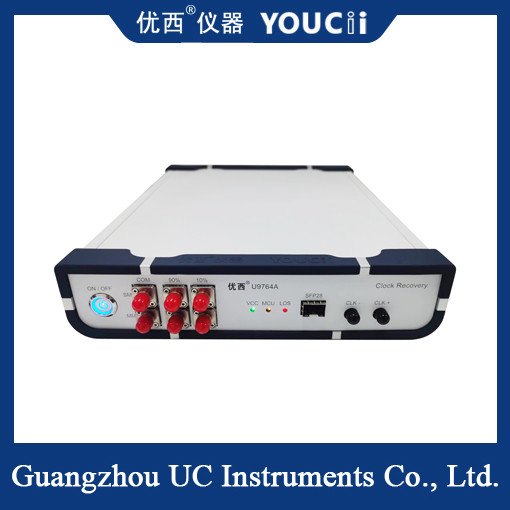

جهاز استعادة الساعة متعدد الترددات 100 جيجابت في الثانية، 25~28 جيجابت في الثانية CDR
جهاز استعادة الساعة بتقسيم الترددات المتعددة 100 جيجابت في الثانية هو جهاز رئيسي لاختبار الاتصالات البصرية عالية السرعة. يتم توصيل هذا الجهاز بالوحدة البصرية من خلال منفذ SFP28 البصري، ويحول الإشارة الضوئية إلى إشارة كهربائية، ثم يستخرج معلومات الساعة لتشغيل مذبذب أخذ العينات لاختبار مخطط العين البصرية.
| لا. |
المؤشرات الفنية |
الحد الأقصى | الحد الأدنى |
الوحدة |
| 1 |
نطاق معدل البيانات |
28.1 | 25.6 | جيجابت في الثانية |
| 2 |
نطاق الطول الموجي |
1600 | 800 | نانومتر |
| 3 |
نطاق الإدخال البصري (يتم تحديده بواسطة حساسية الوحدة) |
+3 | -12 | ديسيبل مللي واط |
| 4 |
نسبة تقسيم تردد إخراج استعادة الساعة |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
سعة الساعة الكهربائية الناتجة |
800(tالقيمة النموذجية) | مللي فولت ذروة إلى ذروة | |
| 6 |
تأرجح الإخراج التفاضلي لساعة CML |
800 | 200 | مللي فولت ذروة إلى ذروة |
| 7 |
الاهتزاز العشوائي لإخراج الساعة |
800 | 300 | fs |
| 8 |
تردد الساعة (28.1 جيجابت في الثانية كمثال) |
14.05 | 0.11 | جيجاهرتز |
| 9 |
كشف فقدان الإشارة الداخلية (LOS) |
128 (على الواجب) | 5(الحساسية) | مللي فولت |
| 10 |
جهد إمداد الطاقة (جهد إدخال الطاقة الخارجية) |
5.5 | 4 | فولت |
| 11 |
درجة حرارة التشغيل |
70 | 10 | ℃ |
| 12 |
نوع الوحدة التكيفية |
SFP28,SR,LR,BIDI | ||
تشمل وظائفه الأساسية:
تحويل الإشارة الضوئية: يدعم الوحدات الضوئية التقليدية في عبوة SFP28 (مثل SR و LR و BIDI)، ويحول الإشارات الضوئية إلى إشارات كهربائية من خلال الطرف المتلقي.
استخراج الساعة والإخراج: استخراج الساعة من الإشارة الكهربائية وإخراجها كإشارة تشغيل للمذبذب لحل مشكلة عدم وجود إخراج ساعة تقسيم التردد للجهاز قيد الاختبار.
دعم تقسيم التردد المتعدد: من خلال تكييف وظيفة تقسيم التردد مع متطلبات الاختبار المختلفة، فإنه يضمن مزامنة إشارة الساعة مع مذبذب أخذ العينات.
