تفاصيل المنتج:
|
| نطاق الطول الموجي: | 800-1650 نانومتر | الخروج الساعة الكهربائية: | 200-800mVpp |
|---|---|---|---|
| نطاق الخرج البصري: | +5~-15dBm | تردد الساعة (28.1Gbps كمثال) ((GHz): | 0.11~14.05 |
| نسبة تقسيم التردد للخروج من استعادة الساعة: | 2 / 4 / 8 / 16 / 64 / 256 | نوع الوحدة التكيفية: | SFP28،SR،LR،BIDI |
| الحجم: | 1U | ||
| إبراز: | عداد الطاقة البصرية CDR متعدد الأقسام,مقياس الطاقة الضوئية CDR 100Gbps,100Gbps CDR Optical Power Meter |
||

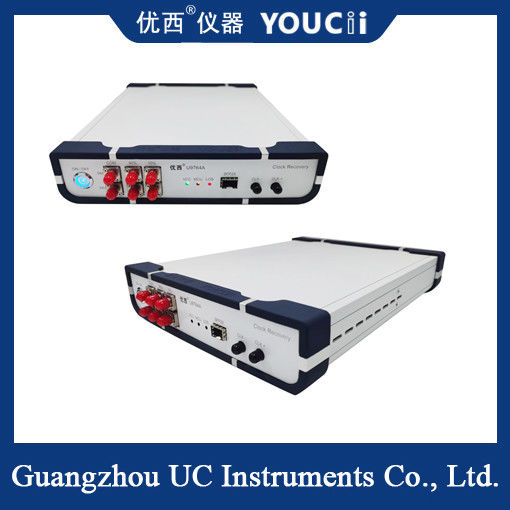

100Gbps CDR متعدد القسمات يوفر إشارة استرداد الساعة
المؤشرات التقنية
معدل البيانات: يدعم استرداد الساعة من 25 إلى 28 جيجابت في الثانية، يغطي متطلبات الاختبار متعدد القنوات من 100 جيجابت في الثانية.
نوع الواجهة: يتم اعتماد منفذ بصري SFP28 ، متوافق مع الألياف البصرية أحادية الوضع / متعددة الوضع ، ومطابقة مع الموصلات مثل FC-PC.
الحساسية: حساسية OMA أقل من -8 DBM (عدد الوسائط) و -13 DBM (الوسائط الفردية) ، مما يضمن التشغيل المستقر في طاقة بصرية منخفضة.
الارتعاش الساعة: يقل ارتعاش الساعة الخارجي عن 200fs (مثل عند 53.125GBd) ، مما يضمن دقة اختبار الإشارة عالية السرعة.
نسبة تقسيم التردد: يدعم نسب تقسيم التردد مثل 1/2 و 1/4 و 1/8 و 1/16 و 1/32 ، ويتكيف بمرونة مع سيناريوهات الاختبار المختلفة.
| لا. | المؤشرات التقنية | ماكس | دقيقة | الوحدة |
| 1 | نطاق معدل البيانات | 28.1 | 25.6 | جيجابيتس |
| 2 | نطاق طول الموجة | 1600 | 800 | nm |
| 3 | نطاق المدخلات البصرية (محدد بحساسية الوحدة) | +3 | -12 | dBm |
| 4 | نسبة تقسيم التردد للخروج من استعادة الساعة | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | نطاق الساعة الكهربائية الخارجة | 800 ((تالقيمة الشاملة) | mVpp | |
| 6 | التأرجح المختلف للخروج CML الساعة | 800 | 200 | mVpp |
| 7 | إنتاج الساعة يتحرك بشكل عشوائي | 800 | 300 | fs |
| 8 | تردد الساعة (28.1Gbps كمثال) | 14.05 | 0.11 | غيغاهرتز |
| 9 | كشف فقدان الإشارة الداخلية (LOS) | 128 (أكثر من الواجب) | 5 ((الحساسية) | mV |
| 10 | فولتاج إمدادات الطاقة (فولتاج مدخل الطاقة الخارجي) | 5.5 | 4 | V |
| 11 | درجة حرارة العمل | 70 | 10 | °C |
| 12 | نوع الوحدة التكيفية | SFP28،SR،LR،BIDI | ||
سيناريوهات التطبيق
اختبار معدات الشبكة البصرية:يستخدم للبحث والتطوير واختبار الإنتاج للوحدات الضوئية 100G / 400G ومكونات TOSA / ROSA للتحقق من سلامة الإشارة وجودة مخطط العين.
اختبار الحافلة المتسلسلة عالية السرعة: يدعم استرداد الساعة لمواجهات مثل PCIe و SATA لضمان مزامنة نقل البيانات.
اختبار الإرسال لمسافات طويلة: في اختبار إرسال الألياف الضوئية الذي يتراوح بين خمسة كيلومترات إلى عشرة كيلومترات،حل مشكلة تراكم الارتعاش الناجمة عن مصادر مختلفة من خطأ البيت الساعة العداد والإشارات البصرية.
اختبار الأجهزة البصرية متعددة القنوات: من خلال استرداد ساعة مزدوجة القنوات أو متعددة القنوات ، يتم تحقيق اختبار متوازٍ للعديد من الإشارات البصرية لتحسين الكفاءة.
