تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | حجم PD: | φ2/5 مم |
|---|---|---|---|
| نطاق الطول الموجي: | 900 ~ 1700 نانومتر | نطاق القوة: | +10 ~ - 45 ديسيبل ميلي واط |
| خسارة العائد: | ＞ 40 ديسيبل | واجهة الإدخال البصري: | مدخلات الألياف العارية |
| دقق البعد الأمامي: | 5.0 مم عرض × 2.5 مم ارتفاع × 20.0 مم د | ||
| إبراز: | مقياس طاقة ضوئية من نوع المسبار PD,مقياس طاقة ضوئية من نوع القلم,مقياس طاقة ضوئية من نوع القلم ومسبار,Pen type Optical Power Meter,Pen type probe Optical Power Meter |
||

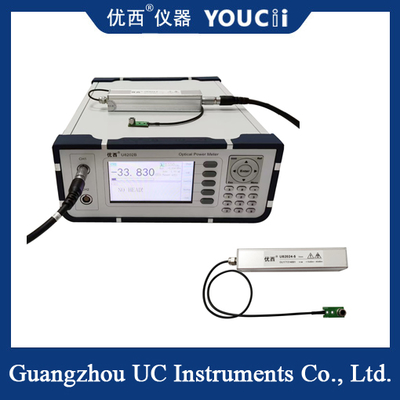

مسبار نوع القلم PD من عداد الطاقة البصرية هو الخارجي
المسبار الخارجي للطاقة البصرية PD هو جهاز قياس دقيق يستخدم كاشف InGaAs وله سمك 2.0 إلى 4.5 مليمتر فقط.مجموعة واسعة من الأطوال الموجية، وخصائص الاستجابة السريعة ، وهي مناسبة لقياس الطاقة الضوئية في الاتصالات بالألياف الضوئية ، والإلكترونيات الضوئية ، والسيناريوهات المحدودة بالمساحة.
|
# النموذج # |
يو82024 |
|
عنصر جهاز الاستشعار |
INGAAs |
|
حجم PD |
φ2 ملم |
|
نطاق طول الموجة |
900 ~ 1700 nm |
|
طول موجة المعايرة |
1310 / 1550 / 1650nmمعايرة منقسمة |
|
نطاق الطاقة |
+10 ~- 45dBm |
|
فترة أخذ عينات الطاقة(المعدل) |
1 مs(1KHz) |
|
نوع ألياف التطبيق |
القياسية SM وMM حتى 62.5 um حجم القلب |
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4٪ (1200 نانومتر ~ 1650 nm) |
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي |
|
الخطيّة (القوة) |
≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1650 nm، 0 - نعم -40dBm) |
|
خسارة العائد |
> 40 ديسيبل |
|
المدخلات البصريةواجهة |
الألياف العاريةإيه المدخلات |
|
أبعاد الجبهة للمسبار |
5.0 ملم غرب × 2.5 ملم H × 20.0 ملم D |
|
جمواصلاتعلى الواجهة |
RS232 / USB |
|
درجة حرارة العملية |
0 +40°C |
|
درجة حرارة التخزين |
-30 +80°C |
|
فترة إعادة المعايرة |
2Yالأذن |
|
الأبعاد |
5 mm W،2.5 ملم H،20 mm D |
|
الوزن |
0.5 كجم |
سيناريوهات التطبيق
نظام اتصالات الألياف البصرية
أبحاث في مجال الإلكترونيات الضوئية
أجهزة استشعار الألياف الضوئية وهندسة CATV
السيناريوهات المحدودة بالمساحة
