تفاصيل المنتج:
|
| الوزن: | 0.5 كجم | الأبعاد: | 5 مم واط ، 2.5 مم ساعة ، 20 ملم د |
|---|---|---|---|
| فترة إعادة المعايرة: | سنتان | درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية |
| درجة حرارة التشغيل: | 0 + 40 ℃ | واجهة الاتصالات: | RS232 / USB |
| واجهة الإدخال البصري: | مدخلات الألياف العارية | ||
| إبراز: | مسبار الطاقة البصرية الخارجي,مسبار طاقة بصرية رقيق جداً,2mm Ultra-thin Optical Power Probe |
||

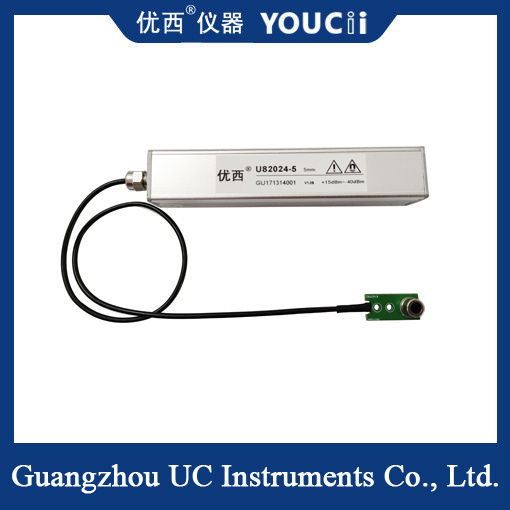

مسبار الطاقة البصرية الخارجي 2 ملم ضئيل للغاية PD +10 إلى -45dBm
تصميم رقيق جداً
سمك المسبار النموذجي هو 2.0-4.5 ملم فقط (أبعاد الطرف الأمامي لنموذج U82024 هي 5.0 ملم W × 2.5 ملم H × 20.0 ملم D ، ولكن سمك سطح الكشف رقيق للغاية).والتي يمكن دمجها بسهولة في أنظمة بصرية مضغوطة أو مساحات ضيقة.
كشف دقيق
يتم اعتماد كاشف InGaAs ، مع نطاق طول الموجة الذي يغطي 900-1700nm ، وتلبية متطلبات نطاق الاتصال (1310/1550nm) والنطاقات الممتدة.
يصل الدقة المطلقة إلى ± 4٪ (1200-1650nm) ، والدقة النسبية أقل من 0.02dB ، والخطية في الطاقة ≤ ± 0.06dB ، مما يضمن قياس دقيق لكل من إشارات الضوء الضعيفة والقوية.
|
# النموذج # |
يو82024 |
|
عنصر جهاز الاستشعار |
INGAAs |
|
حجم PD |
φ2 ملم |
|
نطاق طول الموجة |
900 ~ 1700 nm |
|
طول موجة المعايرة |
1310 / 1550 / 1650nmمعايرة منقسمة |
|
نطاق الطاقة |
+10 ~- 45dBm |
|
فترة أخذ عينات الطاقة(المعدل) |
1 مs(1KHz) |
|
نوع ألياف التطبيق |
القياسية SM وMM حتى 62.5 um حجم القلب |
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4٪ (1200 نانومتر ~ 1650 nm) |
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي |
|
الخطيّة (القوة) |
≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1650 nm، 0 - نعم -40dBm) |
|
خسارة العائد |
> 40 ديسيبل |
|
المدخلات البصريةواجهة |
الألياف العاريةإيه المدخلات |
|
أبعاد الجبهة للمسبار |
5.0 ملم غرب × 2.5 ملم H × 20.0 ملم D |
|
جمواصلاتعلى الواجهة |
RS232 / USB |
|
درجة حرارة العملية |
0 +40°C |
|
درجة حرارة التخزين |
-30 +80°C |
|
فترة إعادة المعايرة |
2Yالأذن |
|
الأبعاد |
5 mm W،2.5 ملم H،20 mm D |
|
الوزن |
0.5 كجم |
واجهات مرنة ومتانة
يوفر واجهات الاتصال RS232 / USB ، مما يسهل نقل البيانات ودمج النظام.
نطاق درجة الحرارة التشغيلية هو 0-40 درجة مئوية ، ونطاق درجة حرارة التخزين هو -30-80 درجة مئوية. وهو مناسب للبيئات القاسية.
دورة المعايرة هي عامين، مما يقلل من تكاليف الصيانة طويلة الأجل.
