تفاصيل المنتج:
|
| المواد: | المعدن | نوع الكود: | PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 |
|---|---|---|---|
| انعكاس النمط: | يدعم عكس الإشارة في نهاية الاستقبال | معدل البيانات: | 622 متر حتى 15 جيجابت في الثانية |
| وقت الصعود والهبوط (20٪ إلى 80٪): | 18 ~ 23ps | ارتعاش إخراج البيانات (RMS): | 1.5 (10.3125g أسفل) ps |
| إبراز: | 10G اختبار معدل الخطأ,اختبار معدل الخطأ PRBS23 نوع الشفرة,Error Rate Tester PRBS23 Code Type |
||

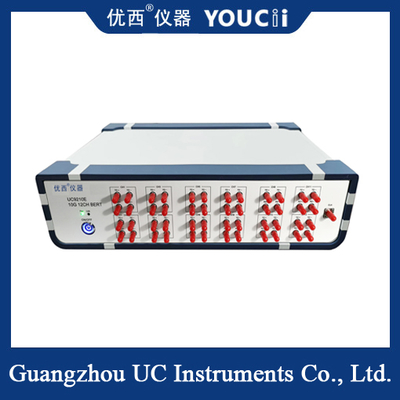

جهاز اختبار معدل خطأ البت الكامل بمعدل 10 جيجا مع مدخلات ومخرجات متوازية بـ 12 قناة
جهاز اختبار معدل خطأ البت بـ 12 قناة بسرعة 10 جيجا هو جهاز اختبار معدل خطأ بت عالي الأداء يدعم 12 قناة مستقلة ويغطي معدل من 622 ميجا إلى 15 جيجابت في الثانية. يستخدم بشكل أساسي للتحقق من سلامة الإشارات في الاتصالات البصرية ومراكز البيانات وسيناريوهات الربط البيني عالية السرعة.
هناك 12 قناة منفذ كهربائي، مع مدخلات ومخرجات متوازية لـ 12 قناة. يمكن إجراء اختبار خطأ البت بشكل مستقل لكل قناة.
دعم الكشف المستمر عن أخطاء البت ومراقبة أخطاء البت الموقوتة. يدعم المعدل الكامل 10G (622 ميجا إلى 15 جيجابت في الثانية، أكثر من 20 نقطة معدل تقليدية، مناسبة للوحدات النشطة التقليدية الحالية)؛
الأحجام المدعومة: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
1 قناة إخراج ساعة منخفضة التذبذب.
| لا. |
المعلمة |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
| 1 |
معدل البيانات |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | جيجابت في الثانية |
| 2 |
نوع الكود |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
وقت الارتفاع والسقوط (20% إلى 80%) |
18 | 23 | ps | |
| 4 |
عكس النمط |
يدعم عكس الإشارة في الطرف المستقبل |
|||
| 5 |
سعة إخراج الإشارة (أحادي الطرف) |
200 | 800 | 1000 | mV |
| 6 |
تذبذب إخراج البيانات (RMS) |
1.5 (10.3125G هابط) |
ps | ||
| 7 |
واجهة إدخال/إخراج البيانات |
متمايز، اقتران التيار المتردد، مقاومة 50 أوم، SMA |
|||
| 8 |
إخراج الساعة |
100 | 156.25 | 156.25 | ميغاهرتز |
| 9 |
حساسية إدخال إشارة البيانات (أحادي الطرف) |
0.1 | Vpp | ||
| 10 |
تقاطعات مخطط عين إخراج البيانات |
50 | 52 | 54 | % |
| 11 |
درجة حرارة التشغيل |
10 | 25 | 50 | °C |
الميزات التقنية
كشف أخطاء البت عالي الدقة
تذبذب منخفض وحساسية عالية
النمطية وقابلية التوسع
قابلية النقل والتصميم المدمج
