تفاصيل المنتج:
|
| أبعاد: | 100 ملم عرض، 30 ملم ارتفاع، 165 ملم عمق | تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر |
|---|---|---|---|
| فترة أخذ عينات الطاقة （معدل）: | 1 مللي ثانية (1 كيلو هرتز) | درجة حرارة التشغيل: | 0 + 40 ℃ |
| طول موجة المعايرة: | 850/ 980/ 1310/ 1490/ 1550/ 1610 نيوتن متر | نطاق الطول الموجي: | 850 ~ 1700 نانومتر |
| عدد القنوات: | 2 | نطاق الطاقة: | +9 ~ -66 ديسيبل |
مقياس الطاقة البصرية هو أداة دقيقة جدًا وموثوقة مصممة لقياس الطاقة البصرية في شبكات الألياف البصريةهذا الجهاز يقدم أداء استثنائي، مما يجعلها أداة أساسية للمهنيين العاملين في مجال الاتصالات والمركز البيانات، وصيانة الألياف البصرية.واحدة من الميزات المتميزة لهذا عداد الطاقة البصرية هو خطية مثيرة للإعجاب من قياس الطاقة، والذي يتم الحفاظ عليه عند ≤ ± 0.06 ديسيبل عبر نطاق واسع من أطوال الموجة من 1200 نانومتر إلى 1610 نانومتر ومستويات الطاقة من +5 ديسيبل إلى -50 ديسيبل.هذا الدرجة العالية من الخطية يضمن قراءات دقيقة ومتسقة، والتي هي حاسمة لتشخيص وتحسين أنظمة الألياف الضوئية.
يغطي نطاق الطاقة لهذا عداد الطاقة البصري مستويات الطاقة البصرية العالية والمنخفضة ، مما يوفر تنوعًا لمختلف سيناريوهات الاختبار.سواء كنت تعمل مع إشارات قوية أو ضعيفة جدا، يقدم الجهاز قياسات موثوقة ضمن نطاقه المحدد. وهذا يجعله مناسبًا لمجموعة واسعة من التطبيقات ، بما في ذلك التحقق من التثبيت ، وإصلاح الأخطاء في الشبكةوالصيانة الروتينيةالقدرة على قياس الطاقة بدقة على نطاق واسع من الطاقة تساعد الفنيين على تحديد المشكلات بسرعة، مما يقلل من وقت التوقف وتحسين موثوقية النظام.
| # النموذج # | يو8201M | يو8202M | يو8201MH | يو8202MH |
| عدد القنوات | 1 | 2 | 1 | 2 |
| نطاق الطاقة | +9 ~ -66dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
| فترة أخذ عينات الطاقة ((المعدل) | 1ms ((1KHz) | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
مطلقة عدم اليقين (الدقة) في الحالة المرجعية | ± 4٪ (1200 nm ~ 1610 nm ، +5 ~ -50dBm) | ± 4% (1200 nm ~ 1610 nm ، +20 ~ -35dBm) | ||
نسبي عدم اليقين (الدقة) في الحالة المرجعية | < 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر ، +5 ~ -50 ديسابيل) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، +20 ~ -35 ديسيبل) | ||
| خسارة العائد | > 40 ديسيبل | |||
| واجهة الاتصال | RS232 | |||
| تخزين بيانات العينات | يدعم استحواذ البيانات المستمرة وتخزينها لمدة تصل إلى ساعتين عبر الإنترنت ، مع رسم منحنى الطاقة | |||
| إمدادات الطاقة | DC5V3A، مجهزة بجهاز تعديل التيار المتردد 100 ~ 240V | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 100 ملم غرباً، 30 ملم شمالاً، 165 ملم غرباً | |||
| الوزن | 1.0 كجم | |||

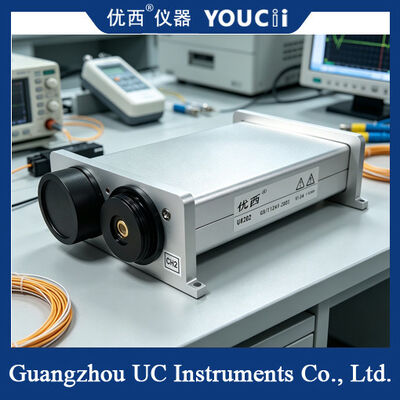

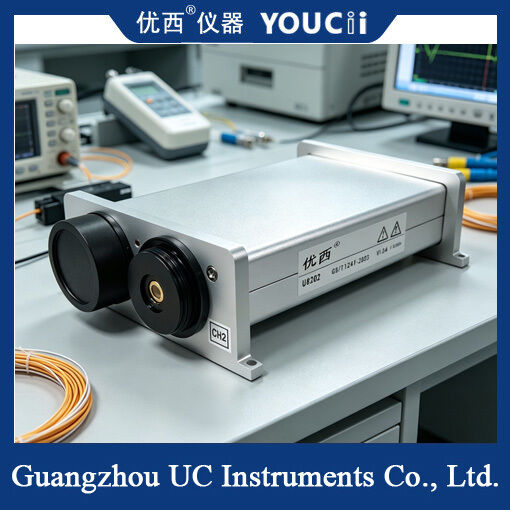

يوكي يو8202M قناة مزدوجة عداد الطاقة الضوئية هي أداة أساسية للمحترفين العاملين في مجال الاتصالات الألياف الضوئية.هذا عداد الطاقة البصرية مناسب لمجموعة واسعة من مناسبات التطبيق والسيناريوهات، مما يجعلها لا غنى عنها للاستخدام في المختبر والحقل على حد سواء. أبعادها المدمجة (عرض 100 ملم، ارتفاع 30 ملم، وعمق 165 ملم) وتصميم خفيف من 1.0 كجم يضمن سهولة المحمولة والتعامل المريح أثناء القياسات في الموقع.
أحد التطبيقات الرئيسية لـ YOUCii U8202M هو في تثبيت وصيانة شبكات الألياف الضوئية.يستخدم الفنيون هذا الجهاز لقياس الطاقة البصرية بدقة على نطاق واسع من الأطوال الموجية، وضمان سلامة و أداء الشبكة. قدرة طاقته على نطاق من +9 dBm إلى -66 dBm تسمح لها بالكشف عن كل من الإشارات القوية جدا والضعيفة للغاية،وهو أمر بالغ الأهمية لاختبار الإرسال الطويل المدى والشبكات البصرية السلبية (PONs).
