تفاصيل المنتج:
|
| عدد القنوات: | 2 | فترة أخذ عينات الطاقة （معدل）: | 1 مللي ثانية (1 كيلو هرتز) |
|---|---|---|---|
| أبعاد: | 100 ملم عرض، 30 ملم ارتفاع، 165 ملم عمق | عدم اليقين (الدقة) في حالة مرجعية: | ＜ 0.02 ديسيبل نموذجي |
| درجة حرارة التشغيل: | 0 + 40 ℃ | الخطية (القوة): | ± ± 0.06 ديسيبل (1200 نيوتن متر ~ 1610 نيوتن متر، +5 ~ -50 ديسيبل ميلي واط) |
| فترة إعادة المعايرة: | سنتان | نطاق الطاقة: | +9 ~ -66 ديسيبل |
مقياس الطاقة البصرية هو أداة أساسية مصممة لقياس تحليل دقيق للإشارات البصرية في شبكات الألياف البصريةهذا الجهاز يقدر بشكل خاص لقدراته الفائقة في قياس خسائر العودة، مع خسارة العودة أكبر من 40 ديسيبل. هذا المستوى العالي من خسارة العودة يضمن انعكاس إشارة ضئيل،وهو أمر بالغ الأهمية للحفاظ على سلامة وكفاءة أنظمة الاتصالات بالألياف البصريةمع قدرته على قياس خسارة العودة بدقة، يساعد مقياس الطاقة الضوئية الفنيين والمهندسين في تشخيص ومعالجة مشاكل الشبكة بفعالية، وضمان أداء النظام الأمثل.
واحدة من الميزات المتميزة لهذا عداد الطاقة البصري هي خطيته الاستثنائية في قياس الطاقة. يحافظ الجهاز على خطية ≤ ± 0.06 ديسيبل عبر نطاق طول الموجة من 1200 nm إلى 1610 nm ومستويات الطاقة من +5 dBm إلى -50 dBmتمكن هذه الدقة الرائعة المستخدمين من الاعتماد على قراءات ثابتة ودقيقة ، وهو أمر حاسم للتطبيقات التي تتطلب دقة قياس عالية.سواء كنت تعمل على الألياف العادية ذات الوضع الواحد (SM) أو الألياف متعددة الوضع (MM) بأحجام النواة تصل إلى 62.5 ميكرومتر، هذا عداد الطاقة مناسب تماما للتعامل مع هذه التطبيقات بسهولة.
| # النموذج # | يو8201M | يو8202M | يو8201MH | يو8202MH |
| عدد القنوات | 1 | 2 | 1 | 2 |
| نطاق الطاقة | +9 ~ -66dBm | +25 ~ -50dBm | ||
| نطاق طول الموجة | 850 ~ 1700 nm | |||
|
فترة أخذ عينات الطاقة ((المعدل) |
1ms ((1KHz) | |||
| طول موجة المعايرة | 850/980/1310/1490/1550/1610 nm | |||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | |||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4٪ (1200 nm ~ 1610 nm ، +5 ~ -50dBm) | ± 4% (1200 nm ~ 1610 nm ، +20 ~ -35dBm) | ||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل نموذجي | |||
| الخطيّة (القوة) | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر ، +5 ~ -50 ديسابيل) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، +20 ~ -35 ديسيبل) | ||
| خسارة العائد | > 40 ديسيبل | |||
| واجهة الاتصال | RS232 | |||
| تخزين بيانات العينات | يدعم استحواذ البيانات المستمرة وتخزينها لمدة تصل إلى ساعتين عبر الإنترنت ، مع رسم منحنى الطاقة | |||
| إمدادات الطاقة | DC5V3A، مجهزة بجهاز تعديل التيار المتردد 100 ~ 240V | |||
| درجة حرارة العملية | 0 ️ +40°C | |||
| درجة حرارة التخزين | -30 ️ +80°C | |||
| فترة إعادة المعايرة | سنتان | |||
| الأبعاد | 100 ملم غرباً، 30 ملم شمالاً، 165 ملم غرباً | |||
| الوزن | 1.0 كجم | |||

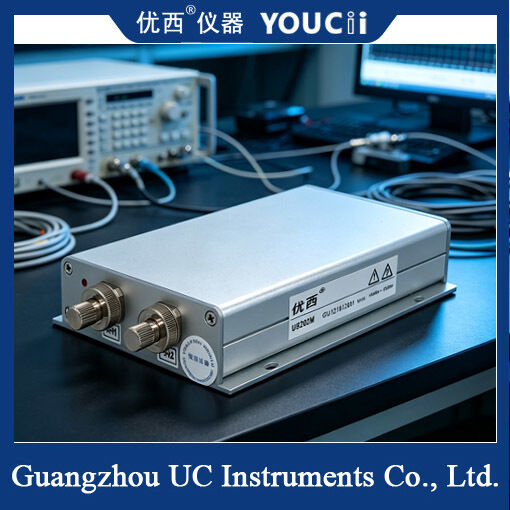

وحدة قياس الطاقة الضوئية مزدوجة القناة YOUCii U8202M هي أداة متقدمة وموثوقة مصممة لتلبية احتياجات المهنيين العاملين في الاتصالات واختبار الألياف الضوئية.مع حجم مضغوط بعرض 100 مم، ارتفاع 30 ملم، وعمق 165 ملم، ووزنها 1.0 كجم فقط، هذا الجهاز هو محمول للغاية ومريحة لكل من الميدان والتطبيقات المختبرية.يجعله مجموعة طول الموجة الواسعة من 850 إلى 1700 نانومتر متعددة الاستخدامات لشبكات وأنظمة بصرية مختلفة.
هذا عداد الطاقة البصرية مثالية في المناسبات التي يكون فيها قياس دقيق وسريع للطاقة البصرية أمر حاسم.يضمن YOUCii U8202M المراقبة في الوقت الحقيقي واكتساب البيانات الدقيقة، وهو أمر ضروري أثناء تركيب وصيانة وإصلاح مشاكل كابلات الألياف الضوئية. وقدرته على القناة المزدوجة تسمح بالقياسات في وقت واحد،زيادة الكفاءة وتوفير الوقت في سيناريوهات الشبكة المعقدة.
