تفاصيل المنتج:
|
| اسم المنتج: | المخفف البصري أحادي القناة | وضعية التشغيل: | وضع إعداد التوهين |
|---|---|---|---|
| النطاق: | 0 ~ 45 ديسيبل | التكرار: | ± 0.02 ديسيبل (0 ~ 20 ديسيبل) ± 0.05 ديسيبل (20 ~ 40 ديسيبل) |
| نوع الألياف: | 9/125 أم وضع واحد | نوع الموصل: | موصل FC / UPC |
| إبراز: | المخفف البصري أحادي القناة,مقياس طاقة الضوء 1490 نانومتر,مخفف الألياف أحادي القناة 1550 نانومتر |
||

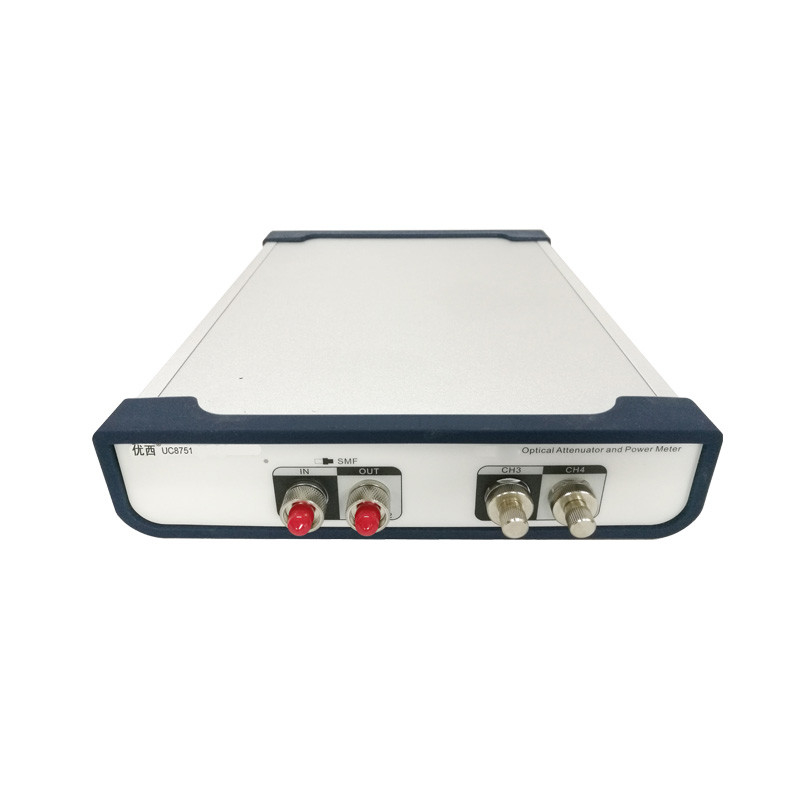

UC8751 جهاز التخفيف البصري للقناة الواحدة وقياس الطاقة
المواصفات التقنية
| # النموذج # | UC8751/UC851 | |
| وضع العمل | وضع إعداد الضعف | وضع إعداد الطاقة |
| النطاق | 0 ~ 45 ديسيبل | +5 ~ -70dBm |
| القرار | 0.01 ديسيبل | 0.001 ديسيبل |
| التكرار | ±0.02 ديسيبل (0 ~ 20 ديسيبل) ± 0.05 ديسيبل (20 ~ 40 ديسيبل) | ±0.02 ديسيبل |
| طول موجة المعايرة | 1270 / 1310 / 1490 / 1550 / 1610 nm | |
| نوع الألياف | 9/125 أم وضع واحد | الصناديق المتداولة والصناديق النقدية |
| نوع الجهاز | رابط FC/UPC | خيار FC/SC/LC |
| خسارة الإدراج | ≤1.2 ديسيبل | |
| الدقة (من خلال مراقبة الطاقة البصرية) | ± 0.02 ديسيبل (0 ~ 20 ديسيبل) ± 0.05 ديسيبل (20 ~ 40 ديسيبل) | ±0.02 ديسيبل |
| متوسط وقت PM للمراقب | 2 ms ~ 1 s | |
| وقت التسوية | 100 ثانية | |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية | |
| خسارة العائد | > 45 ديسيبل | |
| أقصى طاقة مدخل آمنة | +20dBm | +5dBm |
| فترة إعادة المعايرة | سنتان | |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ̊+80°C | |
| القوة | 100 ~ 240 فولت | |
| الأبعاد | 235ملم غرباً، 55ملم شمالاً، 320ملم غرباً | |
| الوزن | 3.0 كجم | |
التطبيقات
اختبار جهاز الاستقبال البصري
في قياس الخطأ المتعدد القنوات في وحدة الإرسال البصري، يتم قياس البيانات بالتوازي.
في قياس حساسية وحدة الاستقبال البصرية، يتم توفير مدخل طاقة بصرية موازية وسريعة ودقيقة.
وقت استقرار التحكم في الطاقة البصرية 100 ميس ، تحسين كبير في كفاءة الاختبار.
الاختبار المتكامل للشبكة البصرية
عند دمج واختبار معدات الشبكة لاختبار أداء نقل الشبكة وإدارة الشبكة.
الخصائص
إعدادات سريعة ودقيقة للتخفيف والقوة البصرية، وقت الإعداد: 100 ميس
تم بناؤها في OPM عالية الدقة يضمن الاستقرار والدقة.
واجهة المستخدم الرسومية البسيطة والبديهية، عرض البيانات متعددة القنوات، حالة الاختبار في لمحة.
سلك الطاقة
وفقا لمعايير السلامة الدولية ، يتم تجهيز الجهاز مع سلك الطاقة 3 النواة التي تلبي المعيار الوطني.
قم بتوصيلها إلى منفذ كهربائي مع حماية الأرض
ضوء مؤشر الطاقة
يضيء مؤشر الطاقة عندما يتم تشغيل الجهاز.
