تفاصيل المنتج:
|
| لون: | أزرق | الخطية （ديسيبل / ديسيبل）: | ± 0.05 |
|---|---|---|---|
| المنطقة الميتة الحدث （م） 3: | ≤0.8 م | المنطقة الميتة ATT （م） 3: | ≤1.2 م |
| حجم الشاشة: | 5.6 بوصة ， 640 * 480 | قرار الخسارة （ديسيبل）: | 0.001 |
| دقة أخذ العينات （م）: | 0.125 إلى 8 | نقطة عينة: | 32 كيلو |
| إبراز: | مقياس انعكاس مجال الوقت البصري OTDR,جهاز اختبار الألياف الضوئية 1550 نانومتر,مقياس انعكاس مجال الوقت البصري 1310 نانومتر |
||

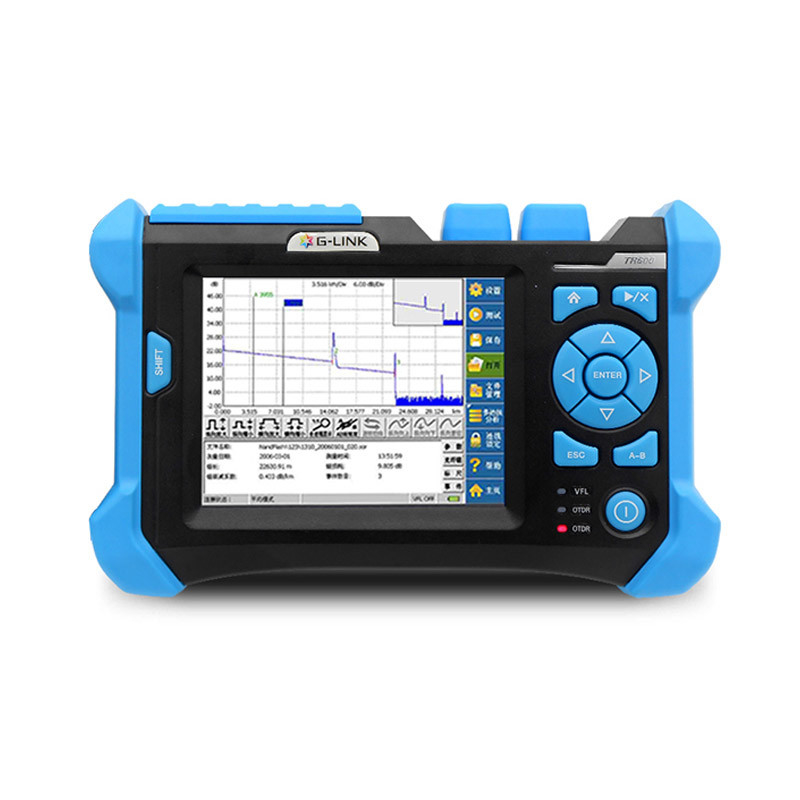

TR600-SV20A مقياس الانعكاس لمجال الوقت البصري جهاز اختبار الألياف الضوئية OTDR
المواصفات الفنية:
| الطول الموجي (نانومتر) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||
| النطاق الديناميكي (ديسيبل)2 | 21/19 | 35/33 | 38/36 | 40/38 | 32/30/30 | 344 | 365 | ||||
| عرض النبضة (ns) | 5،20،40،80،160،320،640،1280 | 5،20،40،80،160،320،640،1280،2560،5120،10240،20480 | |||||||||
| مساحة الأحداث العمياء (م) 3 | 2 م | 2 م | |||||||||
| منطقة التوهين العمياء (م) 3 | 9 م | 9 م | |||||||||
| الخطية (ديسيبل / ديسيبل) | ± 0.05 ديسيبل / ديسيبل | ||||||||||
| عتبة الخسارة (ديسيبل) | 0.05 | ||||||||||
| قرار الخسارة (ديسيبل) | 0.01 | ||||||||||
| دقة أخذ العينات (م) | 0.125 إلى 8 | ||||||||||
| نقطة أخذ العينات | 32 ك | ||||||||||
| مسافة عدم اليقين (م) | ± (1 م + 5 × 10-5 × مسافة + فاصل أخذ العينات) | ||||||||||
| مدى المسافة (كم) | 0.3 إلى 200 | ||||||||||
| المدة (المدد) النموذجية للتحديث في الوقت الفعلي | 0.2 | ||||||||||
| تتبع سعة التخزين | بطاقة SD (2G) ، المادة 1000 | ||||||||||
| قياس الطول | محدد من قبل المستخدم ، 5seconds ، 10seconds ، 15seconds ، 30seconds ، 1 minutes ، 2 minutes ، 3 minutes is Optional | ||||||||||

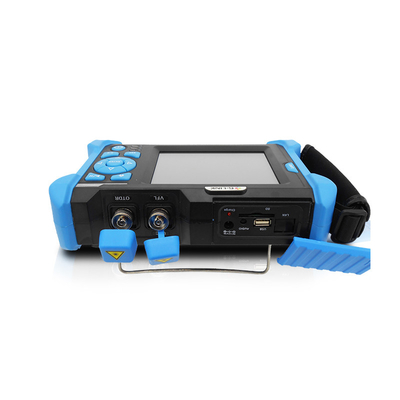

| المواصفات العامة | نوع الواجهة | ||||||||||
| الحجم (H × W × D) | 150 × 235 × 66 | واجهة بصرية | FC / UPC (كمبيوتر شخصي ، APC اختياري) | ||||||||
| وزن | 1.5 كجم | واجهة البيانات | واجهة USB ، واجهة بطاقة SD | ||||||||
| درجة الحرارة | درجة حرارة التشغيل -10 إلى 50 ℃ | ||||||||||
| درجة حرارة التخزين -40 درجة مئوية إلى 70 درجة مئوية | موقع الخطأ البصري VFL | ||||||||||
| الرطوبة النسبية | 0٪ إلى 95٪ (التكثيف) | الطول الموجي | 650 نانومتر | ||||||||
| إمدادات الطاقة | بطاريات الليثيوم؛وقت العمل المستمر ≥8 ساعات | طاقة الخرج (ديسيبل) | ≥-3 | ||||||||
| فترة الضمان | 12 شهر | اختبار المسافة القصوى | 5 كم | ||||||||
|
ملاحظة: 1. تصف المواصفات الفنية الأداء المضمون للجهاز عند القياس باستخدام موصل كمبيوتر نموذجي. ولا يؤخذ في الاعتبار عدم اليقين الناجم عن مؤشر انكسار الألياف. |
|||||||||||

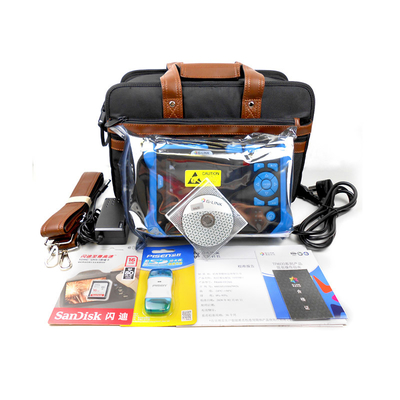

إعدادات:
1. TR600 SV20A مضيف مقياس انعكاس المجال الزمني البصري + محول FC ، SC
2. برنامج تحليل المنحنى + دليل
3. محول الطاقة
4. بطاقة SD + قارئ بطاقة
5. حقيبة حمل
وصف المنتج:
● تطبيقات اختبار الألياف الضوئية الشاملة ، والتي توفر اختيارًا متعدد الأطوال الموجية:
الوضع الفردي: 1310/1490/1550/1625 نانومتر (مع مرشح) ، كحد أقصى.40 ديسيبل
متعدد الأوضاع: 850/1300 نانومتر ، 18/22 ديسيبل
● وضع القياس التلقائي: ما عليك سوى تحديد الطول الموجي المراد قياسه ، وستقوم TR600 بالباقي ، بما في ذلك ضبط ظروف القياس تلقائيًا وإجراء القياسات والبحث عن الأحداث وحفظ البيانات تلقائيًا.
● يمكن تحقيق التسمية التلقائية والتخزين التلقائي لملفات القياس ، مما يبسط إجراءات التشغيل للمشغلين.
● وضع قياس الطول الموجي المتعدد مع التبديل التلقائي لطول الموجة: في إعداد المعلمة ، يمكنك تحديد أطوال موجية متعددة في نفس الوقت والنقر فوق القياس لتنفيذه.في وضع القياس متعدد الطول الموجي ، يمكنك عرض حالة التوهين لنفس الألياف الضوئية بأطوال موجية مختلفة لتحليل الضوء المقاس بشكل أفضل.
● وضع وظيفة تثبيت التتبع للمقارنة مع الشكل الموجي المرجعي: يمكن للمستخدمين استخدام هذه الوظيفة لإصلاح التتبع وعرض تتبع آخر في الوقت الحقيقي أو متوسط تتبع تم قياسه على نفس الشاشة.يعتبر النموذج الناتج مفيدًا في تركيب الألياف متعددة النواة أو لفحص الألياف القديمة في شبكة ألياف مثبتة.
● وضع وظيفة مقارنة التتبع المتعدد "تحليل الطول الموجي المتعدد": في وضع "تحليل الطول الموجي المتعدد" ، يمكن تحقيق أي وظيفة تحليل عرض مقارنة ملف التتبع.
● يمكن استخدام المنطقة العمياء للحدث القصير TR600 لتركيب الكابلات الضوئية في عملية المكتب أو العميل لحدثين متجاورين ليتم قياسهما.يمكن أن تصل منطقة المكفوفين الحدث إلى 1.5 متر.
● أداة المصادقة واستكشاف الأخطاء وإصلاحها المثالية لشبكة LAN / WAN / FTTx التي توفر اختبار FTTx عبر الإنترنت وتحدد المقسمات ونهايات الألياف.
● واجهة فعالة بين الإنسان والآلة ، وتصميم شاشة تعمل باللمس ، وتشغيل بديهي ، وسهل الاستخدام ، وسهل الحمل.
● تصميم مُحسّن لمصدر الطاقة: بطارية ليثيوم مدمجة ذات سعة كبيرة قابلة لإعادة الشحن ، ووقت الاستعداد أكثر من 8 ساعات.
● تنسيق ملف Bellcore (.SOR) ، أكثر من 10000 تتبع تخزين.
● شهادة CE ، FCC ، IS09001.
● الكشف عن ضوء الاتصال: يمكنه حماية أداة الاختبار ومعدات الاتصال بشكل فعال.
● اكتشاف حالة الاتصال: لفهم حالة اتصال رأس التوصيل في الوقت المناسب ، حتى يتمكن المشغل من القياس في أفضل بيئة.
● تبديل وضع القياس المرن: يمكن تبديل وضع القياس في الوقت الحقيقي ووضع القياس المتوسط عن طريق تشغيل مفتاح الاختصار.
برنامج G-link OTDR TracesManager للكمبيوتر الشخصي:
● يمكن تصفح وتحليل ملف تتبع الاختبار.
● عرض تتبع القياس وقائمة الأحداث ومعلمات القياس ونتائج القياس ومعلومات البيانات الأخرى.
● من السهل تحقيق تعديل الدُفعات ، وظيفة طباعة الدُفعات.
● يمكن للبرنامج الذي يعتمد على جهاز كمبيوتر يعمل بنظام Windows تحليل / تحرير تتبع الاختبار على جهاز الكمبيوتر ، وكذلك إنشاء أشكال مختلفة من تقارير الاختبار وفقًا لاحتياجات المستخدم.
● توفير وضع طباعة مرن: وضع طباعة التتبع الفردي للصفحة الواحدة ، ووضع الطباعة بالدُفعات ، ووضع الطباعة متعدد التتبع للصفحة الواحدة ، ووضع طباعة العرض متعدد الأشكال الموجية.يوفر خيارات مخصصة لخيارات الطباعة وإعدادات الصفحة.
● وظيفة مقارنة فرق الشكل الموجي: في نافذة الشكل الموجي ، يمكن فتح أشكال موجة متعددة في نفس النافذة في نفس الوقت ، ويمكن عرض الاختلافات بين أشكال الموجة في نفس النافذة ، بحيث يكون من السهل مقارنة تغييرات المعلمات الناتجة عن أسباب مثل شيخوخة الألياف.
● عرض الواجهة بالكامل بديهي للغاية ، عملية بسيطة ، لا تحتاج إلى استخدام الدليل للبدء.
التعليمات
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون يتمتعون بخبرة 13 عامًا في هذه الصناعة ووفرنا العديد من المنتجات عالية الجودة.
س: أين السوق الرئيسي الخاص بك؟
ج: آسيا وأوروبا وأمريكا والشرق الأوسط وأفريقيا ودول ومناطق أخرى.
س: ما هو الحد الأدنى لكمية الطلب (موك)؟
ج: كسياسة قياسية ، نحن نقبل MOQ من مجموعة واحدة ، والعناصر المختلطة المتاحة ، ولا تزال بحاجة إلى تأكيد مبيعاتنا وفقًا لخطوط الإنتاج المختلفة.
س: هل يمكنني تخصيص حجم ولون العلبة؟
ج: نعم.يمكننا مناقشتها.
س: هل يمكنني شراء بعض العينات أولاً قبل الطلبات الرئيسية؟هل رسوم العينة قابلة للاسترداد؟
ج: نعم ، يجب دفع رسوم العينة ورسوم الشحن مقدمًا.
س: ما هي مدة مهلة الإنتاج؟
ج: 5 أيام لمنتجات الأوراق المالية ، المنتجات المختلفة لها أوقات تسليم مختلفة ، وفقًا للوضع الفعلي.
