تفاصيل المنتج:
|
| الأبعاد (مم): | 200 * 90 * 50 | درجة حرارة التخزين (℃): | -25 + 70 |
|---|---|---|---|
| درجة حرارة التشغيل (℃): | -10 ～ + 60 | وقت تشغيل البطارية (ساعة): | 200 بدون إضاءة خلفية |
| محول الطاقة (V): | 8.4 | بطارية قلوية: | 3 * AA ， 1.5 فولت |
| موصل قياسي: | FC / PC أو FC ، SC قابلة للتبديل | ||
| إبراز: | مقياس طاقة بصري محمول,مقياس طاقة بصري كامل الوظائف |
||

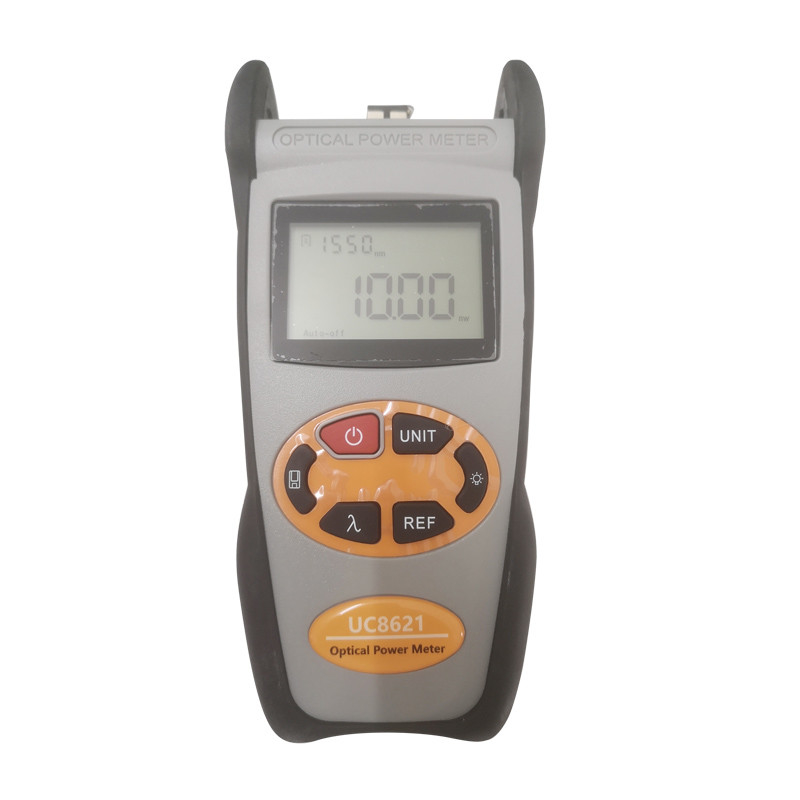

مقياس طاقة بصري محمول كامل الوظائف -50 درجة مئوية + 26 ديسيبل طاقة عالية
تحديد
| الطول الموجي للمعايرة (نانومتر) | 850/1300/1310/1490/1550/1625 | |
| نوع الكاشف | InGaAs | |
| نطاق القياس (ديسيبل) | -70 ～ + 6 | -50 + 26 |
| عدم اليقين (ديسيبل) | ± 0.15 (3.5٪) | |
| دقة العرض (ديسيبل) | 0.01 | |
| معرف التردد (هرتز) | 270،1 ك ، 2 ك | |
| سعة تخزين التاريخ | 1000 | |
| منفذ الاتصالات | USB | |
| موصل قياسي | FC / PC أو FC ، SC قابلة للتبديل | |
| بطارية قلوية | 3 * AA ، 1.5 فولت | |
| محول الطاقة (V) | 8.4 | |
| وقت تشغيل البطارية (ساعة) | 200 بدون إضاءة خلفية | |
| درجة حرارة التشغيل (℃) | -10 + 60 | |
| درجة حرارة التخزين (℃) | -25 + 70 | |
| الأبعاد (مم) | 200 * 90 * 50 | |
| الوزن (جرام) | 285 | |
ملاحظة: يعتمد وقت تشغيل البطارية على حالة انقطاع التيار الكهربائي عن الإضاءة الخلفية.في حالة تشغيل الإضاءة الخلفية بشكل مستمر ،
سيكون وقت العملية أقصر.
دليل الوظيفة
(1) شاشة
عرض البيانات وطريقة عمل الصك.
(2) مفتاح التشغيل
ON / OFF الجهاز
(3) مفتاح تبديل الوحدة
اضغط على هذا المفتاح للتبديل بين القياس المطلق (ديسيبل) والقياس النسبي (ديسيبل) و xW للطاقة الضوئية.
ميغاواط ، تحويل ديسيبل: 10 سجل (ميغاواط) = (ديسيبل)
(4) إعداد REF:
لتخزين قيمة الطاقة الحالية كقيمة مرجعية سيتم عرضها في أعلى يمين شاشة LCD ، في نفس الوقت ، يتم عرض "المرجع" أيضًا في الجزء العلوي الأيمن.سيقارن الطاقة الحالية بالقدرة المرجعية ويظهر قيمة القدرة النسبية بالديسيبل.
(5)
مفتاح حفظ / عرض البيانات.
توفير البيانات ، يمكن لـ OPM حفظ ما لا يقل عن 1000 بيانات.يضعط، ستعرض الشاشة حفظ البيانات لا ، نصيحة لحفظ البيانات ، اضغط مرتين علىتأكيد الحفظ.
(6) التحكم في الإضاءة الخلفية: فتح أو إيقاف تشغيل الإضاءة الخلفية.
(7) تحديد الطول الموجي / تحديد الطول الموجي
اضغط قصيرًا على هذا المفتاح لتبديل الطول الموجي وعرضه في أعلى يسار ملف
شاشة LCD ، 1310 نانومتر هي الطول الموجي الافتراضي
5．تعليمات العملية
5.1 تشغيل / إيقاف
بادئ ذي بدء ، أدخل البطارية أو PSU ، ولا يوجد أي ليزر في الداخل ، اضغط لفتح جهاز الاختبار.
عندما يكون جهاز الاختبار في وضع الاستعداد ، يمكن للضغط على المفتاح إلغاء أو اختيار وظيفة الإيقاف التلقائي. إذا تم اختيار fucniton الإيقاف التلقائي ، فسيتم عرض "Auto-off" في الجزء السفلي الأيسر من الشاشة.في حالة "الإيقاف التلقائي" ، سيتم إيقاف تشغيل OPM لمدة 10 دقائق تلقائيًا.
إذا كنت ترغب في إيقاف تشغيل OPM ، فاضغط لمدة ثانيتين تقريبًا.
5.2قياس انتاج الطاقة
5.2.1 خلع غطاء الغبار ، قم بتوصيله بسلك التصحيح.يرجى التأكد من تنظيف الموصل والطوق الخاص بأسلاك التصحيح.
5.2.2 قم بتشغيل OPM.
5.2.3 حدد الطول الموجي. اضغط لفترة قصيرة ، وحدد الطول الموجي المعاير ، ولاحظ أن الطول الموجي المحدد يجب أن يكون هو نفسه مع الطول الموجي لمصدر الليزر.
5.2.3 مفتاح الوحدة: اضغط للتبديل بين القياس المطلق (ديسيبل) والقياس النسبي (ديسيبل) و xW للطاقة الضوئية.
5.2.4 قياس القيمة النسبية: يمكن لكل طول موجي ضبط قيمة المرجع ، اضغط على القيمة الحالية كقيمة المرجع ، وحساب القيمة النسبية تلقائيًا.
5.3 معالجة البيانات.هذا النوع OPM يحتوي على 1000 ذاكرة حفظ بيانات.عند الحاجة للحفظ ، اضغط علىالزر الموجود في الجزء العلوي الأيمن من الشاشة سيعرض رقم حفظ البيانات.ثم قمعزر ، تأكيد الحفظ ، سيختفي رقم الحفظ في الجزء العلوي الأيمن من الشاشة.كيفية نقل البيانات إلى جهاز الكمبيوتر وعرض البيانات أو حذفها ، يرجى الرجوع إلى القرص المضغوط.
5.4 تحديد الطول الموجي التلقائي اضغط على زر OPM حتى يظهر "--- AU" في الجزء العلوي الأيمن من الشاشة ؛ اضغط علىزر OLS ، ومن ثم يمكن إعفاء هذه الوظيفة.
5.5 كشف التردد.يمكن لـ OPM اختبار وتيرة OLS.إذا كانت ترددات خرج OLS تبلغ 270 هرتز ، 1 كيلو هرتز ، 2 كيلو هرتز وفقًا لذلك ، فإن OPM سوف تكتشف التردد وتعرضه في الجزء العلوي الأيمن من شاشة LCD تلقائيًا.
5.6 المعايرة الذاتية للمستخدم.
يرجى الرجوع إلى القرص المضغوط.
6.1 احتفظ دائمًا بمنافذ الموصل الخاصة بمقياس الطاقة نظيفة.
6.2 لا تستخدم موصلات / مهايئات الألياف الضوئية ذات الجودة الرديئة ، وإلا فإنها ستضر بواجهة الكاشف مما سيؤثر بشكل كبير على أداء الوحدة.
6.3 حاول استخدام المحول المرفق فقط.
6.4 بمجرد عدم الاستخدام ، تأكد من وضع الغطاء المضاد للغبار بشكل صحيح فوق المنافذ الضوئية.
6.5 قم بتوصيل / إخراج موصلات / محولات الألياف بعناية لتجنب الخدوش على منفذ عداد الطاقة.
6.6 حافظ على عمليات التنظيف المنتظمة للمنفذ البصري لمقياس الطاقة ، يرجى التنظيف باستخدام قطعة قطن مزودة باستخدام الكحول بشكل صحيح.
| مشاكل | سبب محتمل | المحلول |
| عرض خافت على شاشة LCD |
1. الطاقة متوقفة 2. طاقة البطارية منخفضة للغاية |
1. اضغط على مفتاح. 2. تغيير البطاريات |
| قياسات غير دقيقة |
1. الموصل البصري غير نظيف. 2. اتصال الألياف غير صحيح |
1. تنظيف الموصلات الضوئية 2. إعادة توصيل الألياف |
8.تغيير البطارية
إذا وجدت أن البطارية ضعيفة أثناء تشغيلها ، فيرجى إيقاف تشغيل الوحدة على الفور وتغيير بطارية جديدة.
