1x4 سطح المكتب البصري التبديل الطول الموجي 1260 1650nm

1x4 سطح المكتب البصري التبديل الطول الموجي 1260 1650nm

1x4 مفتاح ضوئي لسطح المكتب

تعليمات الإستخدام

1. وصف الهيكل

1.1 وصف اللوحة الأمامية

اللوحة الامامية

(1) شاشة LCD: تعرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.
(2) ، ▲ - حتى مفتاح ؛▼ - مفتاح لأسفل ؛أدخل - مفتاح التأكيد ؛Esc - إلغاء مفتاح.
(3) مؤشر الطاقة Power1 ، Power2: يشير إلى مصدر طاقة العمل.

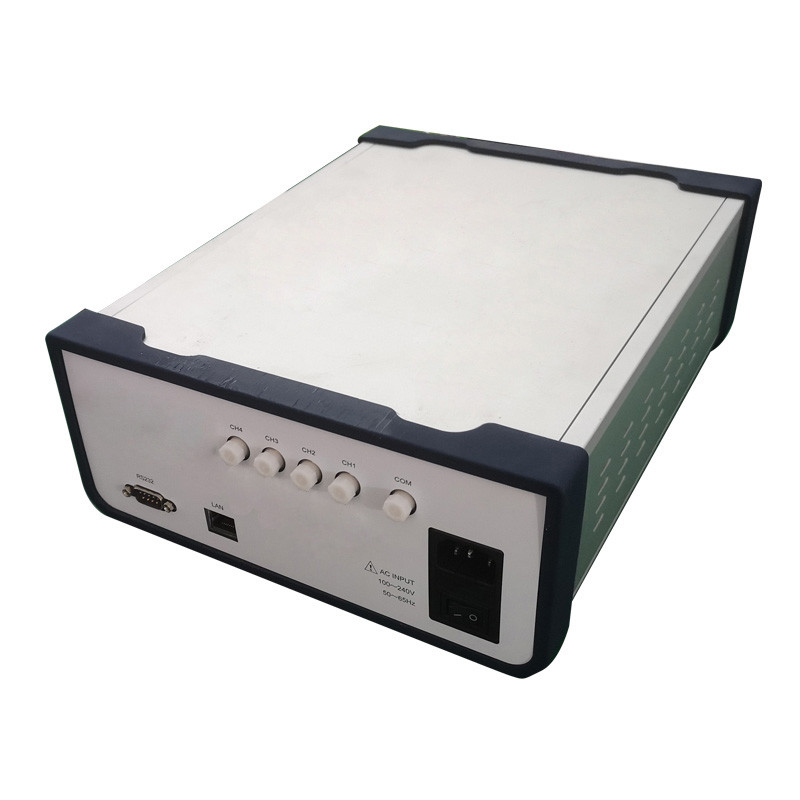

1.2 وصف اللوحة الخلفية

اللوحة الخلفية

(1) واجهة إيثرنت RJ45 ، المنفذ التسلسلي RS-232: واجهة اتصال لبيانات مراقبة الجهاز.
(2) واجهة طاقة التيار المتردد: واجهة الإدخال لمصدر طاقة التيار المتردد للجهاز.
وصف المنافذ الضوئية: منافذ الإدخال / الإخراج الموجودة على لوحة الجهاز هي منافذ عامة.أرقام القنوات 1 و 2 و 3 و 4 على التوالي.

2. وصف اتصال الجهاز

2.1 وصف المسار البصري الداخلي

رسم تخطيطي للمسار البصري الداخلي للمفتاح البصري 1 × 4

2.2 وصف اتصال واجهة الاتصال

(1) واجهة RS-232
عند توصيل جهاز بجهاز كمبيوتر ، استخدم كبل توصيل منفذ تسلسلي DB9 به فتحات في كلا الطرفين.أي أن الدبوس رقم 2 والدبوس رقم 3 في كلا الطرفين متقاطعين ، والدبوس رقم 5 في كلا الطرفين متصل ، وبقية المسامير غير متصلة.
(2) واجهة إيثرنت RJ45
عند توصيل جهاز بجهاز كمبيوتر من خلال مفتاح ، استخدم كبلًا مباشرًا (تسلسل الأسلاك في كلا الطرفين هو 1-برتقالي وأبيض ، 2-برتقالي ، 3-أخضر وأبيض ، 4-أزرق ، 5-أزرق وأبيض ، 6-أخضر ، 7-بني وأبيض ، 8-بني).عند توصيل الجهاز مباشرة بالكمبيوتر ، يجب استخدام أسلاك متقاطعة (أحد الطرفين هو: 1-برتقالي-أبيض ، 2-برتقالي ، 3-أخضر-أبيض ، 4-أزرق ، 5-أزرق-أبيض ، 6-أخضر ، 7-بني-أبيض ، 8-بني ؛ الطرف الآخر: 1- أبيض أخضر ، 2- أخضر ، 3- برتقالي أبيض ، 4- أزرق ، 5- أزرق أبيض ، 6- برتقالي ، 7- بني أبيض ، 8- بني. ).

3. تعليمات تشغيل اللوحة

(1) قفل لوحة المفاتيح: ترسل واجهة الاتصال لجهاز القناة الأوامر المقابلة لتعيين ما إذا كان يُسمح باستخدام المفاتيح الموجودة على اللوحة.راجع "وصف بروتوكول الاتصال" للحصول على التفاصيل.عندما يتم قفل مفتاح اللوحة ، لا يمكن تعيين المعلمات المقابلة من خلال اللوحة.
(2) تحديد ما إذا كانت الواجهة الأولية تسمح بتبديل القنوات.

■الإجراء الخاص بالسماح بتبديل القناة على الواجهة الأولية:①اضغط على Enter للدخول إلى القائمة عند الضغط على الزر للسماح باستخدامه.② اضغط على مفتاح "▲" أو "▼" لتحديد "1. إعداد قفل القناة" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "▲" أو "▼" لتحديد "السماح بالتبديل" ؛⑤ اضغط على "دخول" لتأكيد الإكمال.⑥ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

   ■إجراء قفل مفتاح قناة على واجهة أولية: (1) اضغط على Enter للدخول إلى القائمة عندما تسمح باستخدامها.② اضغط على مفتاح "▲" أو "▼" لتحديد "1. إعداد قفل القناة" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "▲" أو "▼" لتحديد "مفتاح القفل" ؛⑤ اضغط على "دخول" لتأكيد الإكمال.⑥ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

(3) تبديل القناة

(5) اضبط وقت المسح التلقائي وابدأ المسح التلقائي

■اضغط على①مفتاح للدخول إلى القائمة.② اضغط على مفتاح "▲" أو "▼" لتحديد "4. إعدادات الفحص التلقائي" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "" أو "" لتحديد "ساعة" الفاصل الزمني للمسح ؛⑤ اضغط على مفتاح "أدخل" للتأكيد ؛⑥ اضغط على مفتاح "▲" أو "▼" لتحديد "دقائق" ؛⑦ اضغط على مفتاح "Enter" لتحديد ؛⑧ اضغط على مفتاح "▲" أو "▼" لتحديد "الثاني" ؛⑨ اضغط على Enter.إذا لم يكن الوقت صفراً ، فسيتم بدء المسح التلقائي.⑩ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

■أثناء المسح التلقائي ، توجد ثلاث طرق لإيقاف المسح على اللوحة: (1) عندما تسمح الواجهة الأولية بتبديل القنوات ، اضغط على "▲" أو "▼" لتبديل القنوات لإيقاف المسح ؛② تبديل القنوات ضمن "2. التحديد الإلزامي للقناة" لإيقاف المسح.③ في القائمة "4. إعدادات المسح التلقائي" اضبط الفاصل الزمني للمسح على "00 ساعة ، 00 دقيقة ، 00 ثانية" لإيقاف المسح.

(6) إعداد عنوان الجهاز ، والذي يمكن استخدامه للتحكم في أجهزة متعددة بعناوين مختلفة في حالة موارد المنفذ التسلسلي الضيقة.

■اضغط على①مفتاح للدخول إلى القائمة.② اضغط على مفتاح "▲" أو "▼" لتحديد "5. إعداد العنوان" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "▲" أو "▼" لتحديد "عنوان جديد" ؛⑤ اضغط على "دخول" لتأكيد الإكمال.⑥ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

(7) يمكن أن يفي إعداد معدل البث بالباود للمنفذ التسلسلي بإعدادات معدلات البث بالباود المختلفة.يمكن ضبط معدل البث بالباود على النحو التالي: 1200 ، 2400 ، 4800 ، 9600 ، 19200 ، 57600 ، 115200 ، عادةً ما يتم تعيينها على 19200. (ملاحظة: لا تسري إعدادات معدل البث بالباود إلا بعد إعادة التشغيل.)

■اضغط على①مفتاح للدخول إلى القائمة.② اضغط على مفتاح "" أو "▼" لتحديد "6. إعداد معدل الباود" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "▲" أو "▼" لتحديد "معدل البث بالباود" ؛⑤ اضغط على "دخول" لتأكيد الإكمال.⑥ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

(8) إعداد تأخير الإضاءة الخلفية LCD

■اضغط على①مفتاح للدخول إلى القائمة.② اضغط على "▲" أو "" لتحديد "7. الإضاءة الخلفية لشاشات الكريستال السائل" ؛③ اضغط على "أدخل" للدخول.④ اضغط على مفتاح "" أو "" لتحديد وقت التأخير ؛⑤ اضغط على مفتاح "أدخل" للتأكيد ؛⑥ أثناء العملية بأكملها ، اضغط على Esc للعودة إلى الخطوة السابقة.

(9) موجه رسالة الخطأ

■الخطأ 1 - يشير إلى تجاوز البيانات.
■الخطأ 2 - يشير إلى أن وحدة التبديل الضوئية لا تعمل بشكل صحيح.

.4.وصف مراقبة الكمبيوتر العلوي

يمكن للجهاز استقبال إشارات التحكم من الكمبيوتر من خلال واجهة RS-232 (أو RS-485) على اللوحة الأمامية لتحقيق القياس التلقائي أو المراقبة في الوقت الحقيقي (باستخدام نظام مراقبة المنفذ التسلسلي أو برنامج المنفذ التسلسلي) ، أو المراقبة عن بعد عبر منفذ إيثرنت.

4.1تعليمات التحكم في البرنامج
(1) يمكن لهذه الأداة تنفيذ تعليمات واحدة فقط في كل مرة.عادة انتظر حتى يقوم البرنامج بإرجاع القيمة المقابلة قبل إدخال التعليمات التالية.
(2) الرجاء استخدام الأحرف الكبيرة.
(3) أدخل القوس الحاد "& LT ؛"في العملية الفعلية.كحرف افتتاح ، أقواس "& GT؛"كمنهي.
